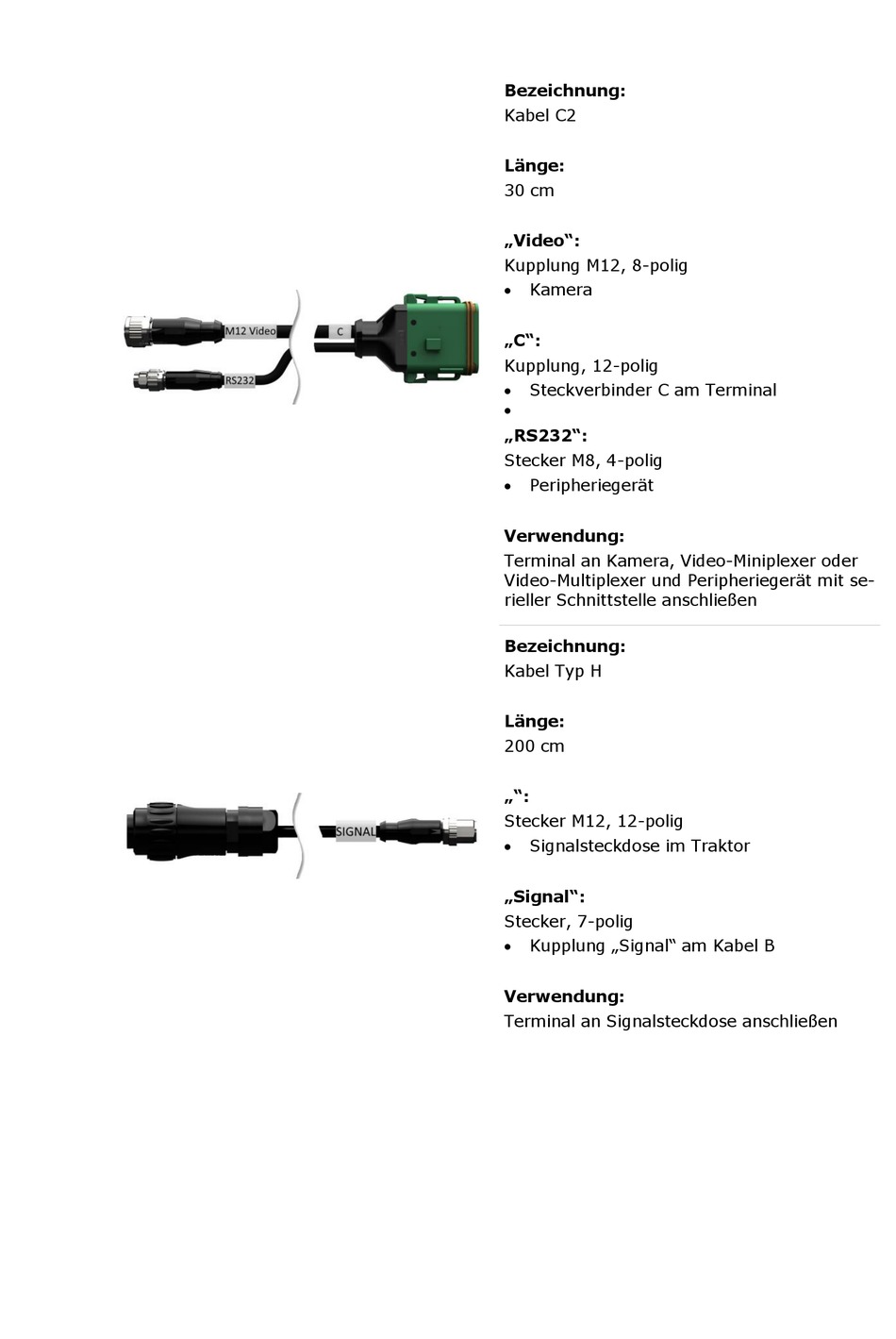

isobus CCI 1200 Betriebsanleitung Seite 164

Bezeichnung:
Kabel C2
Länge:
30 cm
„Video":
Kupplung M12, 8-polig
 Kamera
„C":
Kupplung, 12-polig
 Steckverbinder C am Terminal

„RS232":
Stecker M8, 4-polig
 Peripheriegerät
Verwendung:
Terminal an Kamera, Video-Miniplexer oder
Video-Multiplexer und Peripheriegerät mit se-
rieller Schnittstelle anschließen
Bezeichnung:
Kabel Typ H
Länge:
200 cm
„":
Stecker M12, 12-polig
 Signalsteckdose im Traktor
„Signal":
Stecker, 7-polig
 Kupplung „Signal" am Kabel B
Verwendung:
Terminal an Signalsteckdose anschließen
