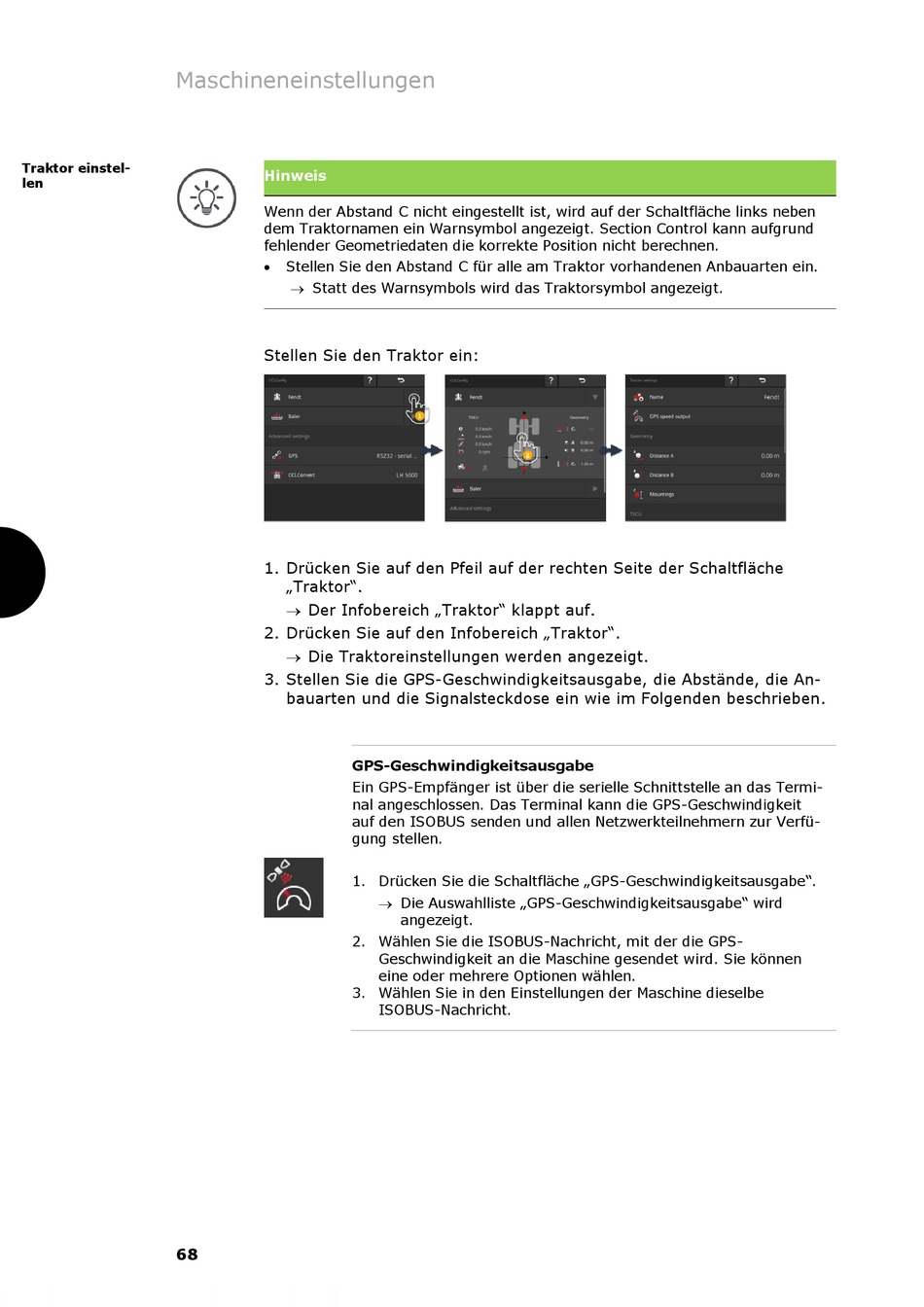

isobus CCI 1200 Betriebsanleitung Seite 80

Maschineneinstellungen
Traktor einstel-
len
68
Hinweis
Wenn der Abstand C nicht eingestellt ist, wird auf der Schaltfläche links neben
dem Traktornamen ein Warnsymbol angezeigt. Section Control kann aufgrund
fehlender Geometriedaten die korrekte Position nicht berechnen.
 Stellen Sie den Abstand C für alle am Traktor vorhandenen Anbauarten ein.
 Statt des Warnsymbols wird das Traktorsymbol angezeigt.
Stellen Sie den Traktor ein:
1. Drücken Sie auf den Pfeil auf der rechten Seite der Schaltfläche
„Traktor".
 Der Infobereich „Traktor" klappt auf.
2. Drücken Sie auf den Infobereich „Traktor".
 Die Traktoreinstellungen werden angezeigt.
3. Stellen Sie die GPS-Geschwindigkeitsausgabe, die Abstände, die An-
bauarten und die Signalsteckdose ein wie im Folgenden beschrieben.
GPS-Geschwindigkeitsausgabe
Ein GPS-Empfänger ist über die serielle Schnittstelle an das Termi-
nal angeschlossen. Das Terminal kann die GPS-Geschwindigkeit
auf den ISOBUS senden und allen Netzwerkteilnehmern zur Verfü-
gung stellen.
1. Drücken Sie die Schaltfläche „GPS-Geschwindigkeitsausgabe".
 Die Auswahlliste „GPS-Geschwindigkeitsausgabe" wird
angezeigt.
2. Wählen Sie die ISOBUS-Nachricht, mit der die GPS-
Geschwindigkeit an die Maschine gesendet wird. Sie können
eine oder mehrere Optionen wählen.
3. Wählen Sie in den Einstellungen der Maschine dieselbe
ISOBUS-Nachricht.
