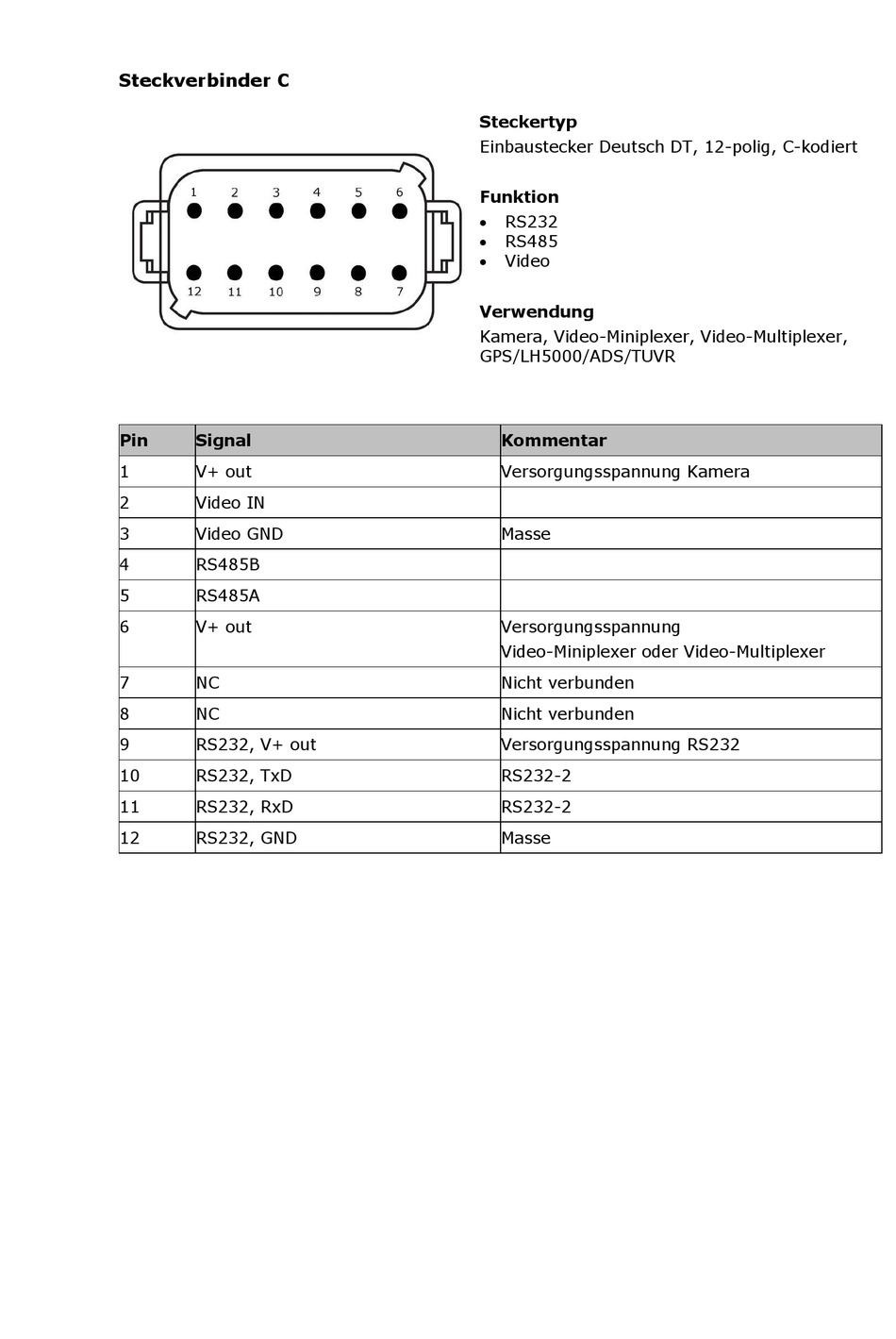

Steckverbinder C
Pin Signal
1 V+ out
2 Video IN
3 Video GND
4 RS485B
5 RS485A
6 V+ out
7 NC
8 NC
9 RS232, V+ out
10 RS232, TxD
11 RS232, RxD
12 RS232, GND
Steckertyp
Einbaustecker Deutsch DT, 12-polig, C-kodiert
Funktion
 RS232
 RS485
 Video
Verwendung
Kamera, Video-Miniplexer, Video-Multiplexer,
GPS/LH5000/ADS/TUVR
Kommentar
Versorgungsspannung Kamera
Masse
Versorgungsspannung
Video-Miniplexer oder Video-Multiplexer
Nicht verbunden
Nicht verbunden
Versorgungsspannung RS232
RS232-2
RS232-2
Masse
