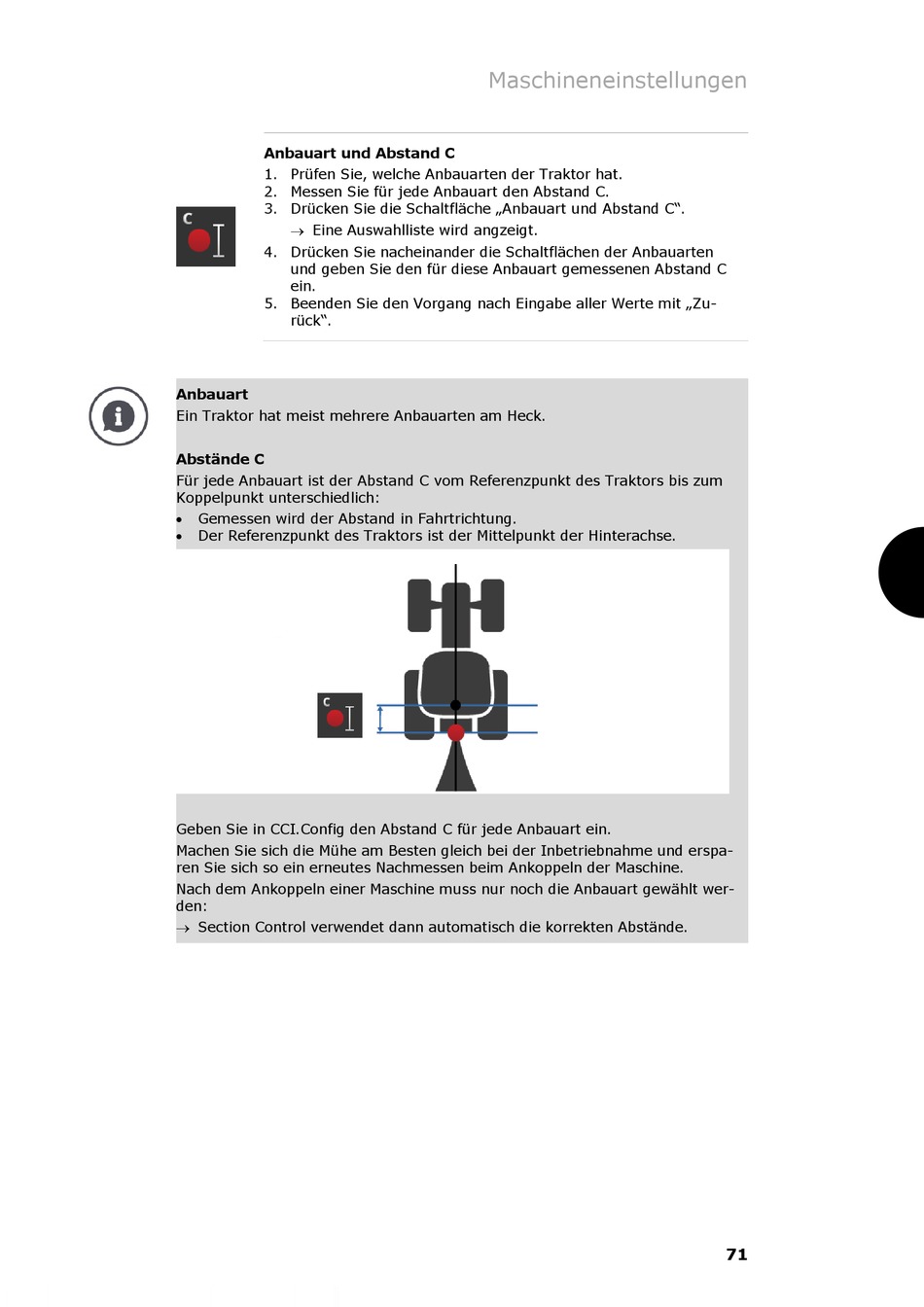

isobus CCI 1200 Betriebsanleitung Seite 83

Anbauart und Abstand C
1. Prüfen Sie, welche Anbauarten der Traktor hat.
2. Messen Sie für jede Anbauart den Abstand C.
3. Drücken Sie die Schaltfläche „Anbauart und Abstand C".
 Eine Auswahlliste wird angzeigt.
4. Drücken Sie nacheinander die Schaltflächen der Anbauarten
und geben Sie den für diese Anbauart gemessenen Abstand C
ein.
5. Beenden Sie den Vorgang nach Eingabe aller Werte mit „Zu-
rück".
Anbauart
Ein Traktor hat meist mehrere Anbauarten am Heck.
Abstände C
Für jede Anbauart ist der Abstand C vom Referenzpunkt des Traktors bis zum
Koppelpunkt unterschiedlich:
 Gemessen wird der Abstand in Fahrtrichtung.
 Der Referenzpunkt des Traktors ist der Mittelpunkt der Hinterachse.
Geben Sie in CCI.Config den Abstand C für jede Anbauart ein.
Machen Sie sich die Mühe am Besten gleich bei der Inbetriebnahme und erspa-
ren Sie sich so ein erneutes Nachmessen beim Ankoppeln der Maschine.
Nach dem Ankoppeln einer Maschine muss nur noch die Anbauart gewählt wer-
den:
 Section Control verwendet dann automatisch die korrekten Abstände.
