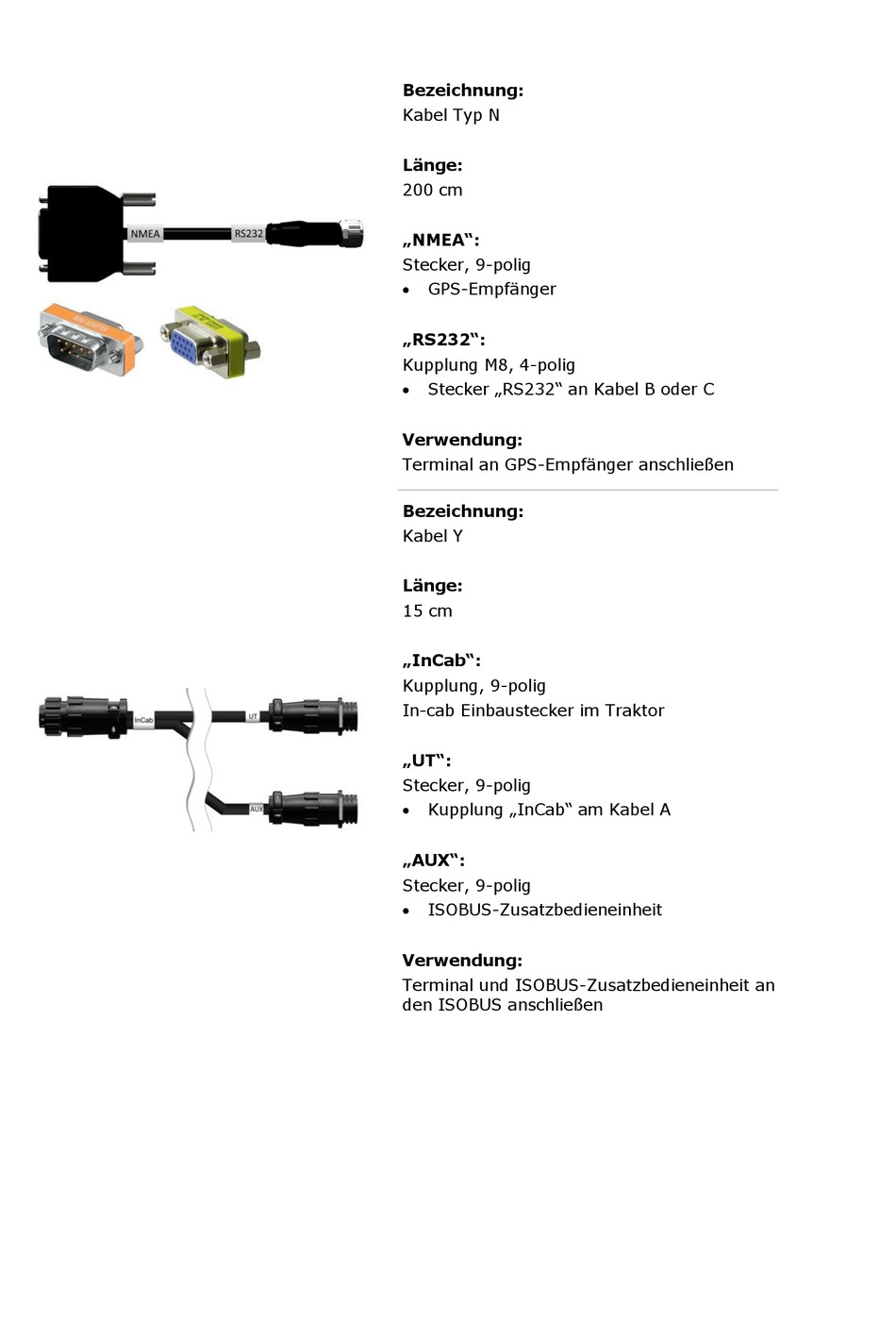

Bezeichnung:
Kabel Typ N
Länge:
200 cm
„NMEA":
Stecker, 9-polig
 GPS-Empfänger
„RS232":
Kupplung M8, 4-polig
 Stecker „RS232" an Kabel B oder C
Verwendung:
Terminal an GPS-Empfänger anschließen
Bezeichnung:
Kabel Y
Länge:
15 cm
„InCab":
Kupplung, 9-polig
In-cab Einbaustecker im Traktor
„UT":
Stecker, 9-polig
 Kupplung „InCab" am Kabel A
„AUX":
Stecker, 9-polig
 ISOBUS-Zusatzbedieneinheit
Verwendung:
Terminal und ISOBUS-Zusatzbedieneinheit an
den ISOBUS anschließen
