Inbetriebnahme
2.2

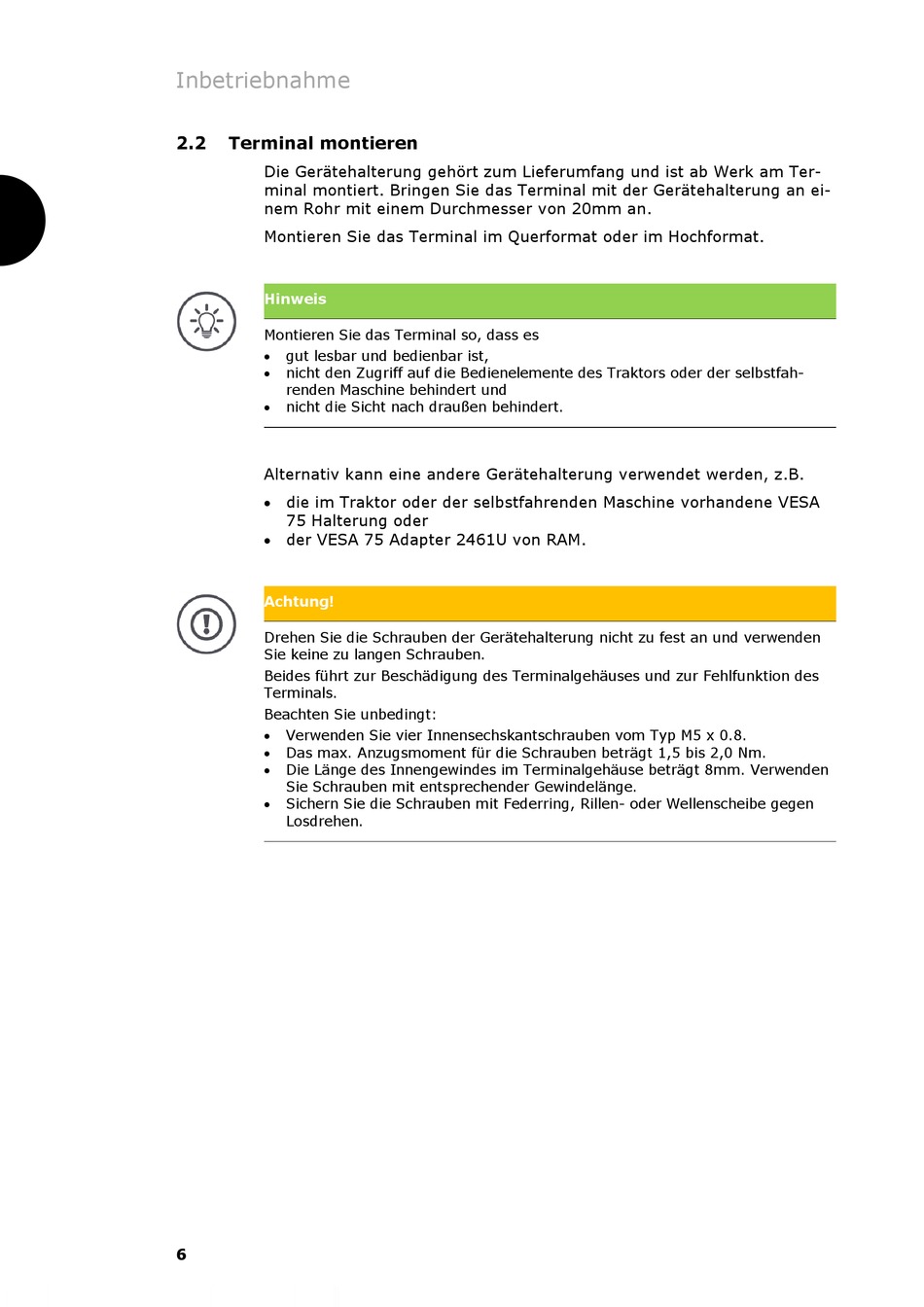

Terminal montieren

Die Gerätehalterung gehört zum Lieferumfang und ist ab Werk am Ter-
minal montiert. Bringen Sie das Terminal mit der Gerätehalterung an ei-
nem Rohr mit einem Durchmesser von 20mm an.
Montieren Sie das Terminal im Querformat oder im Hochformat.
Hinweis
Montieren Sie das Terminal so, dass es
 gut lesbar und bedienbar ist,
 nicht den Zugriff auf die Bedienelemente des Traktors oder der selbstfah-
renden Maschine behindert und
 nicht die Sicht nach draußen behindert.
Alternativ kann eine andere Gerätehalterung verwendet werden, z.B.
 die im Traktor oder der selbstfahrenden Maschine vorhandene VESA
75 Halterung oder
 der VESA 75 Adapter 2461U von RAM.
Achtung!
Drehen Sie die Schrauben der Gerätehalterung nicht zu fest an und verwenden
Sie keine zu langen Schrauben.
Beides führt zur Beschädigung des Terminalgehäuses und zur Fehlfunktion des
Terminals.
Beachten Sie unbedingt:
 Verwenden Sie vier Innensechskantschrauben vom Typ M5 x 0.8.
 Das max. Anzugsmoment für die Schrauben beträgt 1,5 bis 2,0 Nm.
 Die Länge des Innengewindes im Terminalgehäuse beträgt 8mm. Verwenden
Sie Schrauben mit entsprechender Gewindelänge.
 Sichern Sie die Schrauben mit Federring, Rillen- oder Wellenscheibe gegen
Losdrehen.
6
