isobus CCI 1200 Betriebsanleitung Seite 159

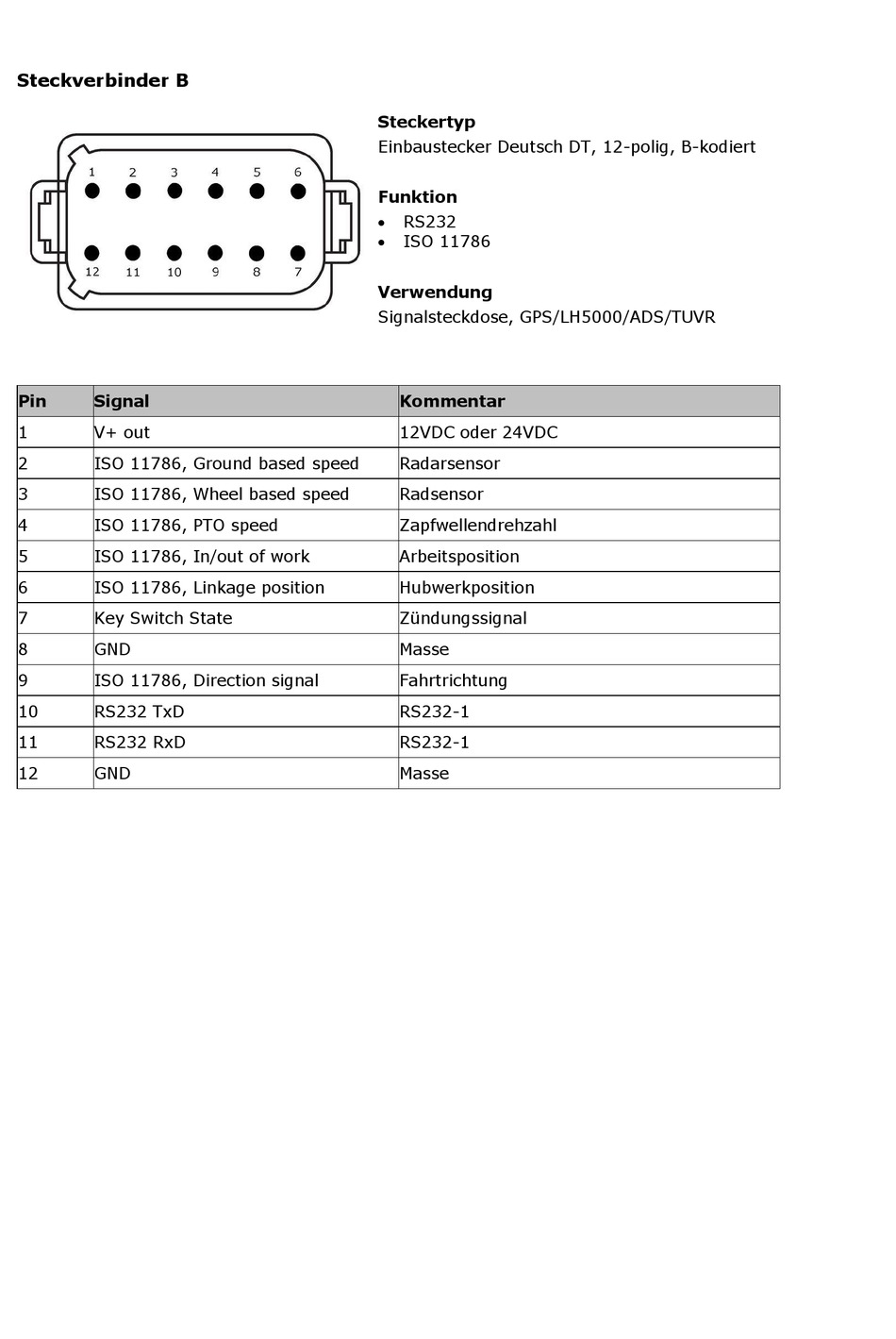

Steckverbinder B
Pin Signal
1 V+ out
2 ISO 11786, Ground based speed
3 ISO 11786, Wheel based speed
4 ISO 11786, PTO speed
5 ISO 11786, In/out of work
6 ISO 11786, Linkage position
7 Key Switch State
8 GND
9 ISO 11786, Direction signal
10 RS232 TxD
11 RS232 RxD
12 GND
Steckertyp
Einbaustecker Deutsch DT, 12-polig, B-kodiert
Funktion
 RS232
 ISO 11786
Verwendung
Signalsteckdose, GPS/LH5000/ADS/TUVR
Kommentar
12VDC oder 24VDC
Radarsensor
Radsensor
Zapfwellendrehzahl
Arbeitsposition
Hubwerkposition
Zündungssignal
Masse
Fahrtrichtung
RS232-1
RS232-1
Masse
