Maschineneinstellungen

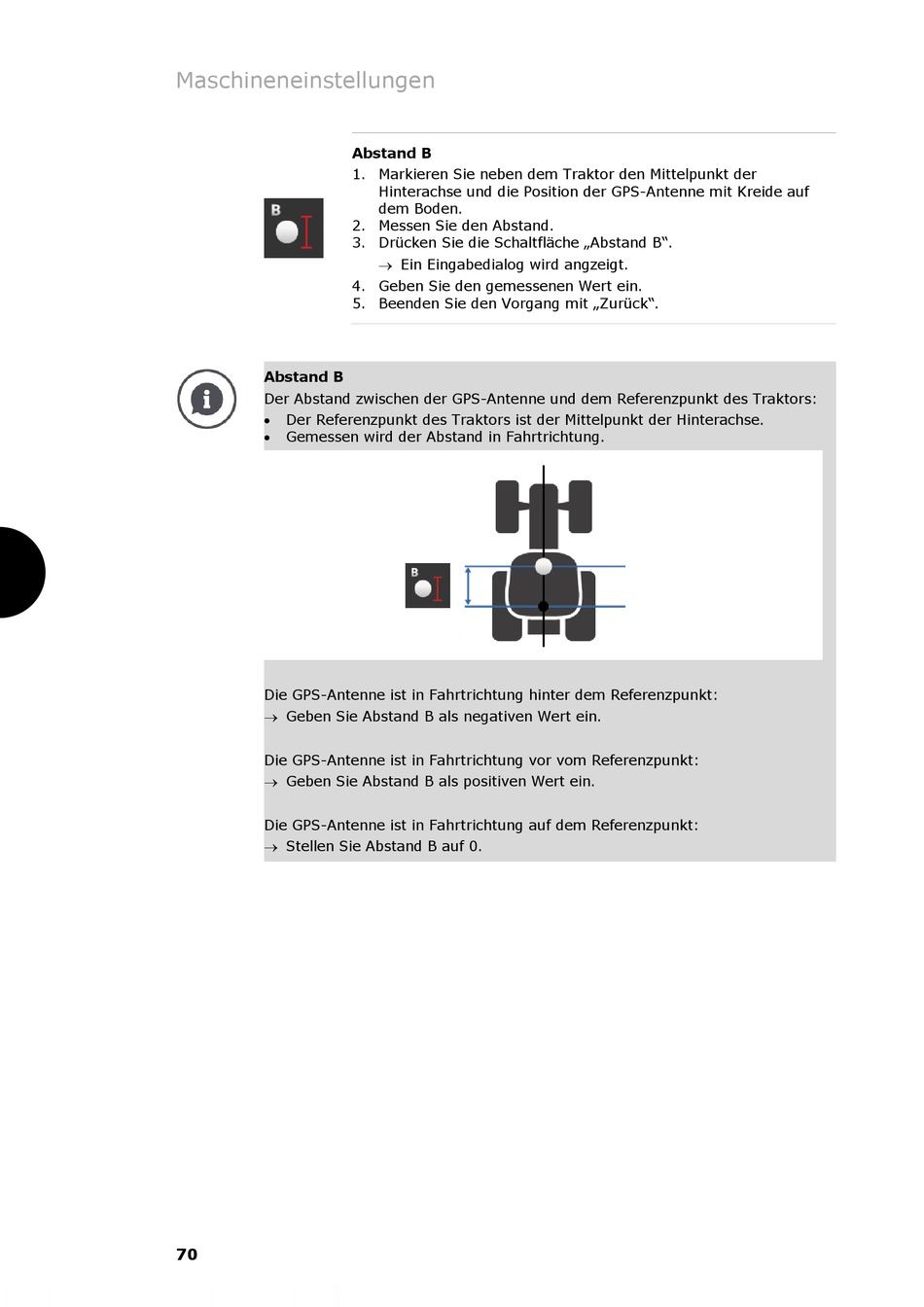

Abstand B
Der Abstand zwischen der GPS-Antenne und dem Referenzpunkt des Traktors:
Der Referenzpunkt des Traktors ist der Mittelpunkt der Hinterachse.
Gemessen wird der Abstand in Fahrtrichtung.
Die GPS-Antenne ist in Fahrtrichtung hinter dem Referenzpunkt:
 Geben Sie Abstand B als negativen Wert ein.
Die GPS-Antenne ist in Fahrtrichtung vor vom Referenzpunkt:
 Geben Sie Abstand B als positiven Wert ein.
Die GPS-Antenne ist in Fahrtrichtung auf dem Referenzpunkt:
 Stellen Sie Abstand B auf 0.
70
Abstand B
1. Markieren Sie neben dem Traktor den Mittelpunkt der
Hinterachse und die Position der GPS-Antenne mit Kreide auf
dem Boden.
2. Messen Sie den Abstand.
3. Drücken Sie die Schaltfläche „Abstand B".
 Ein Eingabedialog wird angzeigt.
4. Geben Sie den gemessenen Wert ein.
5. Beenden Sie den Vorgang mit „Zurück".
