Maschineneinstellungen

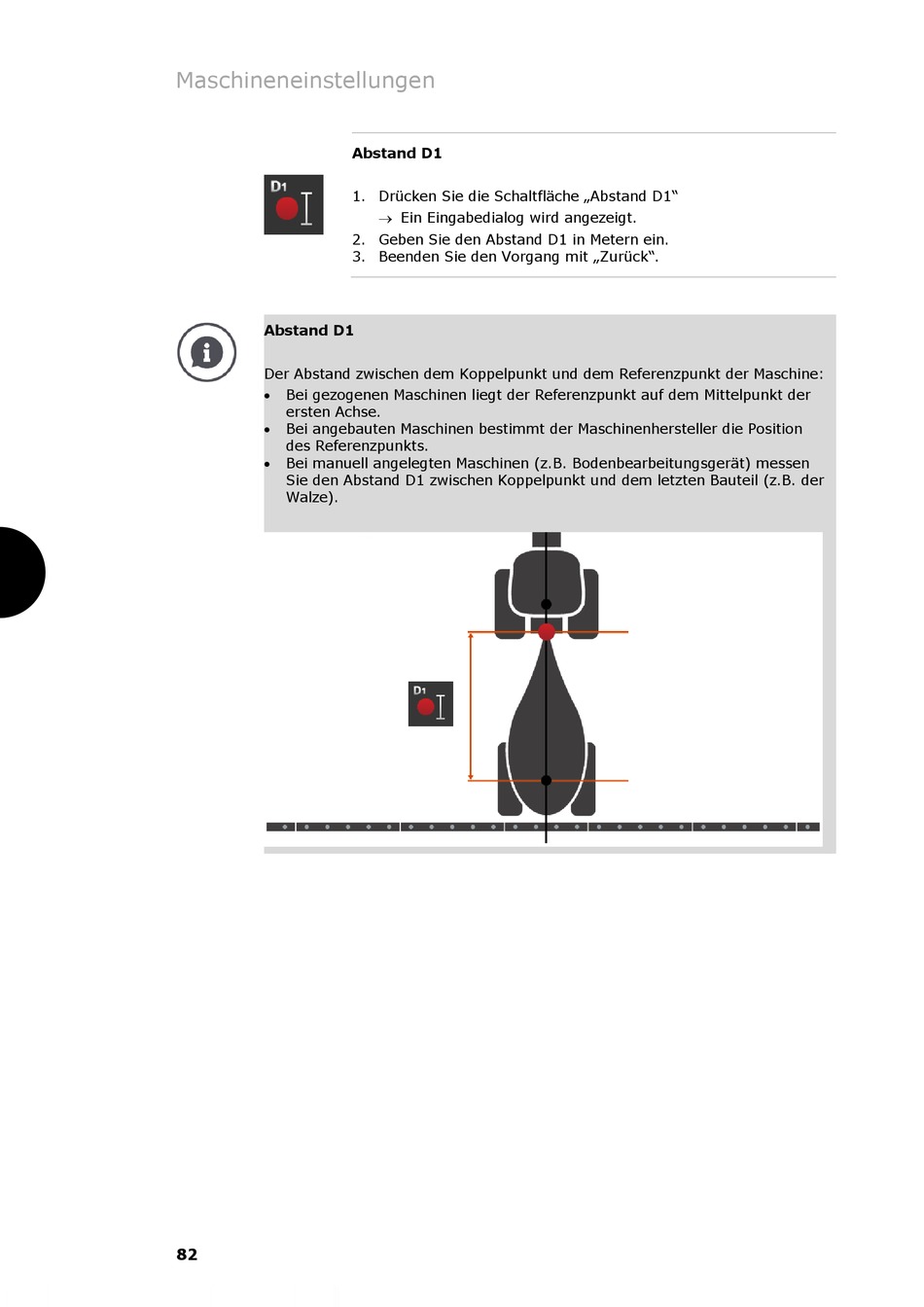

Abstand D1
Der Abstand zwischen dem Koppelpunkt und dem Referenzpunkt der Maschine:
 Bei gezogenen Maschinen liegt der Referenzpunkt auf dem Mittelpunkt der
ersten Achse.
 Bei angebauten Maschinen bestimmt der Maschinenhersteller die Position
des Referenzpunkts.
 Bei manuell angelegten Maschinen (z.B. Bodenbearbeitungsgerät) messen
Sie den Abstand D1 zwischen Koppelpunkt und dem letzten Bauteil (z.B. der
Walze).
82
Abstand D1
1. Drücken Sie die Schaltfläche „Abstand D1"
 Ein Eingabedialog wird angezeigt.
2. Geben Sie den Abstand D1 in Metern ein.
3. Beenden Sie den Vorgang mit „Zurück".
