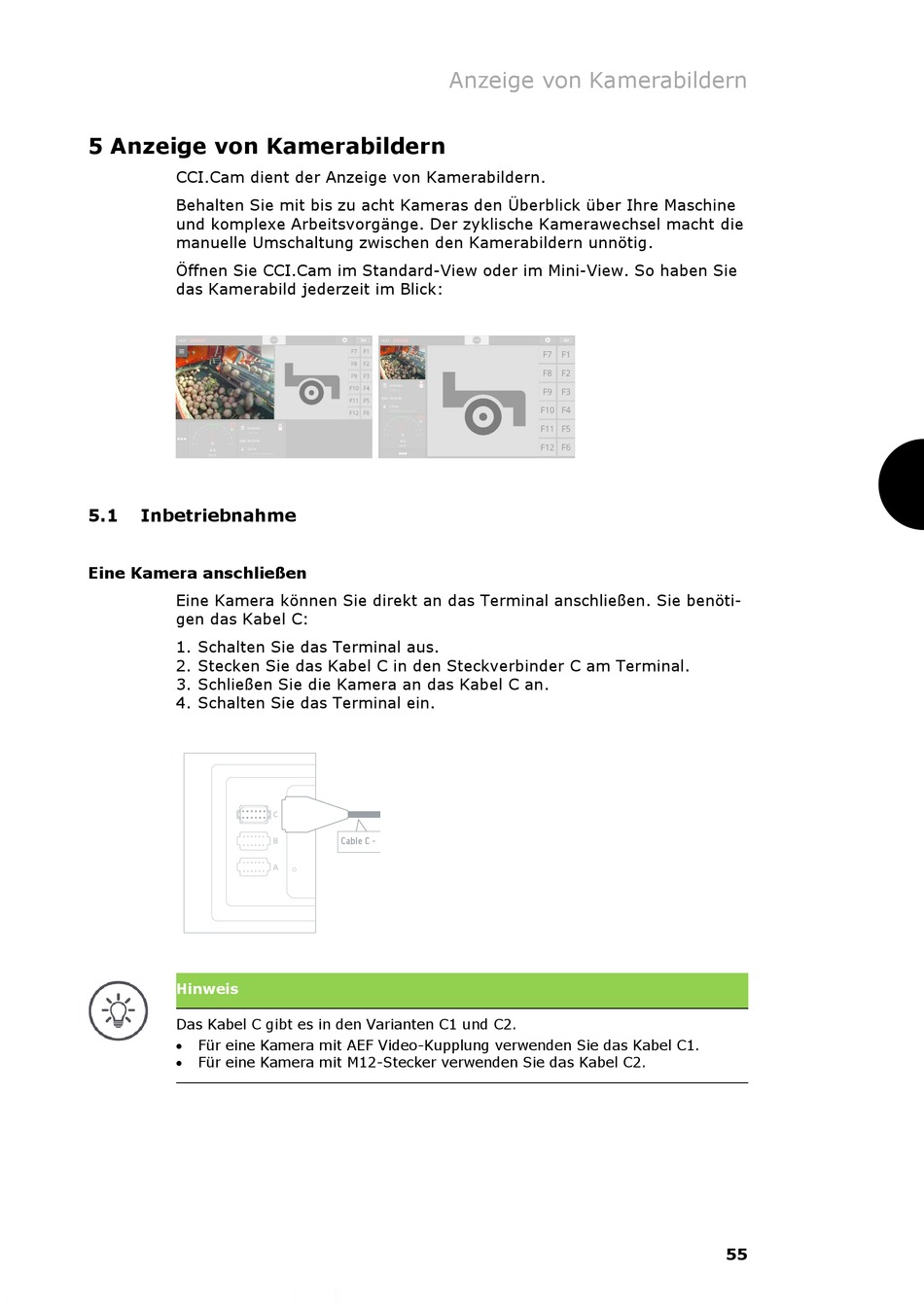

5 Anzeige von Kamerabildern

CCI.Cam dient der Anzeige von Kamerabildern.
Behalten Sie mit bis zu acht Kameras den Überblick über Ihre Maschine
und komplexe Arbeitsvorgänge. Der zyklische Kamerawechsel macht die
manuelle Umschaltung zwischen den Kamerabildern unnötig.
Öffnen Sie CCI.Cam im Standard-View oder im Mini-View. So haben Sie
das Kamerabild jederzeit im Blick:
5.1

Inbetriebnahme

Eine Kamera anschließen
Eine Kamera können Sie direkt an das Terminal anschließen. Sie benöti-
gen das Kabel C:
1. Schalten Sie das Terminal aus.
2. Stecken Sie das Kabel C in den Steckverbinder C am Terminal.
3. Schließen Sie die Kamera an das Kabel C an.
4. Schalten Sie das Terminal ein.
Hinweis
Das Kabel C gibt es in den Varianten C1 und C2.
 Für eine Kamera mit AEF Video-Kupplung verwenden Sie das Kabel C1.
 Für eine Kamera mit M12-Stecker verwenden Sie das Kabel C2.
Anzeige von Kamerabildern
55
