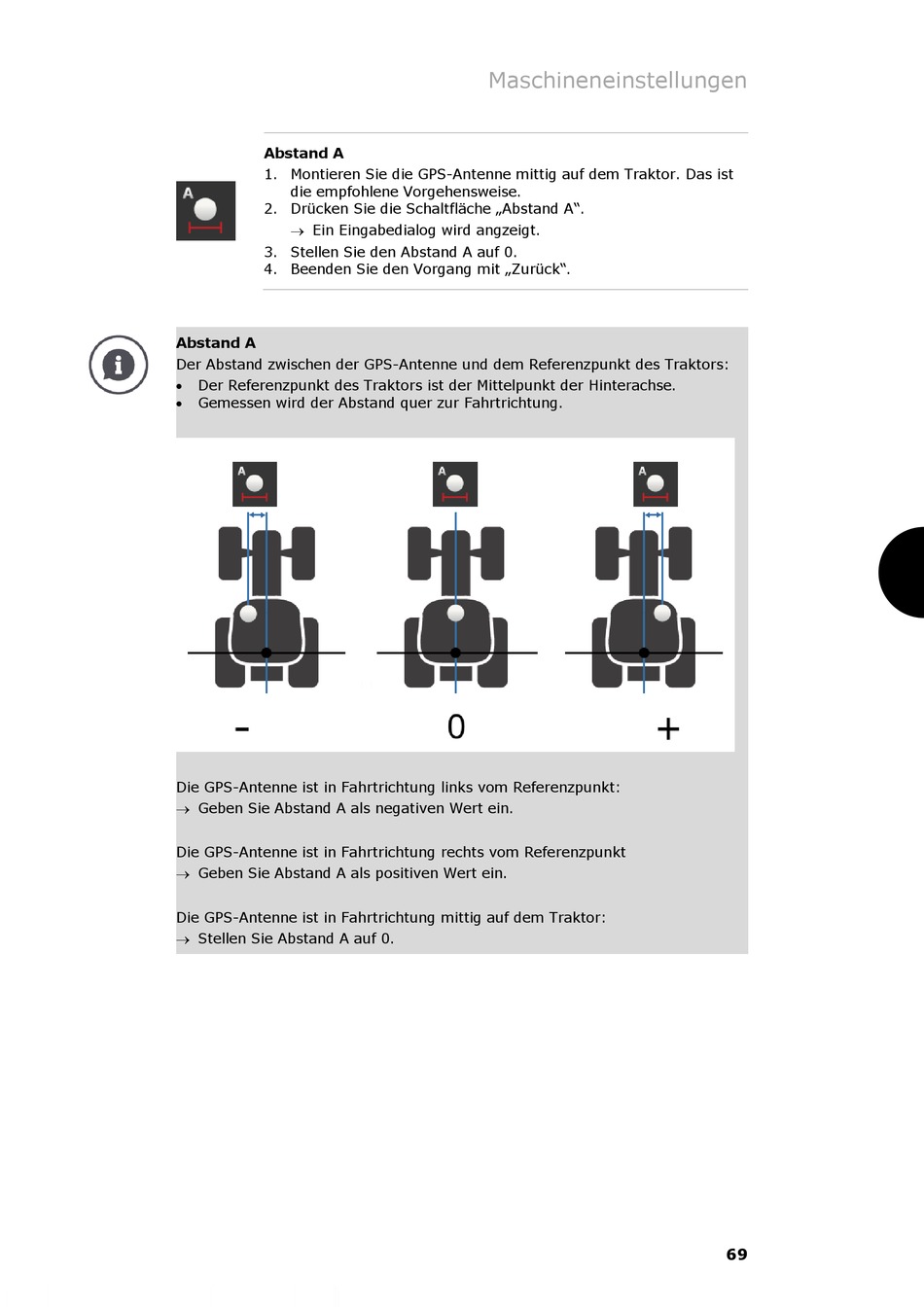

Abstand A
1. Montieren Sie die GPS-Antenne mittig auf dem Traktor. Das ist
die empfohlene Vorgehensweise.
2. Drücken Sie die Schaltfläche „Abstand A".
 Ein Eingabedialog wird angzeigt.
3. Stellen Sie den Abstand A auf 0.
4. Beenden Sie den Vorgang mit „Zurück".
Abstand A
Der Abstand zwischen der GPS-Antenne und dem Referenzpunkt des Traktors:
 Der Referenzpunkt des Traktors ist der Mittelpunkt der Hinterachse.
 Gemessen wird der Abstand quer zur Fahrtrichtung.
Die GPS-Antenne ist in Fahrtrichtung links vom Referenzpunkt:
 Geben Sie Abstand A als negativen Wert ein.
Die GPS-Antenne ist in Fahrtrichtung rechts vom Referenzpunkt
 Geben Sie Abstand A als positiven Wert ein.
Die GPS-Antenne ist in Fahrtrichtung mittig auf dem Traktor:
 Stellen Sie Abstand A auf 0.
