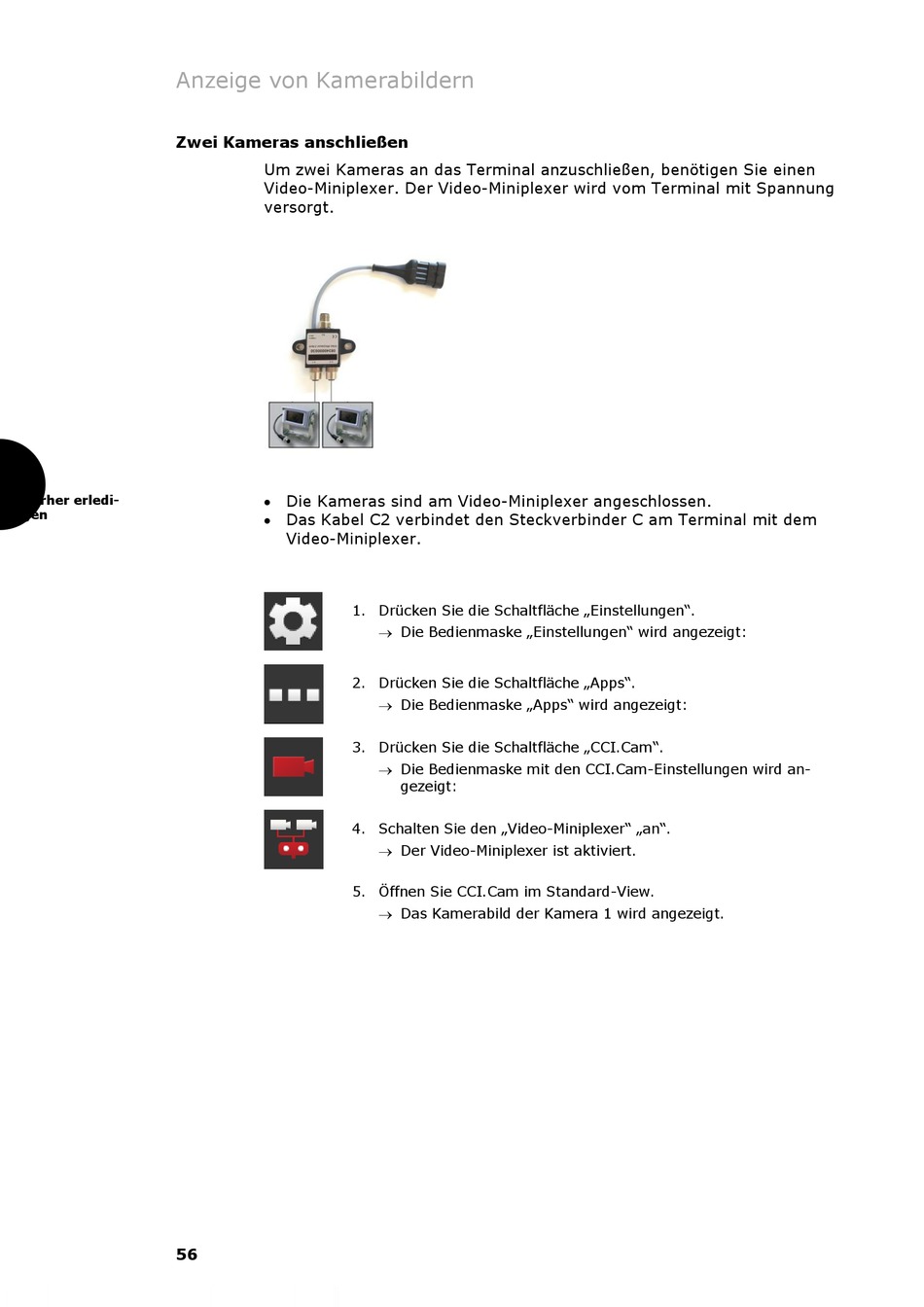

Anzeige von Kamerabildern
Zwei Kameras anschließen
Vorher erledi-
gen
56
Um zwei Kameras an das Terminal anzuschließen, benötigen Sie einen
Video-Miniplexer. Der Video-Miniplexer wird vom Terminal mit Spannung
versorgt.
 Die Kameras sind am Video-Miniplexer angeschlossen.
 Das Kabel C2 verbindet den Steckverbinder C am Terminal mit dem
Video-Miniplexer.
1. Drücken Sie die Schaltfläche „Einstellungen".
 Die Bedienmaske „Einstellungen" wird angezeigt:
2. Drücken Sie die Schaltfläche „Apps".
 Die Bedienmaske „Apps" wird angezeigt:
3. Drücken Sie die Schaltfläche „CCI.Cam".
 Die Bedienmaske mit den CCI.Cam-Einstellungen wird an-
gezeigt:
4. Schalten Sie den „Video-Miniplexer" „an".
 Der Video-Miniplexer ist aktiviert.
5. Öffnen Sie CCI.Cam im Standard-View.
 Das Kamerabild der Kamera 1 wird angezeigt.
