Status Bar - isobus CCI 1200 Betriebsanleitung

Grafische Benutzeroberfläche

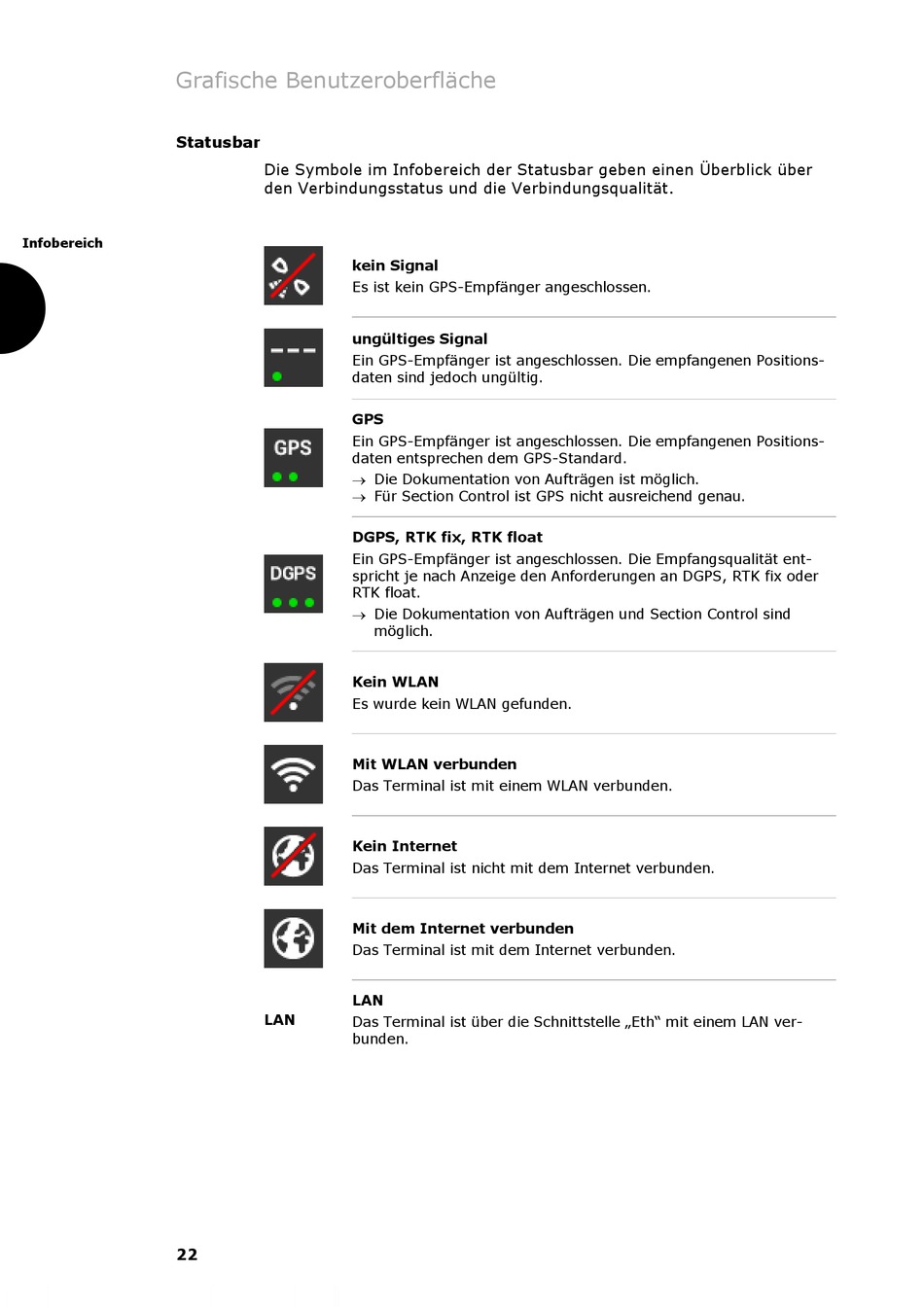

Statusbar
Infobereich
22
Die Symbole im Infobereich der Statusbar geben einen Überblick über
den Verbindungsstatus und die Verbindungsqualität.
kein Signal
Es ist kein GPS-Empfänger angeschlossen.
ungültiges Signal
Ein GPS-Empfänger ist angeschlossen. Die empfangenen Positions-
daten sind jedoch ungültig.
GPS
Ein GPS-Empfänger ist angeschlossen. Die empfangenen Positions-
daten entsprechen dem GPS-Standard.
 Die Dokumentation von Aufträgen ist möglich.
 Für Section Control ist GPS nicht ausreichend genau.
DGPS, RTK fix, RTK float
Ein GPS-Empfänger ist angeschlossen. Die Empfangsqualität ent-
spricht je nach Anzeige den Anforderungen an DGPS, RTK fix oder
RTK float.
 Die Dokumentation von Aufträgen und Section Control sind
möglich.
Kein WLAN
Es wurde kein WLAN gefunden.
Mit WLAN verbunden
Das Terminal ist mit einem WLAN verbunden.
Kein Internet
Das Terminal ist nicht mit dem Internet verbunden.
Mit dem Internet verbunden
Das Terminal ist mit dem Internet verbunden.
LAN
LAN
Das Terminal ist über die Schnittstelle „Eth" mit einem LAN ver-
bunden.
