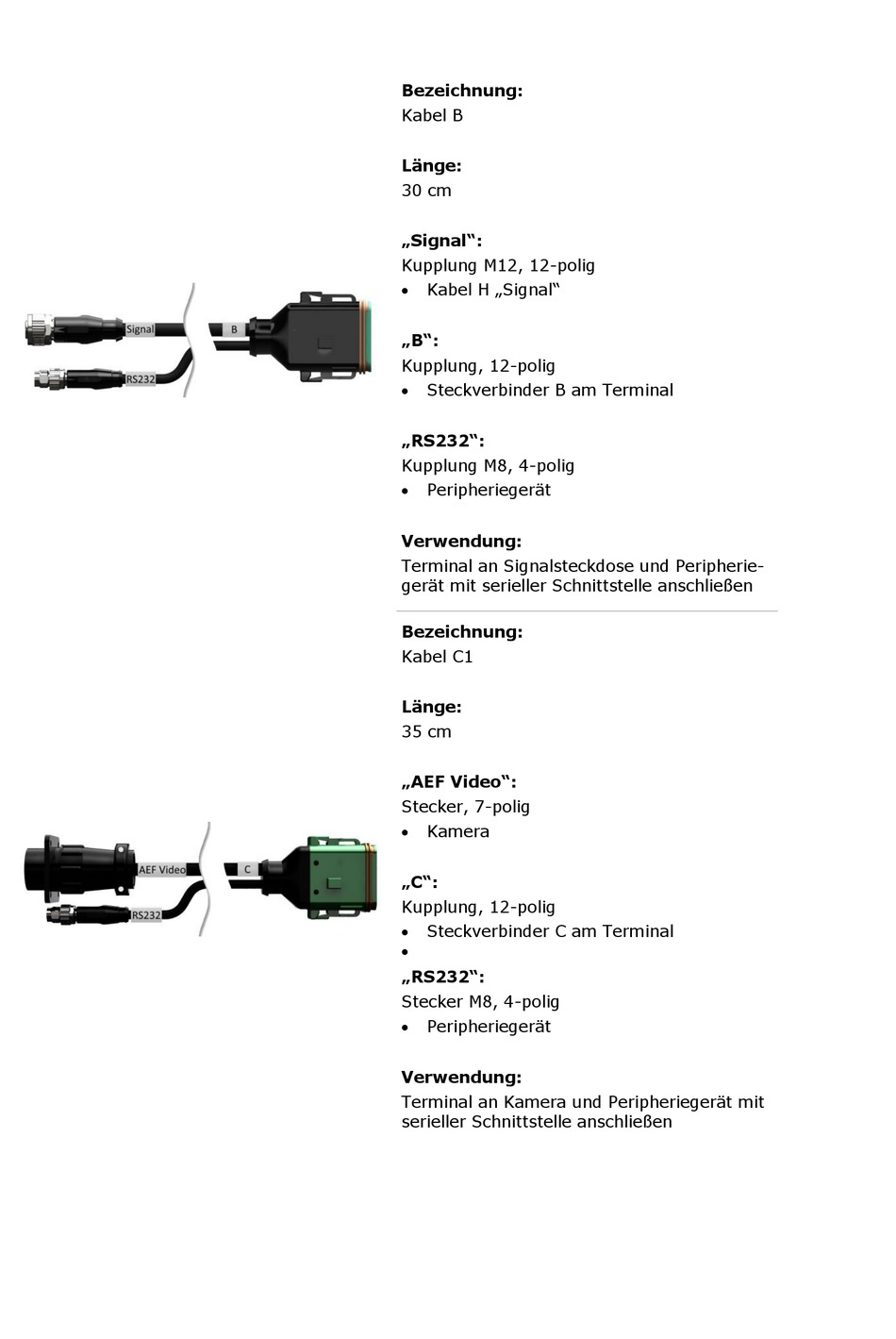

Bezeichnung:
Kabel B
Länge:
30 cm
„Signal":
Kupplung M12, 12-polig
 Kabel H „Signal"
„B":
Kupplung, 12-polig
 Steckverbinder B am Terminal
„RS232":
Kupplung M8, 4-polig
 Peripheriegerät
Verwendung:
Terminal an Signalsteckdose und Peripherie-
gerät mit serieller Schnittstelle anschließen
Bezeichnung:
Kabel C1
Länge:
35 cm
„AEF Video":
Stecker, 7-polig
 Kamera
„C":
Kupplung, 12-polig
 Steckverbinder C am Terminal

„RS232":
Stecker M8, 4-polig
 Peripheriegerät
Verwendung:
Terminal an Kamera und Peripheriegerät mit
serieller Schnittstelle anschließen
