isobus CCI 1200 Betriebsanleitung Seite 158

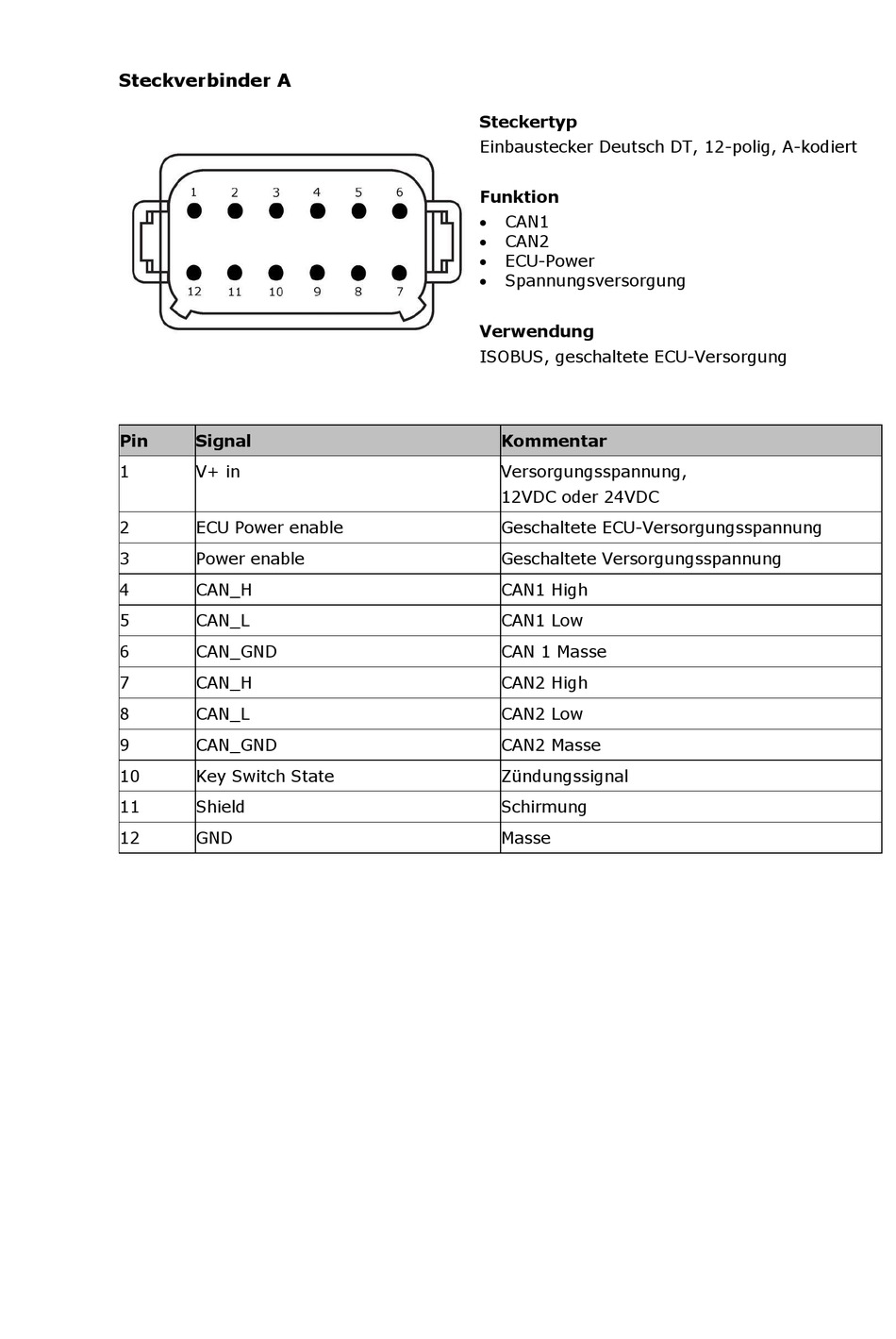

Steckverbinder A
Pin Signal
1 V+ in
2 ECU Power enable
3 Power enable
4 CAN_H
5 CAN_L
6 CAN_GND
7 CAN_H
8 CAN_L
9 CAN_GND
10 Key Switch State
11 Shield
12 GND
Steckertyp
Einbaustecker Deutsch DT, 12-polig, A-kodiert
Funktion
 CAN1
 CAN2
 ECU-Power
 Spannungsversorgung
Verwendung
ISOBUS, geschaltete ECU-Versorgung
Kommentar
Versorgungsspannung,
12VDC oder 24VDC
Geschaltete ECU-Versorgungsspannung
Geschaltete Versorgungsspannung
CAN1 High
CAN1 Low
CAN 1 Masse
CAN2 High
CAN2 Low
CAN2 Masse
Zündungssignal
Schirmung
Masse
