80

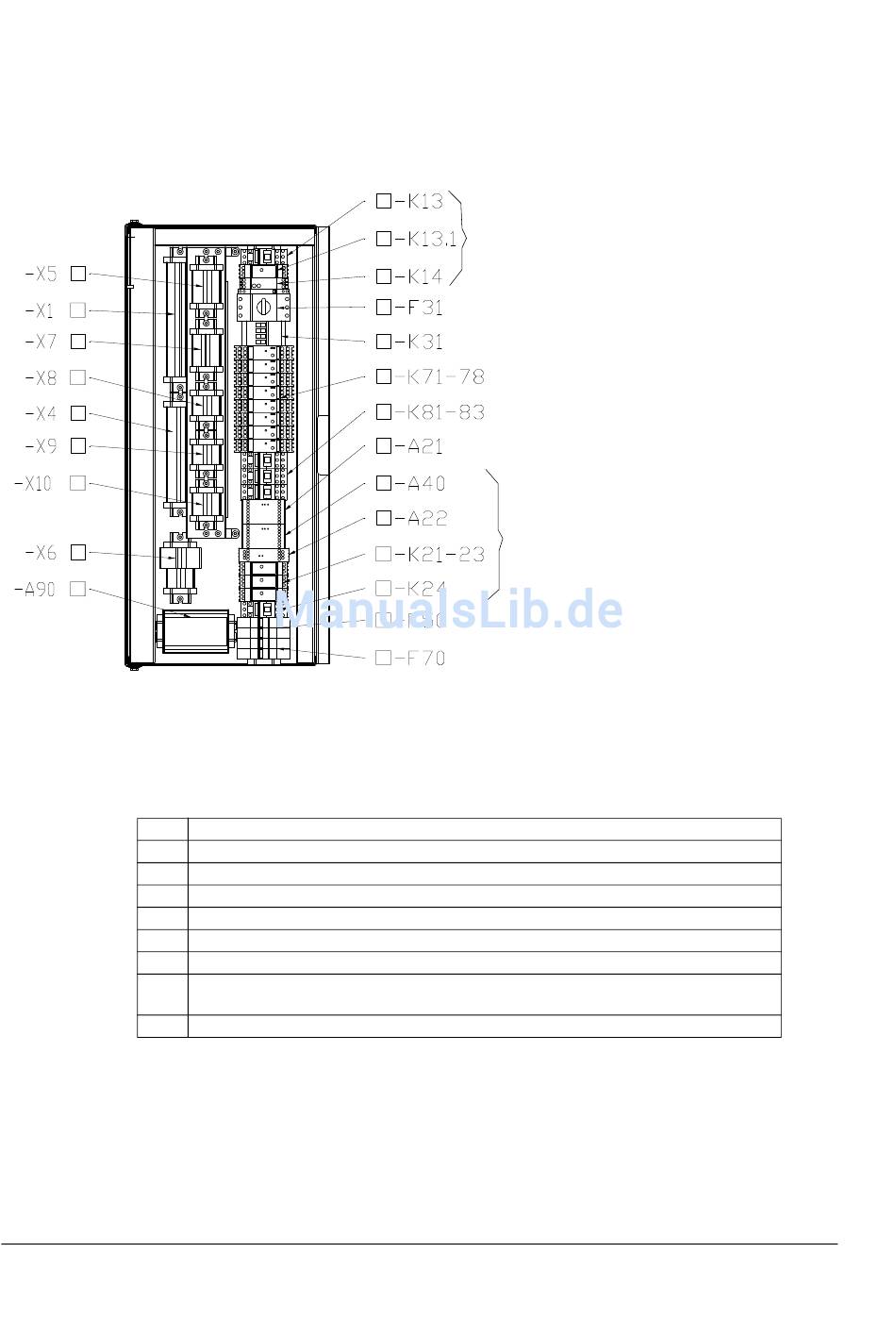

Aufbauzeichnung der werkseitig eingebauten optionalen Geräte
Baugrößen R5 und R6
*
*
*
*
*
*
*
*
* Erdschluss-
Schutzgerät
Schwenkrahmen (Ansicht Vorderseite)
Zusätzliche Klemmenblöcke
*X1
*X2
*X4
*X5
*X6
*X7
*X8
*X9
*X10
Elektrische Installation
* Bezeichnet optionale, nicht in allen Einheiten vorhandene Geräte.
Netzschützsteuerung und Hilfsspannungsversorgung
RMIO/RDCU - E/A-Anschlüsse
Temperaturüberwachung
Schrankheizung
Spannungsversorgung des Motorlüfters
Motorheizung
Notstopp der Kategorie 1
Verhinderung des unerwarteten Anlaufs (Option +Q950) oder Funktion Sicher
abgeschaltetes Drehmoment (Option +Q968)
Erdschluss-Schutz
* Hauptschütz Steuerrelais
* Motorlüfter-Schutzschalter
* Motorlüfter-Schütz
*Thermistor/Pt100 Relais
*Thermistor/Pt100 Steuerrelais
* Relais für Verhinderung des unerwarteten Anlaufs (Option
+Q950) oder Funktion Sicher abgeschaltetes Drehmoment
(Option +Q968)
* Notstopp der Kategorie 1
* Schutzschalter für Schrankheizung
* Schutzschalter für Motorheizung
68328861 B
