34

Vor der Installation

Überprüfen bei Lieferung
Zum Lieferumfang des Frequenzumrichters gehören:
• Frequenzumrichter-Schrank mit den ab Werk eingebauten optionalen
Einrichtungen wie Modulen (auf die RMIO-Karte in der RDCU-Einheit
aufgesteckt)
• Warnaufkleber Restspannung
• Hardware-Handbuch
• entsprechende Firmware-Handbücher und Anleitungen
• Handbücher für die optionalen Module
• Lieferdokumente.
Die Lieferung auf Beschädigungen überprüfen. Vor Installation und Betrieb zuerst
die Angaben auf dem Typenschild des Frequenzumrichters prüfen, um sicherzu-
stellen, dass der Typ des Gerätes stimmt. Auf dem Schild sind IEC- und NEMA-
Kenndaten, UL, C-UL, CSA und CE-Kennzeichen, ein Typenschlüssel und eine
Seriennummer angegeben, mit denen das jeweilige Gerät identifiziert werden kann.
Die erste Ziffer der Seriennummer gibt das Herstellungswerk an. Die nächsten vier
Ziffern geben das Jahr und die Woche der Herstellung des Geräts an. Die letzten
Ziffern vervollständigen die Seriennummer, so dass es keine zwei Geräte mit der
gleichen Seriennummer gibt.
Das Typenschild mit Seriennummer befindet sich auf der Frontabdeckung, und ein
weiteres Schild mit der Seriennummer im Inneren des Frequenzumrichters.

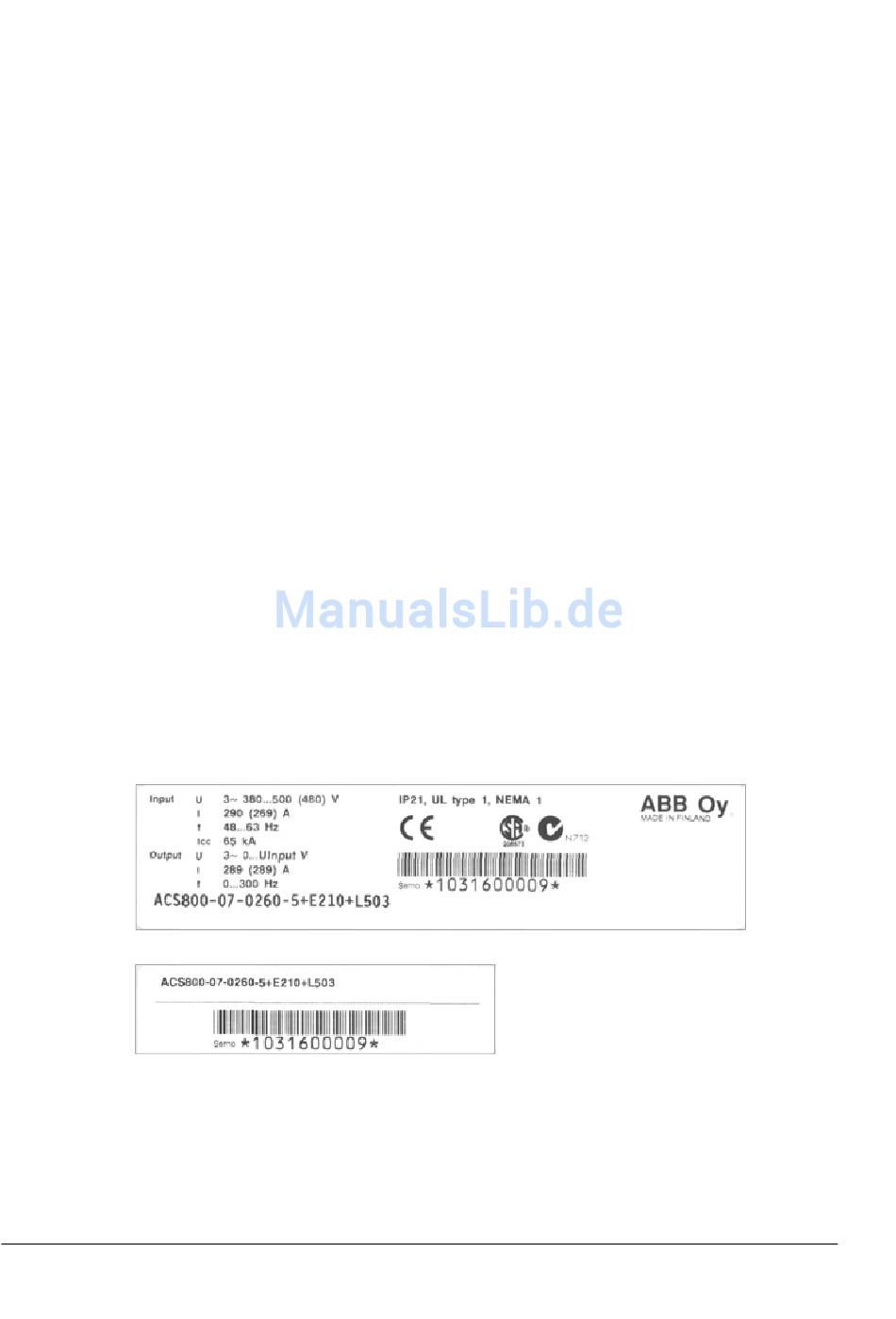

Beispielschilder sind nachfolgend dargestellt.
Mechanische Installation
Typenschild
Seriennummer
