Verwandte Anleitungen für ABB ACS800-04
Inhaltszusammenfassung für ABB ACS800-04
- Seite 1 INDUSTRIESERVICE AUTOMATISIERUNGSTECHNIK ENGINEERING INDUSTRIEHANDEL TECHNIK Blumenbecker Service-Nr.: 02521 / 8406-150...
- Seite 2 ACS800 Hardware-Handbuch ACS800-04 und ACS800-04M Frequenzumrichtermodule (45 bis 560 kW) ACS800-U4 Frequenzumrichtermodule (60 bis 600 HP)
-
Seite 3: Acs800 Single Drive Handbücher
ACS800-04/U4 Hardware-Handbuch 0,55 bis 160 kW (0,75 bis 200 HP) 3AFE68449995 ACS800-04/04M/U4 Hardware-Handbuch 90 bis 500 kW (125 bis 600 HP) 3AFE68242193 ACS800-04/04M/U4 Cabinet Installation 45 to 560 kW (60 to 600 HP) 3AFE68360323 (Englisch) ACS800-07/U7 Hardware-Handbuch 45 bis 560 kW (50 bis 600 HP) 3AFE64787306 ACS800-07/U7 Maßzeichnungen 45 bis 560 kW (50 bis 600 HP) - Seite 4 ACS800-04 und ACS800-04M Frequenzumrichtermodule 45 bis 560 kW ACS800-U4 Frequenzumrichtermodule 60 bis 600 HP Hardware-Handbuch 3AFE68242193 Rev F DE GÜLTIG AB: 15.06.2007 © 2007 ABB Oy. Alle Rechte vorbehalten.
- Seite 6 Update Notice The notice concerns the following ACS800-04 and Code: 3AUA0000068945 Rev A ACS800-04M Drive Modules (45 to 560 kW) and Valid: from 01.02.2010 until the release of the next revision of ACS800-U4 Drive Modules (60 to 600 HP) Hardware...
- Seite 7 Note: If you add or modify the wiring in the drive safety circuits, ensure that the appropriate standards (e.g. IEC 61800-5-1, EN 62061, EN/ISO 13849-1 and -2) and the ABB guidelines are met. After making the changes, verify the operation of the safety function by testing it.
- Seite 8 Update Notice...
-
Seite 9: Acs800 Single Drive Handbücher
Note: If you add or modify the wiring in the drive safety circuits, ensure that the appropriate standards (e.g. IEC 61800-5-1, EN 62061, EN/ISO 13849-1 and -2) and the ABB guidelines are met. After making the changes, verify the operation of the safety function by testing it. - Seite 10 CHANGED (page 82): LEDs Indication V309 (red) Prevention of unexpected start (option +Q950) or Safe torque off (option +Q967) is NEW (page 100): Safe torque off (+Q967): ASTO-21 board Nominal input voltage 24 V DC Nominal input current 40 mA (20mA per channel) X1 terminal sizes 4 x 2.5 mm Nominal output current 0.4 A...
- Seite 11 Update Notice...
-
Seite 12: Sicherheitsvorschriften
Sicherheitsvorschriften müssen gelesen werden, bevor Sie an dem Gerät arbeiten. Geltungsbereich dieser Sicherheitsvorschriften Die Sicherheitsvorschriften in diesem Kapitel gelten für folgende Frequenzumrichter: ACS800-01/U1, ACS800-11/U11, ACS800-31/U31, ACS800-02/U2 und ACS800-04/ 04M/U4 in den Baugrößen R7 und R8. Warnungen und Hinweise In diesem Handbuch werden zwei Arten von Sicherheitshinweisen verwendet: War- nungen und Hinweise. -
Seite 13: Installations- Und Wartungsarbeiten
Gleichspannung (über 500 V). • Abhängig von der externen Verkabelung können gefährliche Spannungen (115 V, 220 V oder 230 V) an den Anschlüssen der Relaisausgänge RO1 bis RO3 oder an der optionalen AGPS-Karte (Verhinderung des unerwarteten Anlaufs, ACS800-01/U1, ACS800-04/04M, ACS800-11/U11, ACS800-31/U31) anliegen. Sicherheitsvorschriften... -
Seite 14: Erdung
Störungen zu unterdrücken. Zusätzlich müssen die Kabelschirme an Schutzerde (PE) angeschlossen werden, um Sicherheitsbestimmungen zu erfüllen. ACS800-04 (45 bis 560 kW) und ACS800-02 in der ersten Umgebung: eine 360° Hochfrequenzerdung ist an den Motorkabel-Durchführungen des Schalt- schranks erforderlich. -
Seite 15: Mechanische Installation Und Wartungsarbeiten
ACS800-01, ACS800-11, ACS800-31: Der Frequenzumrichter ist schwer. Heben Sie ihn nicht alleine an. Legen Sie das Gerät nur auf der Rückseite ab. ACS800-02, ACS800-04: Der Frequenzumrichter ist schwer. Heben Sie den Frequenzumrichter nur an den Hebeösen an. Kippen Sie die Einheit nicht. Ab einem Kippwinkel von sechs (6) Grad kippt die Einheit um. -
Seite 16: Leiterplatten/Elektronikkarten
Leiterplatten/Elektronikkarten WARNUNG! Wenn Sie die folgenden Anweisungen nicht beachten, können die Leiterplatten beschädigt werden: • Auf den Leiterplatten befinden sich Komponenten, die gegen elektrostatische Entladung empfindlich sind. Tragen Sie beim Umgang mit den Leiterplatten ein Erdungsarmband. Berühren Sie die Leiterplatten nicht unnötigerweise. LWL (Lichtwellenleiter) WARNUNG! Die Nichtbeachtung der folgenden Anweisungen kann Störungen der Geräte und Schäden an den LWL-Kabeln verursachen:... -
Seite 17: Betrieb
Betrieb Diese Warnhinweise richten sich an die Personen, die den Betrieb des Frequenzum- richters planen oder ihn bedienen. WARNUNG! Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen, tödlichen Unfällen oder einer Beschädigung der Einrichtung führen: • Vor der Einstellung und der Inbetriebnahme des Frequenzumrichters muss sichergestellt werden, dass der Motor und alle Arbeitsmaschinen für den Betrieb über den gesamten Drehzahlbereich, den der Frequenzumrichter bie- tet, geeignet sind. -
Seite 18: Permanentmagnet-Motor
Permanentmagnet-Motor Diese zusätzlichen Warnhinweise beziehen sich auf die Verwendung von Perma- nentmagnet-Motoren zusammen mit dem ACS800. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen, tödlichen Unfällen oder einer Beschädigung der Einrichtung führen. Installations- und Wartungsarbeiten WARNUNG! Am Frequenzumrichter dürfen keine Arbeiten durchgeführt werden, während der Permanentmagnet-Motor dreht. - Seite 19 Sicherheitsvorschriften...
-
Seite 20: Inhaltsverzeichnis
Feedback zu den Antriebshandbüchern von ABB ........ - Seite 21 Trennvorrichtung ............40 ACS800-01, ACS800-U1, ACS800-11, ACS800-U11, ACS800-31, ACS800-U31, ACS800-02 und ACS800-U2 ohne Modulerweiterung, ACS800-04, ACS800-U4 ..40 ACS800-02 und ACS800-U2 mit Modulerweiterung, ACS800-07 und ACS800-U7 . . .40 EU .
- Seite 22 Installation von Schutzschaltern, Schützen, Anschlusskästen usw....49 Bypass-Anschluss ........... . 49 Vor dem Öffnen eines Schützes zwischen Frequenzumrichter und Motor (DTC-Regelmodus eingestellt) .
- Seite 23 Technische Daten der RMIO-Karte ..........69 Analogeingänge .
- Seite 24 ACS800-04/04M/U4 und ACS800-07/U7 ........
- Seite 25 Inhaltsverzeichnis...
-
Seite 26: Über Dieses Handbuch
Gemeinsame Kapitel für verschiedene Produkte Die Kapitel Planung der elektrischen Installation, Regelungs- und E/A-Einheit (RMIO) Widerstandsbremseinheit gelten für die Frequenzumrichter ACS800-01/U1, ACS800-02/U2, ACS800-04/04M/U4 und ACS800-07/U7-Typen bis -0610-x. Sicherheitsvorschriften gelten für die Frequenzumrichter ACS800-01/U1, ACS800-02/U2 und ACS800-04/04M/U4. Einteilung nach Baugröße Die Anweisungen, technischen Daten und Maßzeichnungen, die nur für bestimmte Baugrößen gelten, sind durch die Angabe der Baugröße R2, R3... -
Seite 27: Inhaltsübersicht
Bremswiderständen. Das Kapitel enthält darüber hinaus auch die technischen Daten. Weitere ergänzende Handbücher Das Handbuch ACS800-04/04M/U4 Cabinet Installation [3AFE68360323 (Englisch)] enthält weitere Informationen über die Frequenzumrichtermodule wie • Maßzeichnungen der Frequenzumrichtermodule • Einbau der Frequenzumrichtermodule in einen Schaltschrank. - Seite 28 Der ACS800-04/U4 und ACS800-04M: Netz angeschlossen werden, prüfen Sie, dass er Typenschlüssel. Anweisungen, wie das EMV- nicht mit einem EMV-Filter, Option +E202, Filter abgeklemmt wird, erhalten Sie bei ABB. ausgestattet ist. Verlegen Sie die Kabel. Planung der elektrischen Installation: Verlegung der Kabel Prüfen Sie die Isolation des Motors und der...
-
Seite 29: Anfragen Zum Produkt Und Zum Service
Anfragen zum Produkt und zum Service Wenden Sie sich mit Anfragen zum Produkt unter Angabe des Typenschlüssels und der Seriennummer des Geräts an Ihre ABB-Vertretung. Eine Liste der Verkaufs-, Support- und Serviceadressen finden Sie unter www.abb.de/motors&drives und Auswahl Frequenzumrichter & Stromrichter unter dem Link „World wide service contacts“... -

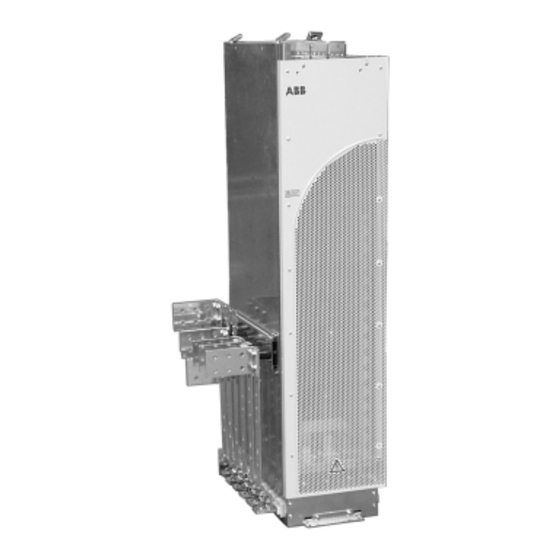

Seite 30: Der Acs800-04/U4 Und Acs800-04M
Frequenzumrichters. Der ACS800-04/U4 Der ACS800-04/U4 ist ein Frequenzumrichtermodul mit der Schutzart IP00 für die Regelung von AC-Motoren. Er ist für den Einbau in einen Schaltschrank durch den Kunden mit Befestigung am Boden oder an der Wand vorgesehen. Die Eingangska- belanschlüsse befinden sich oben an der Einheit, und die Motorkabelanschlüsse... -
Seite 31: Der Acs800-04M
Der ACS800-04M Der ACS800-04M wird als nicht vormontierter Einbausatz geliefert und bietet dadurch mehr Einbaualternativen als die ACS800-04 Basiseinheiten. Beispiel-Konfigurationen Baugröße R7 Stromschienen für Motor- und Ausgangsstromschienen auf Stromschienen für Motor- und Bremswiderstandsanschluss auf der schmalen Seite des Moduls Bremswiderstandsanschluss auf... -
Seite 32: Typenschild
-woche an. Die weiteren Ziffern vervollständigen die Seriennummer, sodass es keine Einheit mit der gleichen Seriennummer gibt. Das Typenschild befindet sich auf der Frontabdeckung und das Schild mit der Seriennummer innerhalb der Einheit. Die folgenden Abbildungen zeigen Beispiele. Der ACS800-04/U4 und ACS800-04M... -
Seite 33: Typenschlüssel
Der Typenschlüssel enthält Angaben über die Eigenschaften und Konfiguration des Frequenzumrichters. Die ersten Ziffern von links geben die Grundkonfiguration (z.B. ACS800-04-0170-5) an. Die Auswahloptionen werden im Anschluss daran, durch + Zeichen getrennt angegeben (z.B. +E202). Die Hauptauswahlmöglichkeiten werden nachfolgend beschrieben. Es sind nicht alle Auswahlmöglichkeiten für alle Typen verfügbar. - Seite 34 Sprache des Handbuchs R... Sonderausstattung P901 Leiterplatten/Elektronikkarten mit Schutzlack Sicherheitsausstattung Q950 Verhinderung des unerwarteten Anlaufs, 500 mm (19,68 in.) Kabel außerhalb des Frequenzumrichtermoduls bei Baugröße R7, 600 mm (23,62 in.) Kabel außerhalb des Frequenzumrichtermoduls bei Baugröße R8. Der ACS800-04/U4 und ACS800-04M...
-
Seite 35: Steuerungsschnittstellen
RCAN, RCNA, RMBP, RETA, RRIA oder (RMIO) RTAC Optionales Modul 2: RTAC, RAIO, Externe Steuerung RRIA oder RDIO über Analog-/ Digital-Ein- und Optionales Modul für LWL-Anschluss Ausgänge und DDCS-Kommunikation: RDCO-01, RDCO-02 oder RDCO-03 Spannungsversorgung Motoranschluss Bremschopper (optional) R- UDC+ UDC- Der ACS800-04/U4 und ACS800-04M... -
Seite 36: Anschlüsse Der Regelungs- Und E/A-Einheit (Rdcu) Bei Baugrößen R7 Und R8
Umwandlung der dreiphasigen Wechselspannung (AC) in Gleichrichter Gleichspannung (DC) Kondensatorbatterie Speicherung von Energie zur Stabilisierung der DC- Zwischenkreisspannung Sechs-Puls-IGBT- Umwandlung der Gleichspannung (DC) in eine Wechselspannung (AC) Wechselrichter und umgekehrt. Der Motorbetrieb wird durch Schalten der IGBTs geregelt. Der ACS800-04/U4 und ACS800-04M... -
Seite 37: Elektronikkarten/Leiterplatten
• Brems-Chopper-Steuerkarte (ABRC) mit Option +D150 Motorregelung Die Motorregelung erfolgt durch die direkte Drehmomentregelung, Direct Torque Control (DTC), von ABB. Zwei Phasenströme und die DC-Zwischenkreisspannung werden gemessen und für die Regelung verwendet. Der dritte Phasenstrom wird für den Erdschluss-Schutz gemessen. -
Seite 38: Mechanische Installation
Inhalt dieses Kapitels In diesem Kapitel wird die mechanische Installation des Frequenzumrichterschranks allgemein beschrieben. Befolgen Sie die spezifischen Anweisungen, die vom Schaltschrank-Hersteller herausgegeben werden. Das Handbuch ACS800-04/04M/ U4 Cabinet Installation [3AFE68360323 (Englisch)] enthält Anweisungen zur mechanischen Montage und die Maßzeichnungen des Frequenzumrichtermoduls. -
Seite 39: Kabelkanal Im Boden Unterhalb Des Schaltschranks
Kabelkanal im Boden unterhalb des Schaltschranks Wird ein Kabelkanal unterhalb des Schaltschranks genutzt, stellen Sie sicher, dass das Gewicht des Schaltschranks auf dem tragfähigen Boden aufliegt. Beispiel-Ansicht des Schranks von oben Beispiel-Ansicht des Schranks von der Seite Kabel Verhindern Sie durch Schottbleche am Boden, dass Kühlluft vom Kabelkanal aus in den Schaltschrank Bei schweren Schränken strömen kann. -
Seite 40: Planung Der Elektrischen Installation
Hinweis: Die Gesetze und örtlichen Vorschriften sind bei Planung und Ausführung der Installation stets zu beachten. ABB übernimmt keinerlei Haftung für Installatio- nen, bei denen Gesetze, örtliche und/oder andere Vorschriften nicht eingehalten worden sind. Wenn die von ABB gegebenen Empfehlungen nicht beachtet werden, können beim Einsatz des Frequenzumrichters Probleme auftreten, die durch die... - Seite 41 3. Prüfen Sie, ob die Nennspannung des Motors den Anforderungen der Applikation entspricht: Frequenzumrichter … und … … dann sollte die ausgestattet mit … Motorspannung sein: Dioden-Einspeiseeinheit ohne Widerstandsbremsung ACS800-01, -U1, -02, -U2, mit häufigen oder langen Bremszyklen ACeq1 -04, -04M, -U4 -07, -U7 IGBT-Einspeiseeinheit DC-Zwischenkreisspannung steigt nicht ACS800-11, -U11, -31,...
-
Seite 42: Schutz Der Motorwicklungen Und Motorlager
Motorlager laufen und zu einer allmählichen Zerstörung der Laufbahnen der Lager führen. Die Belastung der Motorisolation kann durch optionale du/dt-Filter von ABB vermie- den werden. du/dt-Filter reduzieren auch die Lagerströme. Zur Vermeidung von Schäden an Motorlagern, müssen die Kabel entsprechend der im Hardware-Handbuch gegebenen Anweisungen ausgewählt und installiert wer-... -
Seite 43: Anforderungstabelle
Anforderungstabelle Die folgende Tabelle bietet Unterstützung bei der Auswahl der Motorisolation und der optionalen du/dt- Filter von ABB, der isolierten B-seitigen (nichtantriebsseitigen) Motorlager und Gleichtaktfilter von ABB. Beim Motorenhersteller sollten der Aufbau des Motors und die zusätzlichen Anforderungen für explosionsgeschützte Motoren erfragt werden. Wenn der Motor die folgenden Anforderungen nicht erfüllt oder die Installation nicht sachgerecht ausgeführt ist, kann dies zu einer verkürzten Lebensdauer... - Seite 44 Motortyp Netz- Anforderung an Nennspannung Motorisolation du/dt-Filter von ABB, isoliertes B-seitiges Motorlager und ABB- (AC- Gleichtaktfilter (CMF) Netzspannung) < 100 kW 100 kW < P < 350 kW > 350 kW oder oder Baugröße > IEC 315 Baugröße < IEC 315 Baugröße >...
- Seite 45 Bei Motoren mit einer höheren Nennleistung als bei der betreffenden Baugröße in EN 50347 (2001) angegeben und bei Motoren mit Schutzart IP 23 gelten die Bereichsanforderungen für Motoren mit Träufelwicklung von ABB der Serien M3AA, M3AP, M3BP (siehe unten). Andere Motortypen siehe die Anforderungstabelle oben.
-
Seite 46: Permanentmagnet-Synchronmotor
Hinweis 8: Berechnung der Anstiegszeit und der Außenleiter-Spitzenspannung Die Außenleiter-Spitzenspannung an den Motorklemmen, die vom Frequenzumrichter erzeugt wird, sowie die Spannungsanstiegszeit sind von der Kabellänge abhängig. Die in der Tabelle angegebenen Anforderungen gelten als “worst case”-Anforderungen für den ungünstigsten Fall bei Installationen mit Motorkabeln von 30 Metern und länger. -
Seite 47: Einspeiseanschlüsse
Einspeiseanschlüsse Trennvorrichtung ACS800-01, ACS800-U1, ACS800-11, ACS800-U11, ACS800-31, ACS800-U31, ACS800-02 und ACS800-U2 ohne Modulerweiterung, ACS800-04, ACS800-U4 Installieren Sie eine handbetätigte Eingangs-Trennvorrichtung zwischen der AC-Ein- speisung und dem Frequenzumrichter. Die Trennvorrichtung muss für Installations- und Wartungsarbeiten in der Stellung offen verriegelbar sein. -
Seite 48: Thermischer Überlast- Und Kurzschluss-Schutz
Thermischer Überlast- und Kurzschluss-Schutz Thermischer Überlastschutz des Frequenzumrichters und der Einspeise- und Motorkabel Der Frequenzumrichter schützt sich selbst sowie die Einspeise- und Motorkabel vor thermischer Überlast, wenn die Kabel entsprechend dem Nennstrom des Frequenz- umrichters dimensioniert sind. Zusätzliche Einrichtungen für den thermischen Schutz werden nicht benötigt. -
Seite 49: Schutz Gegen Kurzschluss Im Frequenzumrichter Oder Im Netzkabel
Sicherungen oder verteilung Eingangskabel ACS800-02 einem Leistungsschal- termodul ACS800-U2+0C111 ter schützen. Siehe Fußnoten 1) und 2). ACS800-11 ACS800-U11 ACS800-31 ACS800-U31 ACS800-04 ACS800-U4 FREQUENZUMRICHTER MIT NETZSICHERUNGEN ACS800-02+C111 Eingangskabel mit Spannungs- Sicherungen oder ACS800-U2 verteilung Eingangskabel Frequenzumrichter einem Leistungsschal- ACS800-07 ter entsprechend den ACS800-U7 örtlichen Vorschriften... -
Seite 50: Erdschluss-Schutz
2) Leistungsschalter/Schutzschalter, die von ABB zusammen mit dem ACS800 geprüft wurden, können verwendet werden. Andere Leistungsschalter/Schutzschalter müssen immer zusammen mit Sicherun- gen verwendet werden. Wenden Sie sich hinsichtlich der Typen der zugelassenen Leistungsschalter und der Charakteristik des Einspeisenetzes an Ihre ABB-Vertretung. -
Seite 51: Neustart Nach Einem Not-Aus
Neustart nach einem Not-Aus Nach einem Not-Aus muss der Not-Aus-Taster gelöst werden, und der Frequenzumrichter muss durch Drehen des Betriebsschalters von “EIN/ON” auf “START” gestartet werden. Funktion Netzausfall-Überbrückung Die Funktion Netzausfall-Überbrückung wird aktiviert, wenn Parameter 20.06 UNTERSPG REGELUNG auf EIN eingestellt wird (Standardeinstellung im Standard-Regelungsprogramm). -
Seite 52: Verhinderung Des Unerwarteten Anlaufs
Verhinderung des unerwarteten Anlaufs Die Frequenzumrichter/-module ACS800-01/U1, ACS800-04 (R2 bis R6) ACS800- 04M, ACS800-11/U11 und ACS800-07/U7 können optional mit der Funktion Verhin- derung des unerwarteten Anlaufs (Startsperre) nach IEC/EN 60204-1: 1997; ISO/ DIS 14118: 2000 und EN 1037: 1996 ausgestattet werden. -
Seite 53: Auswahl Der Leistungskabel
Auswahl der Leistungskabel Allgemeine Regeln Dimensionieren Sie die Netz- und Motorkabel nach den national gültigen Vor- schriften: • Das Kabel muss für den Laststrom des Frequenzumrichters ausgelegt sein. Siehe Kapitel Technische Daten hinsichtlich der Nennströme. ° • Das Kabel muss für mindestens 70 C maximal zulässige Temperatur des Leiters bei Dauerbetrieb bemessen sein. -
Seite 54: Alternative Leistungskabeltypen
Alternative Leistungskabeltypen Leistungskabeltypen, die mit dem Frequenzumrichter verwendet werden können, sind nachfolgend dargestellt. Empfohlen Symmetrisch geschirmtes Kabel: Dreiphasenleiter und Ein separater PE-Leiter ist erforderlich, wenn die ein konzentrischer Schirm, anderenfalls symmetrischer Belastbarkeit des Kabelschirms < 50 % der PE-Leiter und ein Schirm Belastbarkeit des Phasenleiters beträgt. -
Seite 55: Zusätzliche Us-Anforderungen
Zusätzliche US-Anforderungen Als Motorkabel muss der Kabeltyp MC, ein durchgängiges gewellt-armiertes Alumi- niumkabel mit symmetrischen Schutzleitern oder, wenn kein Schutzrohr verwendet wird, ein geschirmtes Netzkabel verwendet werden. In Nord-Amerika sind 600 V AC Kabel bis zu 500 V AC zulässig. 1000 VAC Kabel sind für Spannungen über 500 V AC erforderlich (unter 600 V AC). -
Seite 56: An Das Motorkabel Angeschlossene Einrichtungen
Wenn Leistungsfaktor-Kompensations-Kondensatoren parallel mit dem Dreiphasen- eingang des Frequenzumrichters geschaltet sind: 1. Schließen Sie keine Hochleistungskondensatoren an die Einspeisung an, wäh- rend der Frequenzumrichter angeschlossen ist. Der Anschluss verursacht Span- nungsschwankungen, durch die der Frequenzumrichter abschalten oder auch beschädigt werden kann. 2. -
Seite 57: Schutz Der Relaisausgangskontakte Und Dämpfung Von Störungen Bei Induktiven Verbrauchern
Schutz der Relaisausgangskontakte und Dämpfung von Störungen bei induktiven Verbrauchern. Induktive Verbraucher (Relais, Schütz, Motoren) verursachen beim Abschalten momentane Überspannungen. Die Relaiskontakte auf der RMIO-Karte sind durch Varistoren (250 V) vor Überspan- nungsspitzen geschützt. Trotzdem wird dringend empfohlen, die induktiven Verbrau- cher mit störungsdämpfenden Schaltungen [Varistoren, RC-Filter (AC) oder Dioden (DC)] auszustatten, um die beim Abschalten auftretenden EMV-Emissionen zu redu- zieren. -
Seite 58: Auswahl Der Steuerkabel
Deutschland) wurde von ABB geprüft und zugelassen. Steuertafelkabel Das Kabel von der Steuertafel zum Frequenzumrichter darf nicht länger als 3 Meter (10 ft) sein. Der von ABB geprüfte und zugelassene Kabeltyp ist im Steuertafel- Optionspaket enthalten. Planung der elektrischen Installation... -
Seite 59: Anschluss Eines Motortemperaturfühlers An Den E/A Des Frequenzumrichters
Anschluss eines Motortemperaturfühlers an den E/A des Frequenzumrichters WARNUNG! IEC 60664 fordert eine doppelte oder verstärkte Isolation zwischen spannungsführenden Teilen und der Oberfläche zugänglicher Teile der elektrischen Geräte, die entweder nichtleitend oder leitend sind, jedoch nicht an die Schutzerde angeschlossen sind. Um diese Anforderung zu erfüllen, gibt es für den Anschluss eines Thermistors (und ähnlicher Komponenten) an die Digitaleingänge des Frequenzumrichters drei Mög- lichkeiten:... -
Seite 60: Steuerkabel-Verlegung
Die Kabelführung ist nachfolgend dargestellt. Motorkabel Frequenz- umrichter mind. 300 mm (12 in.) Netzkabel Netzkabel Motorkabel 90 ° mind. 200 mm (8 in.) mind. 500 mm (20 in.) Steuerkabel Steuerkabel-Verlegung 24 V 230 V 24 V 230 V Steuerkabel mit 24 V und 230 V im Verlegung im selben Kabelkanal nicht Schaltschrank in separaten zulässig, es sei denn, das 24 V Kabel... - Seite 61 Planung der elektrischen Installation...
-
Seite 62: Elektrische Installation
Elektrische Installation Inhalt dieses Kapitels In diesem Kapitel wird die Verkabelung / elektrische Installation des Frequenz- umrichters beschrieben. Warnhinweise WARNUNG! Die in diesem Kapitel beschriebenen Arbeiten dürfen nur von qualifiziertem Fachpersonal ausgeführt werden. Die Sicherheitsvorschriften Anfang dieses Handbuchs müssen befolgt werden. Nichtbeachtung der Sicher- heitsvorschriften kann zu schweren oder auch tödlichen Verletzungen führen. -
Seite 63: It-Netze (Erdfreie Netze)
EMV-Filter +E202 ausgestattet ist, muss das Filter vor dem Anschluss an ungeer- dete Netze abgeklemmt werden. Detaillierte Anweisungen, wie das Filter abge- klemmt wird, erhalten Sie von Ihrer ABB-Vertretung. WARNUNG! Wenn ein Frequenzumrichter mit EMV-Filter +E202 an ein IT-Netz [ein ungeerdetes oder ein hochohmig geerdetes System (über 30 Ohm)] angeschlossen... -
Seite 64: Beispiel Anschlussplan
Beispiel Anschlussplan Die folgende Abbildung zeigt beispielhaft die Hauptanschlüsse. Beachten Sie, dass der Anschlussplan optionale Komponenten enthält, die nicht zum Basis- Lieferumfang gehören (Kennzeichnung *) und Geräte, die nicht als Optionen mit „+ Code“ verfügbar sind (Kennzeichnung **). Diese Optionen können separat bestellt werden. -
Seite 65: Leistungskabel-Anschlussplan
Leistungskabel-Anschlussplan Frequenzumrichtermodul AUSGANG EINGANG UDC+ V1 W1 V2 W2 (PE) (PE) * für Alternativen siehe Planung der elektrischen Optional: Installation: Trennvorrich- externer Brems- tung widerstand Motor 1), 2) Erdung der Motorkabelschirme am Schaltschrankeingang Wenn geschirmte Kabel verwendet werden (nicht Die Kabelschirme müssen mit einer 360 Grad Erdung an der erforderlich aber empfohlen) und die Leitfähigkeit Kabeldurchführung des Schaltschranks versehen werden. -
Seite 66: Erdung Der Kabelschirme
Erdung der Kabelschirme Zum Leistungskabelanschluss Kabeldurchführung - Beispiel Zugentlastung Kabelschirm PE-Anschluss des Schranks oder Frequenzumrichter- moduls EMV-Drahtgeflecht * Diesen Teil des Kabels abisolieren * Empfohlen für Grundplatte Steuerkabel Durchführungsplatte Zugent- lastung EMV-leitfähiges Kissen Durchführungs- platte Dichtung Seitenansicht * in der ersten Umgebung für Motorkabel erforderlich. Die EMV-Anforderungen der ersten Umgebung werden in Kapitel Technische Daten CE-Kennzeichnung... -
Seite 67: Befestigung Der Us Kabelschuhe
Befestigung der US Kabelschuhe Montagebeispiel US-Kabelschuhe können direkt an die Ausgangsstromschienen oder die Anschluss- laschen angeschlossen werden (siehe Abbildungen unten). 1/2” Schraube 1 3/4” Elektrische Installation... -
Seite 68: Anschlüsse Der Regelungseinheit Rdcu
Anschlüsse der Regelungseinheit RDCU Die Regelungs- und E/A-Einheit RDCU enthält die RMIO-Karte, an die benutzerseitig die Steuerkabel angeschlossen werden. WARNUNG! Behandeln Sie die LWL mit Sorgfalt. Fassen Sie beim Abziehen von LWL an den Stecker und nicht an das Kabel. Berühren Sie nicht die Enden des LWL-Kabels mit den Fingern, da LWL sehr schmutzempfindlich sind. -
Seite 69: Anschluss Der Steuerkabel An Die Rmio-Karte
Anschluss der Steuerkabel an die RMIO-Karte Die Steuerkabel müssen wie unten dargestellt angeschlossen werden. Schließen Sie die Kabel an die entsprechenden abnehmbaren Klemmen der RMIO-Karte an [siehe Kapitel Regelungs- und E/A-Einheit (RMIO)]. Die Schrauben fest anziehen. Eine 360 Grad EMV-Erdung ist in der 1. Umgebung an der Schaltschrank- Einführung erforderlich. -
Seite 70: Einstellungen Des Lüftertransformators
Einstellungen des Lüftertransformators Der Spannungstransformator für den Lüfter befindet sich in der oberen rechten Ecke des Frequenzumrichter-Moduls. Die Frontabdeckung zur Einstellung abnehmen und anschließend wieder aufsetzen. Auf 220 V einstellen, wenn die Netzfrequenz 60 Hz beträgt. Auf 230V einstellen, wenn die Netzfrequenz 50Hz beträgt. -
Seite 71: Verkabelung Des Impulsgeber-Schnittstellenmoduls
Verkabelung des Impulsgeber-Schnittstellenmoduls So nahe wie möglich an den Klemmen anbringen. Alternative zu a) Hinweis: Ist der Impulsgeber nicht so kurz wie isoliert, darf er nur umrichterseitig möglich geerdet werden. Ist der Impulsgeber Zugentlastung von der Motorwelle und vom Gehäuse/ Ständer galvanisch getrennt, ist der Kabelbinder Impulsgeberkabelschirm umrichter-... -
Seite 72: Regelungs- Und E/A-Einheit (Rmio)
Regelungs- und E/A-Einheit (RMIO) Inhalt dieses Kapitels In diesem Kapitel werden dargestellt: • Externe Steueranschlüsse an die RMIO-Karte bei Verwendung des ACS800 Standard-Regelungsprogramms mit Werkseinstellung. • Spezifikationen der Eingänge und der Ausgänge der RMIO-Karte. Geltungsbereich Die Angaben in diesem Kapitel gelten für ACS800 Einheiten, in denen die RMIO-01 Karte ab Version J und die RMIO-02 Karte ab Version H verwendet wird. -
Seite 73: Hinweis Für Den Einsatz Einer Externen Spannungsversorgung
Hinweis für den Einsatz einer externen Spannungsversorgung Eine externe +24 V Spannungsversorgung der RMIO-Karte ist zu empfehlen, wenn • die Applikation einen schnellen Start nach Einschalten der Netzspannungsversorgung erfordert, • die Feldbus-Kommunikation erhalten bleiben muss, wenn die Spannungsversorgung abgeschaltet ist. Die RMIO-Karte kann von einer externen Spannungsquelle über die Klemmen X23 oder X34 oder über beide X23 und X34 mit Spannung versorgt werden. -
Seite 74: Externe Steueranschlüsse (Nicht Us)
Externe Steueranschlüsse (nicht US) Die externen Steuerkabelanschlüsse an der RMIO-Karte für das ACS800 Standard- Regelungsprogramm (Makro Werkseinstellung) sind nachfolgend dargestellt. Externe Steueranschlüsse bei anderen Applikationsmakros und -programmen siehe entsprechendes Programmierhandbuch. RMIO RMIO VREF- Referenzspannung -10 V DC, Größe der Klemmen: 1 kOhm <... -
Seite 75: Externe Steueranschlüsse (Us)
Externe Steueranschlüsse (US) Die externen Steuerkabelanschlüsse an die RMIO-Karte für das ACS800 Standard- Regelungsprogramm (Makro Werkseinstellung US-Version) werden nachfolgend dargestellt. Externe Steueranschlüsse bei anderen Applikationsmakros und -programmen siehe entsprechendes Programmierhandbuch. RMIO RMIO VREF- Referenzspannung -10 V DC, Größe der Klemmen: 1 kOhm <... -
Seite 76: Technische Daten Der Rmio-Karte
Technische Daten der RMIO-Karte Analogeingänge Bei Standard-Regelungsprogramm zwei programmierbare Differenzstromeingänge (0 mA / 4 mA ... 20 mA, R = 100 Ohm) und ein programmierbarer Differenzspannungseingang (-10 V / 0 V / 2 V ... +10 200 V, R > 200 kOhm). Die Analogeingänge sind gruppenweise potenzialgetrennt. -
Seite 77: Relaisausgänge
5 mA eff. bei 24 V DC Maximaler Dauerstrom 2 A eff. Isolationsprüfspannung 4 kV AC, 1 Minute DDCS LWL-Verbindung mit optionalem DDCS-Kommunikationsmodul RDCO. Protokoll: DDCS (Distributed Drives Communication System von ABB) 24 VDC-Spannungsversorgungseingang Spannung 24 V DC ± 10% Typischer Stromverbrauch 250 mA (ohne Optionsmodule) -
Seite 78: Isolations- Und Erdungsplan
Isolations- und Erdungsplan (Prüfspannung: 500 V AC) VREF- AGND VREF+ AGND AI1+ Gleichtakt- AI1- spannung AI2+ zwischen Kanälen AI2- ±15 V AI3+ AI3- AO1+ AO1- AO2+ AO2- Einstellungen von Brücke J1: DGND1 Alle Digitaleingänge haben eine gemeinsame Masse. Dies ist die Standardeinstellung. - Seite 79 Regelungs- und E/A-Einheit (RMIO)
-
Seite 80: Wartung
Wartung Inhalt dieses Kapitels Dieses Kapitel enthält Anweisungen für die vorbeugende Wartung. Sicherheitsvorschriften WARNUNG! Lesen Sie vor der Wartung der Geräte die Sicherheitsvorschriften Anfang dieses Handbuchs. Eine Nichtbeachtung der Sicherheitsvorschriften kann zu schweren oder auch tödlichen Verletzungen führen. WARNUNG! Das Frequenzumrichtermodul ist schwer [Baugröße R7: 100 kg (220 lb), Baugröße R8: 200 kg (441 lb)]. -
Seite 81: Wartungsintervalle
Wartungsintervalle Bei der Installation in einer geeigneten Umgebung ist der Frequenzumrichter sehr wartungsarm. In der folgenden Tabelle werden die von ABB empfohlenen, routine- mäßigen Wartungsintervalle aufgelistet. Intervall Wartung Anweisung Einmal jährlich bei Lagerung Kondensatoren formieren Siehe Formieren der Kondensatoren. Alle 6 bis 12 Monate (abhängig Kühlkörpertemperatur prüfen... -
Seite 82: Aufbau
Aufbau Die Aufkleber des Frequenzumrichters, die den Aufbau des Moduls veranschauli- chen, sind nachfolgend dargestellt. Auf den Aufklebern sind alle möglichen Kompo- nenten dargestellt. Nicht alle sind in jeder Lieferung enthalten oder hier beschrieben. Komponenten, die regelmäßig auszutauschen sind, sind nachfolgend aufgelistet: Bezeichnung Bauteil Lüfter... -
Seite 83: Kühlkörper
Die Lebensdauer des Modullüfters beträgt etwa 50 000 Stunden. Die tatsächliche Lebensdauer hängt von der Betriebszeit des Lüfters, der Umgebungstemperatur und der Staubbelastung ab. Welches Signal die Laufzeit des Lüfter anzeigt, siehe ACS800 Programmierhandbuch. Ersatzlüfter sind bei ABB erhältlich. Verwenden Sie ausschließlich die von ABB spezifizierten Ersatzteile. Wartung... -
Seite 84: Austausch Des Lüfters (R7)
Austausch des Lüfters (R7) 1. Die Frontabdeckung entfernen. 2. Den/Die Leiter des Ladewiderstandes abklemmen. 3. Die Befestigungsschrauben lösen und die DC-Kondensatorbatterie herausziehen. 4. Die Spannungsversorgung des Lüfters abklemmen (abziehbarer Stecker). 5. Die Leiter des Lüfter-Kondensators abklemmen. 6. Die Leiter der AINP-Karte von den Anschlüssen X1 und X2 abziehen. 7. -
Seite 85: Austausch Des Lüfters (R8)
Austausch des Lüfters (R8) 1. Die Frontabdeckung demontieren. 2. Die Leiter des Lüfterkondensators und der Stromversorgung abklemmen. 3. Die roten Befestigungsschrauben in der seitlichen Kunststoffabdeckung des Lüfters lösen. Die Abdeckung nach rechts schieben, um die rechte Ecke frei zu geben und die Abdeckung abheben. 4. -
Seite 86: Kondensatoren
Der Ausfall eines Kondensators ist nicht vorhersehbar. Einem Kondensatorausfall folgt gewöhnlich ein Schaden an der Einheit und ein Eingangs-Sicherungsfall, oder eine Fehler-Abschaltung. Wird ein Kondensatorausfall vermutet, ist die ABB-Vertre- tung zu benachrichtigen. Ersatzkondensatoren sind von ABB lieferbar. Verwenden Sie ausschließlich die von ABB spezifizierten Ersatzteile. -
Seite 87: Austausch Der Kondensatorbatterie (R8)
Austausch der Kondensatorbatterie (R8) 1. Die Frontabdeckung entfernen.Die profilierte Seitenplatte entfernen. 2. Die Leiter des Entladewiderstandes abklemmen. 3. Die Befestigungsschrauben lösen. 4. Die Kondensatorbatterie herausheben. 5. Die neue Kondensatorbatterie in umgekehrter Reihenfolge wieder einbauen. Auf der Rückseite (von unten gesehen) 2 Stück in den 690 V -... -
Seite 88: Austausch Des Frequenzumrichtermoduls
Austausch des Frequenzumrichtermoduls • Die Spannungsversorgungsanschlüsse vom Modul trennen. • Die Spannungsversorgunskabel und die LWL (Lichtwellenleiter) von der RMIO- Karte abklemmen/abziehen und oben auf dem Frequenzumrichtermodul zusammenrollen. • Die Stromschienenanschlüsse außerhalb des Moduls trennen. • Die oberen Befestigungsschrauben des Moduls (falls benutzt) herausdrehen. •... -
Seite 89: Leds
LEDs In dieser Tabelle werden die LEDs des Frequenzumrichters beschrieben. Wann leuchtet die LED RMIO-Karte Frequenzumrichter-Störung Grün Die Spannungsversorgung der Karte ist OK. Montageplattform der Steuertafel Frequenzumrichter-Störung Grün Die Spannungsversorgung mit + 24 V für die Steuertafel und die RMIO-Karte ist OK. AINT-Karte V204 (grün) +5 V Spannung der Karte ist OK. -
Seite 90: Technische Daten
Kenndaten, Baugrößen und technischen Anforderungen, Voraussetzungen zur Erfüllung der CE-Anforderungen und sonstiger Kennzeichen sowie Angaben zur Gewährleistung. IEC-Daten Nenndaten Nachfolgend sind die IEC-Nenndaten des ACS800-04 mit 50 Hz und 60 Hz Versorgungsspannungen aufgeführt. Die Symbole werden im Anschluss an die Tabelle beschrieben. ACS800-04 Kein... - Seite 91 ACS800-04 Kein Leichter Bau- Luft- Verlust- Nenndaten Überlast- Überlastbetrieb Überlastbetrieb größe strom leistung betrieb cont.max cont.max Dreiphasige Versorgungsspannung 380 V, 400 V, 415 V, 440 V, 460 V, 480 V oder 500 V -0170-5 3000 -0210-5 3800 -0260-5 4500 -0320-5...
-
Seite 92: Symbole
Symbole Nenndaten Dauerausgangsstrom eff., ohne Überlastbarkeit bei 40 °C Umgebungstemperatur. cont.max Maximaler Ausgangsstrom. Beim Start für die Dauer von 10 s möglich, sonst so lange es max. die Temperatur des Frequenzumrichters erlaubt. Typische Kennwerte: Kein Überlastbetrieb Typische Motorleistung. Die Leistungskennwerte gelten für die meisten IEC 34 Motoren bei cont.max Nennspannung, 400 V, 500 V oder 690 V. -
Seite 93: Sicherungen
Sicherungen gG- und aR-Sicherungen für den Kurzschluss-Schutz der Netzkabel sind unten aufgelistet. Andere Sicherungstypen können auch verwendet werden, wenn ihre Ansprechzeit ausreichend kurz ist. Wählen Sie zwischen gG- und aR-Sicherungen gemäß der Tabelle unter Kurzanleitung zur Auswahl der alternativen gG- und aR- Sicherungen auf Seite oder verifizieren Sie die Ansprechzeit durch die Prüfung,... -
Seite 94: Sicherungstabellen
2 · Der berechnete Kurzschluss-Strom von 9,7 kA ist höher, als der minimale Kurzschluss-Strom des gG- Sicherungstyps OFAF3H500 (8280 A) des Frequenzumrichters. -> Es kann die Sicherung des Typs 500 V gG (ABB Control OFAF3H500) verwendet werden. Sicherungstabellen gG-Sicherungen ACS800-04 Eingangs- Min. - Seite 95 ACS800-04 Eingangs- Min. Kurz- Sicherung strom schluss- Strom Hersteller IEC- Größe Dreiphasige Einspeisespannung 380 V, 400 V, 415 V, 440 V, 460 V, 480 V oder 500 V -0170-5 3820 550 000 ABB Control OFAF1H250 -0210-5 4510 1 100 000...
-
Seite 96: Superflinke (Ar) Sicherungen
Superflinke (aR) Sicherungen ACS800-04 Eingangs- Min. Kurz- Sicherung strom schluss- Strom Hersteller Typ DIN 43620 Größe Dreiphasige Einspeisespannung 208 V, 220 V, 230 V oder 240 V -0080-2 1810 105 000 Bussmann 170M3819 DIN1* -0100-2 2210 145 000 Bussmann 170M5810... - Seite 97 Superflinke (aR) Sicherungen ACS800-04 Eingangs- Min. Kurz- Sicherung strom schluss- Strom Hersteller Typ DIN 43620 Größe s Wert für -7 Einheiten bei 660 V minimaler Kurzschluss-Strom der Installation Hinweis 1: Siehe auch Planung der elektrischen Installation: Thermischer Überlast- und Kurzschluss-Schutz. Für UL-...
-
Seite 98: Kurzanleitung Zur Auswahl Der Alternativen Gg- Und Ar-Sicherungen
Die folgende Tabelle dient als Übersicht zur Auswahl der alternativen gG- und aR- Sicherungen. Die Kombinationen (Kabelgröße, Kabellänge, Transformatorgröße und Sicherungstyp) in der Tabelle erfüllen die Mindestanforderungen für eine ordnungsgemäße Funktion der Sicherungen. ACS800-04 Kabeltyp Mindestscheinleistung S (kVA) des Einspeisetransformators... -
Seite 99: Kabeltypen
Die Auswahl kleinerer Sicherungen verbessert den Schutz, wirkt sich aber auf die Lebensdauer der Sicherungen aus und führt zu unnötigem Ansprechen der Sicherungen. Bei Ungewissheit über die richtige Absicherung wenden Sie sich bitte an Ihre ABB-Vertretung. Kabeltypen In der folgenden Tabelle sind die Typen der Kupfer- und Aluminiumkabel für verschiedene Lastströme angegeben. -
Seite 100: Kabelanschlüsse
Kabelanschlüsse Die Größen der Netz-, Motor- und Bremswiderstand-Kabelanschlüsse (pro Phase), die maximal zulässigen Kabel und Anzugsmomente sind nachfolgend angegeben. U1, V1, W1, U2, V2, W2, UDC+/R+, UDC- R- PE-Leiter Bau- Anzahl der größe Bohrungen pro Max. Kabel- Schraube Anzugsmoment Schraube Anzugsmoment Phase querschnitt... -
Seite 101: Nema-Daten
NEMA-Daten Nenndaten Die NEMA-Nenndaten für den ACS800-U4 und ACS800-04 mit 60 Hz sind nachfolgend angegeben. Die Symbole werden im Anschluss an die Tabelle beschrieben. Dimensionierung, Leistungsminderung, 50 Hz Einspeisung siehe IEC- Daten. ACS800-U4 Typ Normalbetrieb Überlastbetrieb Bau- Luftstrom Verlust- größe... -
Seite 102: Symbole
50% Überlast ist alle 5 Minuten für eine Minute möglich, wenn die Umgebungstemperatur unter 30 °C (86 °F) liegt. 40% Überlast ist bei einer Umgebungstemperatur von 40 °C (104 °F) möglich. bei einer Umgebungstemperatur unter 30 °C (86 °F) möglich. Bei einer Umgebungstemperatur von 40 °C (104 °F) beträgt I = 704 A. -
Seite 103: Ul-Klassifizierte T- Oder L-Sicherungen
UL-klassifizierte T- oder L-Sicherungen ACS800-U4 Eingangs- Sicherung strom Hersteller UL-Klasse Dreiphasige Einspeisespannung 208 V, 220 V, 230 V, 240 V -0080-2 Bussmann JJS-250 -0100-2 Bussmann JJS-300 -0120-2 Bussmann JJS-400 -0140-2 Bussmann JJS-500 -0170-2 Bussmann JJS-600 -0210-2 Bussmann JJS-600 -0230-2 Ferraz A4BY800 -0260-2 Ferraz... -
Seite 104: Kabeltypen
Kabeltypen Die Dimensionierung der Kabel basiert auf der NEC-Tabelle 310-16 für Kupferleiter, mit 75 °C (167 °F) Kabelisolierung für 40 °C (104 °F) Umgebungstemperatur. Es dürfen nicht mehr als drei Strom führende Leiter in einem Kabelkanal oder Kabellrohr oder in der Erde (direkt eingegraben) verlegt werden. -
Seite 105: Abmessungen Gewichte Und Geräuschpegel
Abmessungen Gewichte und Geräuschpegel Baugröße UL-Typ: offenes Gehäuse Gewicht Geräusch- pegel Höhe Tiefe 44.13 13.15 16.36 18.31 61.57 16.35 22.14 22.36 Höhe B1 Breite der Basiseinheit mit PE-Anschluss (Buchform) B2 Breite mit Kabel-Anschlusslaschen nur auf der linken Seite (Buchform) Tiefe ohne Befestigungswinkel (R7 Buchform: die Tiefe mit Befestigungswinkel beträgt 20,32 in.) (R8 Buchform: die Tiefe mit Befestigungswinkel beträgt 22,48 mm) Technische Daten... -
Seite 106: Spannungsversorgungsanschluss
Richtlinie 61800-3 unter Umständen überschritten werden. Wirkungsgrad Ungefähr 98% bei Nennleistung Kühlung Methode Interner Lüfter, Luftstrom von der Vorderseite nach oben Freie Montageabstände Siehe Handbuch ACS800-04/04M/U4 Cabinet Installation [68360323 (Englisch)]. Kühlluftstrom Siehe Abschnitt IEC-Daten. Schutzart IP 00 (UL-Typ: offenes Gehäuse) Technische Daten... -
Seite 107: Verhinderung Des Unerwarteten Anlaufs: Agps-21-Karte
Verhinderung des unerwarteten Anlaufs: AGPS-21-Karte Nenneingangsspannung 115 V AC oder 230 V AC Eingangsspannungsbereich 95...132 V AC (X3 ON), 185...265 VAC (X4 ON, Standard) (Einstellung mit Jumper) Nennfrequenz 50/60 Hz Strom 0,77 A bei 115 V, 0,44 A bei 230 V Max. -
Seite 108: Verwendetes Material
Anforderungen. Vorgaben für die Konformität: Der Ausführende der Endmontage ist verantwortlich für die Installation - einer Not-Aus-Vorrichtung - eines Trennschalters / Trenners der Einspeisung - den Einbau des ACS800-04/04M/U4 in einen Schaltschrank. • EN 60529: 1991 (IEC 529) Schutzarten von Gehäusen (IP-Schlüssel) • IEC 60664-1 (2007) Isolation von Geräten in Niederspannungssystemen. -
Seite 109: Ce-Kennzeichnung
CE-Kennzeichnung An dem Frequenzumrichter ist ein CE-Prüfzeichen angebracht, um zu bestätigen, dass das Gerät den Niederspannungs- und EMV-Richtlinien der EU (Richtlinie 73/23/EEC, ergänzt durch 93/68/EEC und Richtlinie 89/336/EEC, ergänzt durch 2004/108EC) entspricht. Definitionen EMV steht für Elektromagnetische Verträglichkeit. Damit wird die Fähigkeit von elektrischen/elektroni- schen Geräten bezeichnet, in einer elektromagnetischen Umgebung störungsfrei zu arbeiten. -
Seite 110: Zweite Umgebung (Antriebe Der Kategorie C3)
Geräte 2. Die Installation wird mit den Maßnahmen zur Unterdrückung von Störungen in einem EMV-Plan beschrieben. Eine Mustervorlage können Sie bei Ihrer ABB-Vertretung anfordern. 3. Die Motor- und Steuerkabel wurden entsprechend den im Hardware-Handbuch enthaltenen Anwei- sungen ausgewählt und verwendet. -
Seite 111: C-Tick"-Kennzeichnung
“C-Tick”-Kennzeichnung Die “C-Tick”-Kennzeichnung ist für Australien und Neuseeland erforderlich. Auf jedem Frequenzum- richter ist eine “C-Tick”-Kennzeichnung angebracht, um die Übereinstimmung mit den entsprechenden Normen zu bestätigen (IEC 61800-3 (2004) – Drehzahlveränderbare elektrische Antriebe – Teil 3: EMV- Produktnorm einschließlich spezieller Prüfverfahren), übernommen von Trans-Tasman Electromagnetic Compatibility Scheme. -
Seite 112: Zweite Umgebung (Antriebe Der Kategorie C3)
Geräte 2. Die Installation wird mit den Maßnahmen zur Unterdrückung von Störungen in einem EMV-Plan beschrieben. Eine Mustervorlage können Sie bei Ihrer ABB-Vertretung anfordern. 3. Die Motor- und Steuerkabel wurden entsprechend den im Hardware-Handbuch enthaltenen Anwei- sungen ausgewählt und verwendet. -
Seite 113: Ul/Csa-Kennzeichnungen
Recht entsprechend modifiziert wird (Beispiel: Anlageblätter der Orgalime- Organisation). Bei Fragen zu Ihrem ABB Frequenzumrichter wenden Sie sich bitte an Ihren Lieferanten oder Ihre ABB-Vertretung. Für die technischen Daten, Informationen und Spezifikationen gilt der Stand der Drucklegung. Der Hersteller behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen. -
Seite 114: Widerstandsbremseinheit
Daten. Geltungsbereich Dieses Kapitel gilt für die Frequenzumrichter ACS800-01/U1 (Baugröße R2 bis R6), ACS800-02/U2 (Baugröße R7 und R8), ACS800-04/U4 (Baugröße R7 und R8) und ACS800-07/U7 (Baugröße R6, R7 und R8). Verfügbarkeit von Bremschoppern und Widerständen für den ACS800 Die Frequenzumrichter der Baugrößen R2 und R3 und 690 V-Einheiten der Bau- größe R4 besitzen standardmäßig einen eingebauten Bremschopper. -
Seite 115: Optionale(R) Bremschopper Und Widerstand/Widerstände Für Den Acs800-01/U1
Hinweis: Es kann unter folgenden Bedingungen auch ein anderer Widerstand als der Standard-Widerstand verwendet werden: • Sein Widerstandswert liegt nicht unter dem des Standard-Widerstandes. WARNUNG! Verwenden Sie niemals einen Bremswiderstand mit einem niedrigeren Widerstandswert als dem für die spezielle Kombination Frequenzumrichter / Bremschopper / Widerstand angegebenen. - Seite 116 ACS800-01 Typ Bremsleistung Bremswiderstand / -widerstände des Choppers ACS800-U1 Typ und des Fre- quenzumrich- ters brcont Rcont (kW) (Ohm) (kJ) (kW) -0030-2 SAFUR125F500 3600 -0040-2 SAFUR125F500 3600 -0050-2 2xSAFUR125F500 7200 -0060-2 2xSAFUR125F500 7200 -0070-2 2xSAFUR125F500 7200 400 V Einheiten -0003-3 SACE08RE44 -0004-3 SACE08RE44...
- Seite 117 ACS800-01 Typ Bremsleistung Bremswiderstand / -widerstände des Choppers ACS800-U1 Typ und des Fre- quenzumrich- ters brcont Rcont (kW) (Ohm) (kJ) (kW) 690 V Einheiten -0011-7 SACE08RE44 -0016-7 SACE08RE44 -0020-7 SACE08RE44 -0025-7 SACE08RE44 -0030-7 SACE15RE22 -0040-7 22/33 SACE15RE22 -0050-7 SACE15RE13 -0060-7 SACE15RE13 -0070-7 SAFUR90F575...
-
Seite 118: Optionale(R) Bremschopper Und Widerstand/Widerstände Für Den Acs800-02/U2, Acs800-04/04M/U4 Und Acs800-07/U7
Optionale(r) Bremschopper und Widerstand/Widerstände für den ACS800-02/U2, ACS800-04/04M/U4 und ACS800-07/U7 Die Kenndaten zur Dimensionierung der Bremswiderstände für den ACS800-02/U2, ACS800-04/04M/U4 und ACS800-07/U7 sind nachfolgend für eine Umgebungstem- peratur von 40 °C (104 °F) angegeben. ACS800 Typ Bau- Bremsleistung des Choppers und Bremswiderstand / -widerstände... - Seite 119 ACS800 Typ Bau- Bremsleistung des Choppers und Bremswiderstand / -widerstände größe des Frequenzumrichters 5/60 s 10/60 s 30/60 s Rcont (Ohm) (kJ) (kW) br10 br30 brcont (kW) (kW) (kW) (kW) 690 V Einheiten -0070-7 SAFUR90F575 8.00 1800 -0100-7 SAFUR80F500 6.00 2400 -0120-7 SAFUR80F500...
-
Seite 120: Installation Und Verdrahtung Der Widerstände
Kombinierte Bremszyklen für R7: Beispiele max 5 s oder 10 s oder P br10 brcont Kein Bremsen max 30 s min. 30 s max 30 s min. 30 s min. 30 s • Nach dem Bremsen mit P oder P halten Frequenzumrichter und Bremschopper P dauerhaft stand. -
Seite 121: Acs800-07/U7
ACS800 U1 V1 W1 Übertemperatur-Auslösekontakt Θ (Standard bei Widerständen von ABB) Schutz der Baugrößen R6 (ACS800-01, ACS800-07), R7 und R8 (ACS800- 02, ACS800-04, ACS800-07) Zum Schutz des Widerstandes vor Überhitzung ist kein Hauptschütz erforderlich, wenn der Widerstand entsprechend der Vorgaben dimensioniert wird und ein inter- ner Bremschopper verwendet wird. -
Seite 122: Inbetriebnahme Des Bremskreises
Ein Übertemperatur-Auslösekontakt (Standard bei Widerständen von ABB) ist aus Sicherheitsgründen erforderlich. Das Kabel muss geschirmt sein und darf nicht länger als das Kabel des Widerstandes sein. Bei Verwendung des Standard Anwendungsprogramms muss der Übertemperatur- Auslösekontakt wie folgt verdrahtet werden. Wenn der Übertemperatur- Auslösekontakt öffnet, stoppt der Frequenzumrichter und der Antrieb trudelt aus. - Seite 123 Widerstandsbremseinheit...
- Seite 125 ABB Automation Products GmbH ABB AG ABB Schweiz AG Motors & Drives Drives & Motors Normelec Clemens-Holzmeister-Straße 4 Wallstadter Straße 59 Badenerstrasse 790 A-1109 Wien D-68526 Ladenburg CH-8048 Zürich ÖSTERREICH DEUTSCHLAND SCHWEIZ Telefon +43-(0)1-60109-0 Telefon +49 (0)6203 717 717 Telefon +41-(0)58-586 00 00...
