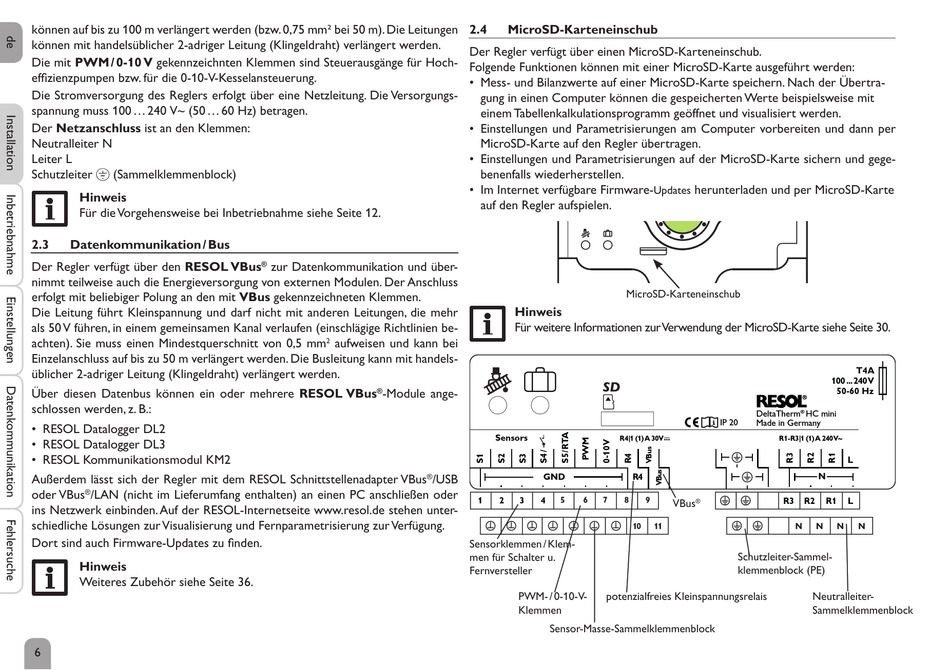

Datenkommunikation / Bus; Microsd-Karteneinschub - Resol DeltaTherm HC mini Handbuch

können auf bis zu 100 m verlängert werden (bzw. 0,75 mm² bei 50 m). Die Leitungen
können mit handelsüblicher 2-adriger Leitung (Klingeldraht) verlängert werden.
Die mit PWM / 0-10 V gekennzeichnten Klemmen sind Steuerausgänge für Hoch-
effizienzpumpen bzw. für die 0-10-V-Kesselansteuerung.
Die Stromversorgung des Reglers erfolgt über eine Netzleitung. Die Versorgungs-
spannung muss 100 ... 240 V~ (50 ... 60 Hz) betragen.
Der Netzanschluss ist an den Klemmen:
Neutralleiter N
Leiter L
Schutzleiter ⏚ (Sammelklemmenblock)
Hinweis
Für die Vorgehensweise bei Inbetriebnahme siehe Seite 12.
2.3

Datenkommunikation / Bus

Der Regler verfügt über den RESOL VBus
nimmt teilweise auch die Energieversorgung von externen Modulen. Der Anschluss
erfolgt mit beliebiger Polung an den mit VBus gekennzeichneten Klemmen.
Die Leitung führt Kleinspannung und darf nicht mit anderen Leitungen, die mehr
als 50 V führen, in einem gemeinsamen Kanal verlaufen (einschlägige Richtlinien be-
achten). Sie muss einen Mindestquerschnitt von 0,5 mm
Einzelanschluss auf bis zu 50 m verlängert werden. Die Busleitung kann mit handels-
üblicher 2-adriger Leitung (Klingeldraht) verlängert werden.
Über diesen Datenbus können ein oder mehrere RESOL VBus
schlossen werden, z. B.:
• RESOL Datalogger DL2
• RESOL Datalogger DL3
• RESOL Kommunikationsmodul KM2
Außerdem lässt sich der Regler mit dem RESOL Schnittstellenadapter VBus
oder VBus /LAN (nicht im Lieferumfang enthalten) an einen PC anschließen oder
®
ins Netzwerk einbinden. Auf der RESOL-Internetseite www.resol.de stehen unter-
schiedliche Lösungen zur Visualisierung und Fernparametrisierung zur Verfügung.
Dort sind auch Firmware-Updates zu finden.
Hinweis
Weiteres Zubehör siehe Seite 36.
6
zur Datenkommunikation und über-
®
aufweisen und kann bei
2
-Module ange-
®
/USB
®
2.4

MicroSD-Karteneinschub

Der Regler verfügt über einen MicroSD-Karteneinschub.
Folgende Funktionen können mit einer MicroSD-Karte ausgeführt werden:
• Mess- und Bilanzwerte auf einer MicroSD-Karte speichern. Nach der Übertra-
gung in einen Computer können die gespeicherten Werte beispielsweise mit
einem Tabellenkalkulationsprogramm geöffnet und visualisiert werden.
• Einstellungen und Parametrisierungen am Computer vorbereiten und dann per
MicroSD-Karte auf den Regler übertragen.
• Einstellungen und Parametrisierungen auf der MicroSD-Karte sichern und gege-
benenfalls wiederherstellen.
• Im Internet verfügbare Firmware-
auf den Regler aufspielen.
MicroSD-Karteneinschub
Hinweis
Für weitere Informationen zur Verwendung der MicroSD-Karte siehe Seite 30.
SD
Sensors
R4|1 (1) A 30V
GND R4
1 2 3 4 5 6 7 8 9
10
Sensorklemmen / Klem-
men für Schalter u.
Fernversteller
PWM- / 0-10-V- potenzialfreies Kleinspannungsrelais
Klemmen
Sensor-Masse-Sammelklemmenblock
herunterladen und per MicroSD-Karte
Updates
100 ... 240 V
DeltaTherm HC mini
®
IP 20 Made in Germany
R1-R3|1 (1) A 240 V~
N
R3 R2 R1
VBus
®
11 N N
Schutzleiter-Sammel-
klemmenblock (PE)
Neutralleiter-
Sammelklemmenblock
T4A
50-60 Hz
L
L
N N
