Resol DeltaSol BS Pro Montage- Und Bedienungsanleitung

® ® ®
® ® BS Pro
D D D D D eltaS eltaS eltaS eltaSol ol ol ol ol
eltaS
Universeller Systemregler für Solar- und Heizsysteme
Montage- und Bedienungsanleitung
• System-Monitoring-Display
• bis zu 4 Temperatursensoren
Pt1000
• 2 Halbleiterrelais zur
Drehzahlregelung
• 9 Grundsysteme wählbar
• Wärmebilanzierung
• Funktionskontrolle
• Bedienerfreundlich durch ein-
fache Handhabung
• montagefreundliches Gehäuse
in herausragendem Design
® ® ® ® ®
DeltaSol DeltaSol DeltaSol DeltaSol DeltaSol BS Pro
®

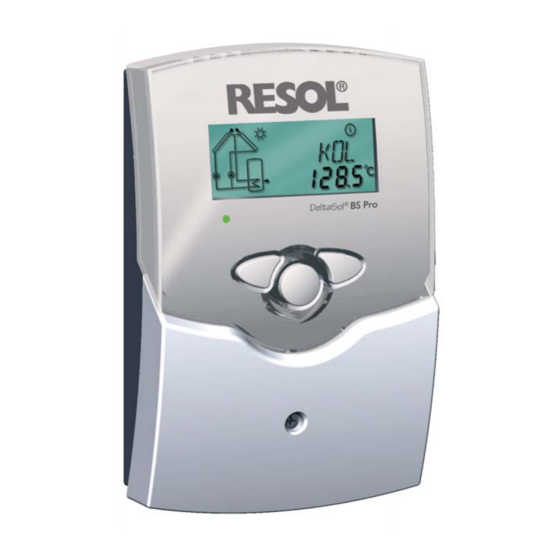

Der Regler DeltaSol BS Pro ist
als Systemregler für verschiedene hy-
draulische Grundsysteme vorprogram-
miert und verfügt über Drehzahl-
regelung und Wärmemengenzählung.
Das multifunktionale und beleuchtete
Kombidisplay ermöglicht ein System-
Monitoring, zur intuitiven und sicheren
Regler-Konfiguration und verständli-
chen Visualisierung der Anlagenzu-
stände. Einfache Piktogramme geben
dem Benutzer Informationen über
Technische Daten
Gehäuse:
Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 / DIN 40050
Umgebungstemp.: 0 ... 40 °C
Abmessung: 172 x 110 x 46 mm
Einbau: Wandmontage, Schalttafel-Ein-
bau möglich
Anzeige: System-Monitor zur Anlagen-
visualisierung, 16-Segment Anzeige,
7-Segment Anzeige, 8 Symbole zum
Systemstatus und Betriebskontroll-
lampe
Funktion und Betriebszustand des
Gerätes und des Systems.
Der Regler verfügt über 4 Eingänge
für Pt1000-Temperatursensoren,
Speichertemperaturbegrenzungen
und Handbetriebsmodus (über
Menü). Zentrales Bedienelement sind
die 3 Drucktaster unter dem Display.
Neun solare Grundsysteme können
mit dem Display anschaulich darge-
stellt werden. Blinkende Symbole für
Sensoren, Pumpen und Ventile er-
Bedienung: Über drei Drucktaster in
Gehäusefront
Funktionen: Temperaturdifferenz-
regler mit optional zuschaltbaren An-
lagenfunktionen. Funktionskontrolle ge-
mäß BAW-Richtlinie, Betriebsstunden-
zähler für die Solarpumpe, Röhren-
kollektorfunktion, Drehzahlregelung
und Wärmemengenbilanzierung,
möglichen eine sofortige Zuordnung
von Temperaturen, Temperatur-
differenzen und aktiven Stellgliedern.
Einstellung und Kontrolle des Solar-
systems lassen sich damit auch ohne
„lästige" Handbuchrecherche oder
aufwändige PC-Anbindung realisieren.
Eingänge: für 4 Temperatursensoren
Pt1000
Ausgänge: 2 Halbleiterrelais
Versorgung:
210 ... 250 V~
Gesamtschaltleistung:
4 (2) A 250 V~
