- Seite 1 Montage- und Bedienungsanleitung Installation Bedienung Inbetriebnahme Fehlersuche Systembeispiele Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. 17.01.05...
-
Seite 2: Inhaltsverzeichnis
Betrieb ist nach den anerkannten Regeln der Technik außerhalb des Urheberrechts bedarf der Zustimmung der durchzuführen. Die Unfallverhütungsvorschriften der Berufsge- Firma RESOL - Elektronische Regelungen GmbH. Dies gilt nossenschaften sind zu beachten. Die bestimmungswidrige Ver- insbesondere für Vervielfältigungen / Kopien, Übersetzungen, wendung sowie unzulässige Änderungen bei der Montage führen... -
Seite 3: Technische Daten Und Funktionsübersicht

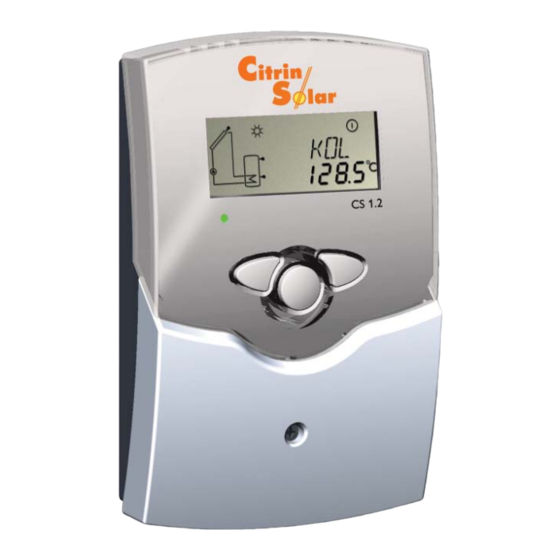

Citrin Solar CS 1.2 Seite 3/20 • System-Monitoring-Display • bis zu 4 Temperatursensoren Pt1000 • Wärmebilanzierung • Funktionskontrolle • Bedienerfreundlich durch einfache Handhabung • montagefreundliches Gehäuse in herausragendem Design • Solarer Betriebsstundenzähler und Thermostatfunktion ê Lieferumfang: 1 x CS 1.2 1 x Zubehörbeutel... - Seite 4 Citrin Solar CS 1.2 Seite 4/20 Anwendungsbeispiele Citrin Solar CS 1.2 Ausführliche Anschluss- pläne zu den aufgezeig- ten Systemen finden Sie in Kapitel 1. CitrinSolar Energie- u. Umwelttechnik GmbH • Böhmerwaldstr. 32 • D-85368 Moosburg • Tel.:+49 (0) 8761/33400 • Fax: +49 (0) 8761/334040...
-
Seite 5: Installation
Citrin Solar CS 1.2 Seite 5/20 Installation Achtung! Display Vor jedem Öffnen des Gehäuses all- 1.1 Montage polige Trennung von der Netzspannung sicherstellen. Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Blende Funktion an dem ausgewählten Ort keinen starken elektro-... -
Seite 6: Standard-Solarsystem
Citrin Solar CS 1.2 Seite 6/20 1.2.1 Klemmenbelegung Anlage 1 Standard-Solarsystem mit 1 Speicher, 1 Pumpe und 3 Sensoren. Der Sensor S4 / TRL kann optional zur Wärme- mengenbilanzierung verwendet werden. ANL 1 (S1) Symbol Beschreibung KOL (S1) Kollektorsensor TSP (S2) -
Seite 7: Bedienung Und Funktion
Citrin Solar CS 1.2 Seite 7/20 Bedienung und Funktion 2.1 Einstelltaster Der Regler wird über die 3 Drucktaster unter dem Display bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Anzeigemenü oder dem Erhöhen von Einstellwerten. Taster 2 wird entsprechend für die umgekehrte Funktion benutzt. -
Seite 8: System-Screen
Citrin Solar CS 1.2 Seite 8/20 2.2.3 System-Screen Der System-Screen (aktives Anlagenschema) zeigt im Reg- ler ausgewählte Schemata. Es besteht aus mehreren System- komponenten-Symbolen, die je nach Anlagenzustand blin- ken, dauerhaft angezeigt oder verborgen werden. nur System-Screen Anzeige Sensoren Sensor Speicher oben... -
Seite 9: Erstinbetriebnahme
Citrin Solar CS 1.2 Seite 9/20 3. Erstinbetriebnahme Bei Erstinbetriebnahme zuerst Anlagenschema einstellen 1. Zuerst Netzverbindung einschalten. Der Regler durchläuft eine Initialisierungsphase, in der die Betriebs-Kontrolllampe rot und grün blinkt. Nach der Initialisierung befindet sich Betriebskontroll- der Regler im automatischen Regelbetrieb mit Werksein- lampe stellung. -
Seite 10: Regelparameter Und Anzeigekanäle
Citrin Solar CS 1.2 Seite 10/20 Regelparameter und Anzeigekanäle 4.1 Kanal-Übersicht Entsprechender Kanal ist nur bei deaktivierter Option Entsprechender Kanal ist vorhanden. Wärmemengenzählung (OWMZ) vorhanden. MEDT Entsprechender Kanal ist vorhanden wenn die zugehörige Der Kanal Frostschutzgehalt (MED%) wird nur eingeblen- Option aktiviert ist. -
Seite 11: Anzeige Kollektortemperatur
Citrin Solar CS 1.2 Seite 11/20 4.1.1 Anzeige Kollektortemperatur Zeigt die momentane Kollektortemperatur an. KOL: Kollektortemperatur • KOL : Kollektortemperatur (S1) Anzeigebereich: -40 ... +250 °C 4.1.2 Anzeige Speichertemperaturen Zeigt die momentane Speichertemperatur an. TSP, TSPU, TSPO: Speichertemperaturen • TSP : Speichertemperatur (S2) Anzeigebereich: -40 ... -
Seite 12: Wärmemengenbilanzierung
Citrin Solar CS 1.2 Seite 12/20 4.1.6 Wärmemengenbilanzierung OWMZ :Wärmemengen- Grundsätzlich ist in Verbindung mit einem Flowmeter eine bilanzierung Wärmemengenbilanzierung möglich. Dazu ist in Kanal Einstellbereich OFF ... ON OWMZ die Option Wärmemengenbilanzierung zu aktivie- Werkseinstellung OFF ren. Der am Flowmeter abzulesende Volumenstrom (l/min) muss VMAX: Volumenstrom in im Kanal VMAX eingestellt werden. -
Seite 13: Speicher-Maximaltemperatur
Citrin Solar CS 1.2 Seite 13/20 4.1.8 Speicher-Maximaltemperatur S MX: Bei Überschreiten der eingestellten Maximaltemperatur wird Speichermaximaltemperatur eine weitere Speicherladung verhindert und somit eine schä- Einstellbereich 2 ... 95 °C digende Überhitzung vermieden. Bei überschrittener Spei- Werkseinstellung 60 °C cher-Maximaltemperatur wird im Display angezeigt. - Seite 14 Citrin Solar CS 1.2 Seite 14/20 4.1.12 Option Frostschutzfunktion OKF: Die Frostschutzfunktion setzt bei Unterschreiten der einge- Frostschutzfunktion stellten Frostschutztemperatur den Ladekreis zwischen Kol- Einstellbereich OFF / ON lektor und dem Speicher in Betrieb, um das Medium vor Werkseinstellung OFF dem einfrieren oder „eindicken“...
- Seite 15 Citrin Solar CS 1.2 Seite 15/20 4.1.15 Thermostatfunktion (ANL = 2) Die Thermostatfunktion arbeitet unabhängig vom Solar- Nachheizung Überschusswärmenutzung betrieb und kann z. B. für eine Überschusswärmenutzung oder eine Nachheizung eingesetzt werden. • NH E < NH A die Thermostatfunktion wird zur Nachheizung verwen- •...
-
Seite 16: Tipps Zur Fehlersuche
Citrin Solar CS 1.2 Seite 16/20 5. Tipps zur Fehlersuche Topfsicherung T4A Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt: Warnsymbol Betriebskontrolllampe Betriebskontrolllampe blinkt rot. Im Display erscheint das Betriebskontrolllampe ist dauerhaft erloschen Symbol und das Symbol blinkt. -
Seite 17: Zubehör
Außentemperaturfühler, Raumtemperaturfühler, Rohr- anlegefühler und Einstrahlungssensoren, auch als Komplett- fühler mit Tauchhülse. Überspannungsschutz Der RESOL Überspannungsschutz SP1 sollte grundsätzlich zum Schutz der empfindlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte Überspannungen (orts- nahe Gewitter etc. ) eingesetzt werden. Flowmeter Wenn sie eine Wärmemengenbilanzierung realisieren möch-... - Seite 18 Citrin Solar CS 1.2 Seite 18/20 Notizen: CitrinSolar Energie- u. Umwelttechnik GmbH • Böhmerwaldstr. 32 • D-85368 Moosburg • Tel.:+49 (0) 8761/33400 • Fax: +49 (0) 8761/334040...
- Seite 19 Citrin Solar CS 1.2 Seite 19/20 Notizen: CitrinSolar Energie- u. Umwelttechnik GmbH • Böhmerwaldstr. 32 • D-85368 Moosburg • Tel.:+49 (0) 8761/33400 • Fax: +49 (0) 8761/334040...
-
Seite 20: Ihr Fachhändler
Citrin Solar CS 1.2 Seite 20/20 Ihr Fachhändler: Anmerkungen Das Design und die Spezifikationen können ohne Vorankündigung geändert werden. Die Abbildungen können sich geringfügig vom Produktionsmodell unterscheiden. CitrinSolar Energie- u. Umwelttechnik GmbH • Böhmerwaldstr. 32 • D-85368 Moosburg • Tel.:+49 (0) 8761/33400 • Fax: +49 (0) 8761/334040...
