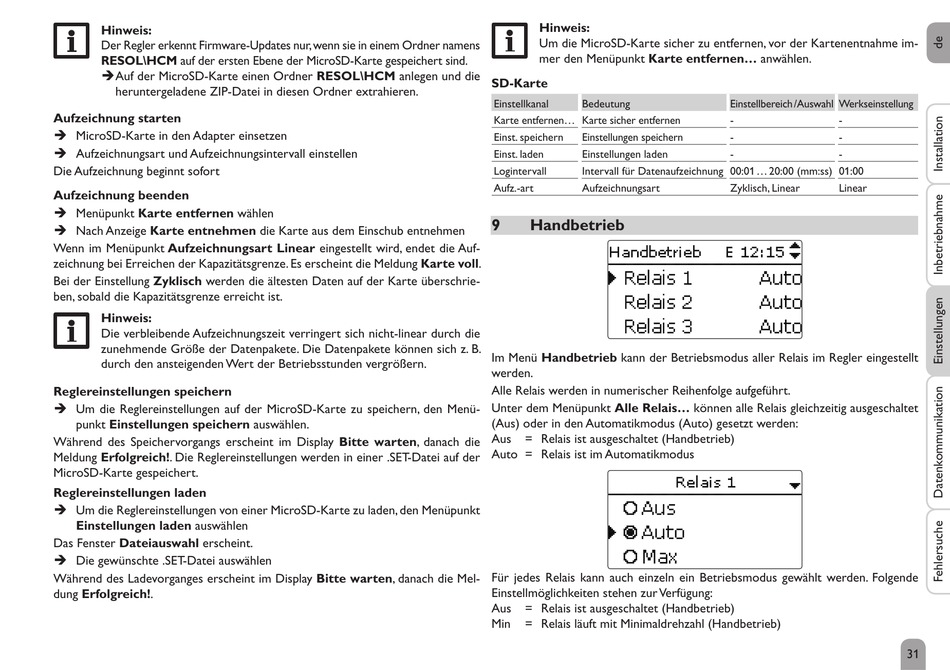

Handbetrieb - Resol DeltaTherm HC mini Handbuch

Hinweis:
Der Regler erkennt Firmware-Updates nur, wenn sie in einem Ordner namens
RESOL\HCM auf der ersten Ebene der MicroSD-Karte gespeichert sind.
ÎAuf der MicroSD-Karte einen Ordner RESOL\HCM anlegen und die
heruntergeladene ZIP-Datei in diesen Ordner extrahieren.
Aufzeichnung starten
Î MicroSD-Karte in den Adapter einsetzen
Î Aufzeichnungsart und Aufzeichnungsintervall einstellen
Die Aufzeichnung beginnt sofort
Aufzeichnung beenden
Î Menüpunkt Karte entfernen wählen
Î Nach Anzeige Karte entnehmen die Karte aus dem Einschub entnehmen
Wenn im Menüpunkt Aufzeichnungsart Linear eingestellt wird, endet die Auf-
zeichnung bei Erreichen der Kapazitätsgrenze. Es erscheint die Meldung Karte voll.
Bei der Einstellung Zyklisch werden die ältesten Daten auf der Karte überschrie-
ben, sobald die Kapazitätsgrenze erreicht ist.
Hinweis:
Die verbleibende Aufzeichnungszeit verringert sich nicht-linear durch die
zunehmende Größe der Datenpakete. Die Datenpakete können sich z. B.
durch den ansteigenden Wert der Betriebsstunden vergrößern.
Reglereinstellungen speichern
Î Um die Reglereinstellungen auf der MicroSD-Karte zu speichern, den Menü-
punkt Einstellungen speichern auswählen.
Während des Speichervorgangs erscheint im Display Bitte warten, danach die
Meldung Erfolgreich!. Die Reglereinstellungen werden in einer .SET-Datei auf der
MicroSD-Karte gespeichert.
Reglereinstellungen laden
Î Um die Reglereinstellungen von einer MicroSD-Karte zu laden, den Menüpunkt
Einstellungen laden auswählen
Das Fenster Dateiauswahl erscheint.
Î Die gewünschte .SET-Datei auswählen
Während des Ladevorganges erscheint im Display Bitte warten, danach die Mel-
dung Erfolgreich!.
Hinweis:
Um die MicroSD-Karte sicher zu entfernen, vor der Kartenentnahme im-
mer den Menüpunkt Karte entfernen... anwählen.
SD-Karte
Einstellkanal Bedeutung
Karte entfernen... Karte sicher entfernen
Einst. speichern Einstellungen speichern
Einst. laden Einstellungen laden
Logintervall Intervall für Datenaufzeichnung 00:01 ... 20:00 (mm:ss) 01:00
Aufz.-art Aufzeichnungsart
9

Handbetrieb

Im Menü Handbetrieb kann der Betriebsmodus aller Relais im Regler eingestellt
werden.
Alle Relais werden in numerischer Reihenfolge aufgeführt.
Unter dem Menüpunkt Alle Relais... können alle Relais gleichzeitig ausgeschaltet
(Aus) oder in den Automatikmodus (Auto) gesetzt werden:
Aus = Relais ist ausgeschaltet (Handbetrieb)
Auto = Relais ist im Automatikmodus
Für jedes Relais kann auch einzeln ein Betriebsmodus gewählt werden. Folgende
Einstellmöglichkeiten stehen zur Verfügung:
Aus = Relais ist ausgeschaltet (Handbetrieb)
Min = Relais läuft mit Minimaldrehzahl (Handbetrieb)
Einstellbereich / Auswahl Werkseinstellung
- -
- -
- -
Zyklisch, Linear Linear
31
