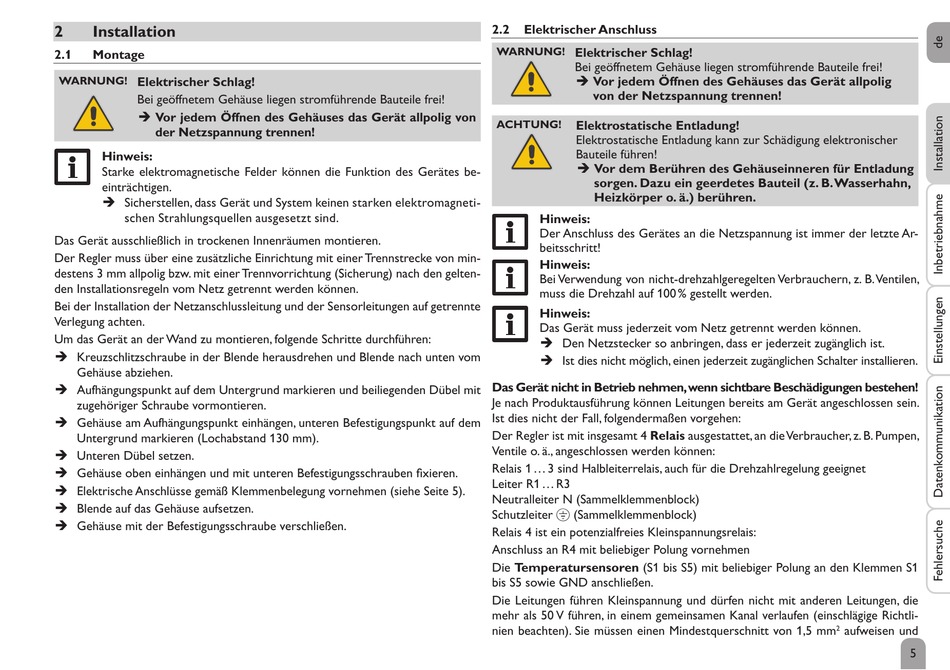

2

Installation

2.1

Montage

WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von
der Netzspannung trennen!
Hinweis:
Starke elektromagnetische Felder können die Funktion des Gerätes be-
einträchtigen.
Î Sicherstellen, dass Gerät und System keinen starken elektromagneti-
schen Strahlungsquellen ausgesetzt sind.
Das Gerät ausschließlich in trockenen Innenräumen montieren.
Der Regler muss über eine zusätzliche Einrichtung mit einer Trennstrecke von min-
destens 3 mm allpolig bzw. mit einer Trennvorrichtung (Sicherung) nach den gelten-
den Installationsregeln vom Netz getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrennte
Verlegung achten.
Um das Gerät an der Wand zu montieren, folgende Schritte durchführen:
Î Kreuzschlitzschraube in der Blende herausdrehen und Blende nach unten vom
Gehäuse abziehen.
Î Aufhängungspunkt auf dem Untergrund markieren und beiliegenden Dübel mit
zugehöriger Schraube vormontieren.
Î Gehäuse am Aufhängungspunkt einhängen, unteren Befestigungspunkt auf dem
Untergrund markieren (Lochabstand 130 mm).
Î Unteren Dübel setzen.
Î Gehäuse oben einhängen und mit unteren Befestigungsschrauben fixieren.
Î Elektrische Anschlüsse gemäß Klemmenbelegung vornehmen (siehe Seite 5).
Î Blende auf das Gehäuse aufsetzen.
Î Gehäuse mit der Befestigungsschraube verschließen.
2.2

Elektrischer Anschluss

WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
ACHTUNG! Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Gehäuseinneren für Entladung
sorgen. Dazu ein geerdetes Bauteil (z. B. Wasserhahn,
Heizkörper o. ä.) berühren.
Hinweis:
Der Anschluss des Gerätes an die Netzspannung ist immer der letzte Ar-
beitsschritt!
Hinweis:
Bei Verwendung von nicht-drehzahlgeregelten Verbrauchern, z. B. Ventilen,
muss die Drehzahl auf 100 % gestellt werden.
Hinweis:
Das Gerät muss jederzeit vom Netz getrennt werden können.
Î Den Netzstecker so anbringen, dass er jederzeit zugänglich ist.
Î Ist dies nicht möglich, einen jederzeit zugänglichen Schalter installieren.
Das Gerät nicht in Betrieb nehmen, wenn sichtbare Beschädigungen bestehen!
Je nach Produktausführung können Leitungen bereits am Gerät angeschlossen sein.
Ist dies nicht der Fall, folgendermaßen vorgehen:
Der Regler ist mit insgesamt 4 Relais ausgestattet, an die Verbraucher, z. B. Pumpen,
Ventile o. ä., angeschlossen werden können:
Relais 1 ... 3 sind Halbleiterrelais, auch für die Drehzahlregelung geeignet
Leiter R1 ... R3
Neutralleiter N (Sammelklemmenblock)
Schutzleiter ⏚ (Sammelklemmenblock)
Relais 4 ist ein potenzialfreies Kleinspannungsrelais:
Anschluss an R4 mit beliebiger Polung vornehmen
Die Temperatursensoren (S1 bis S5) mit beliebiger Polung an den Klemmen S1
bis S5 sowie GND anschließen.
Die Leitungen führen Kleinspannung und dürfen nicht mit anderen Leitungen, die
mehr als 50 V führen, in einem gemeinsamen Kanal verlaufen (einschlägige Richtli-
nien beachten). Sie müssen einen Mindestquerschnitt von 1,5 mm aufweisen und
2
5
