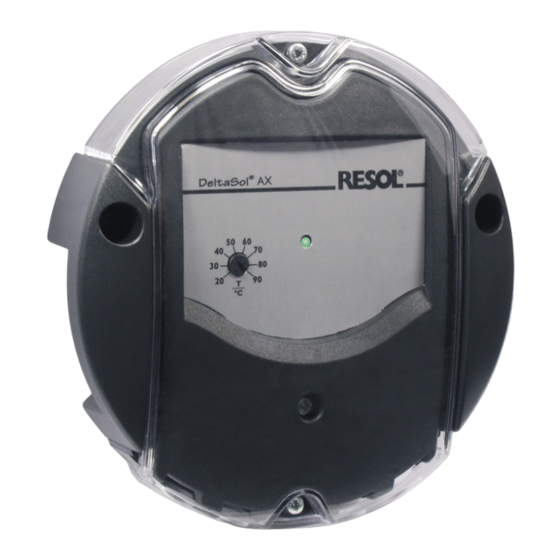

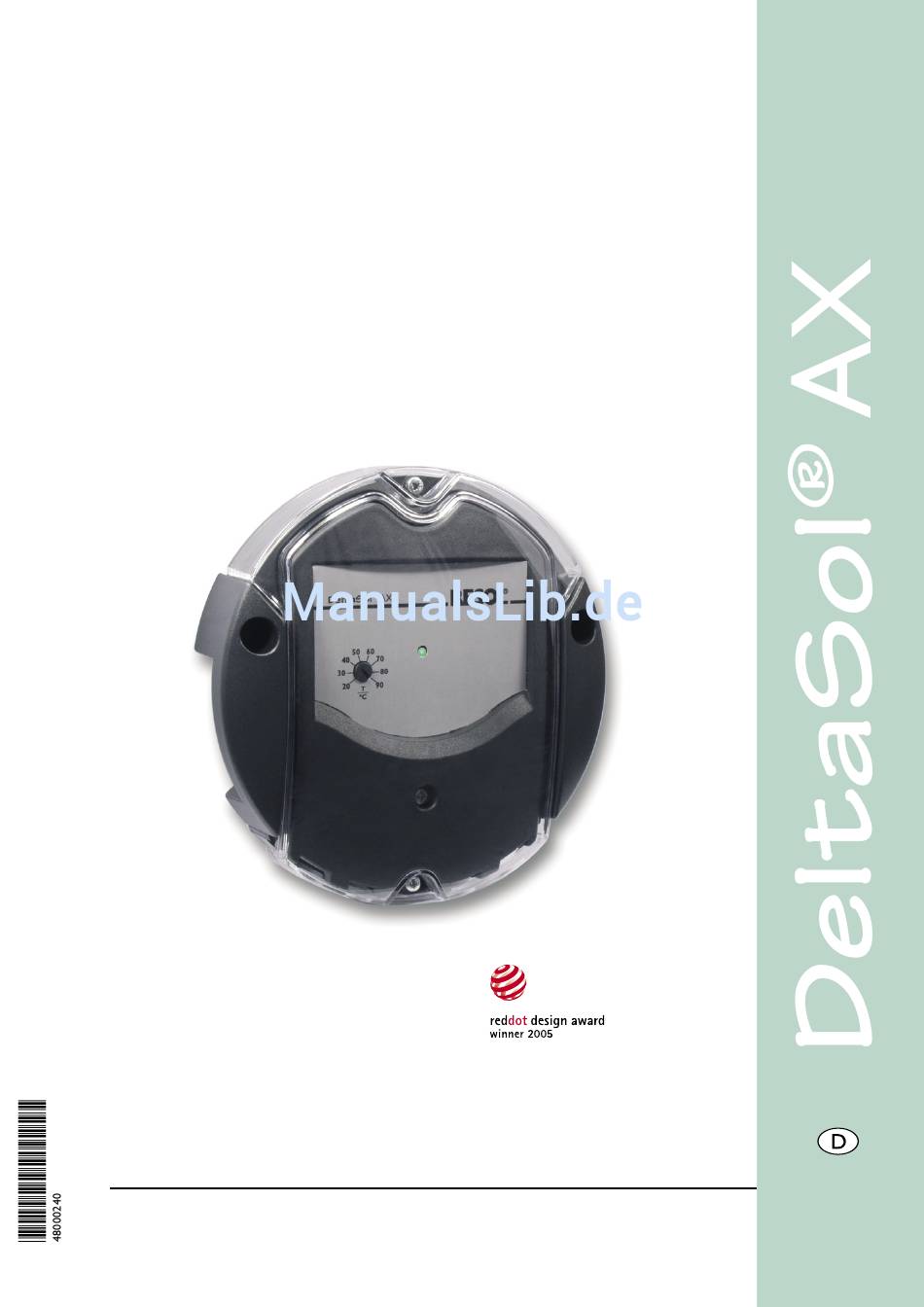

- Seite 1 RESOL DeltaSol ® Montage Anschluss Bedienung Anwendungsbeispiele www.resol.de Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
-
Seite 2: Inhaltsverzeichnis
Betrieb ist nach den anerkannten Regeln derTechnik durchzuführen. außerhalb des Urheberrechts bedarf der Zustimmung der Die Unfallverhütungsvorschriften der Berufsgenossenschaften sind Firma RESOL - Elektronische Regelungen GmbH. Dies gilt zu beachten. Die bestimmungswidrigeVerwendung sowie unzuläs- insbesondere fürVervielfältigungen / Kopien,Übersetzungen, sige Änderungen bei der Montage führen zum Ausschluss jeglicher Mikroverfilmungen und die Einspeicherung in elektronischen... -
Seite 3: Überspannungsschutz
® inkl. 2 Temperatursensoren Pt1000 (1 x FKP6, 1 x FRP6) Zubehör Überspannungsschutz Der RESOL Überspannungsschutz SP1 sollte grundsätzlich zum Schutz der empfindlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte Überspannungen (ortsnahe Blitzeinschläge etc.) eingesetzt werden. RESOL SP1 180 110 10 Elektrostatische Entladung kann zur Schädigung... -
Seite 4: Installation
DeltaSol ® 1. Installation Achtung! Vor jedem Öffnen des Gehäuses all- poligeTrennung von der Netzspannung sicherstellen. Gehäusedeckel Die Montage darf ausschließlich in trockenen Innenräumen Abdeckung erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Funktion an dem ausgewählten Ort keinen starken elektro- Gehäusesockel magnetischen Feldern ausgesetzt sein darf. -
Seite 5: Funktionen Und Einstellungen
DeltaSol ® Funktionen und Einstellungen 2.1 Mini-Schalter und Potenziometer Über die Mini-Schalter (A) werden die Funktionen • Handbetriebsmodus (Mini-Schalter 1) • Maximaltemperaturbegrenzung (Mini-Schalter 2) • Frostschutz (Mini-Schalter 3) • Minimaltemperaturbegrenzung (Mini-Schalter 4) aktiviert (ON) bzw. deaktiviert (OFF). Mit dem Potenziometer (B) wird die Temperatur in °C für die Maximal- oder Minimaltemperaturbegrenzung einge- stellt. -
Seite 6: Maximaltemperaturbegrenzung
DeltaSol ® 2.4 Maximaltemperaturbegrenzung Mit Mini-Schalter 2 wird die Temperaturbegrenzung als Ma- ximaltemperaturbegrenzung aktiviert. Die Temperatur wird als Grenzwert am Potenziometer (B) für den an den Klem- men S2 angeschlossenen Temperaturfühler eingestellt.Bei Überschreiten der eingestellten Maximaltemperatur wird das Relais umgeschaltet und z.B. eine weitere Speicherla- dung verhindert (Überhitzungsschutz). -
Seite 7: Hinweise Bei Störungen
DeltaSol ® Hinweise bei Störungen Sollte die Regelung einmal nicht einwandfrei arbeiten, über- prüfen Sie bitte folgende Punkte: Schaltet das Gerät bei angelegter Netzspannung nicht kor- Halter für Ersatzsicherung rekt, überprüfen Sie zuerst die Sicherung. Der Regler ist mit (Abdeckung Innenseite) einer Feinsicherung T4A abgesichert. -
Seite 8: Heizkreis-Rücklaufanhebung
DeltaSol ® Heizkreis-Rücklaufanhebung 9 10 11 RO RC N N L Schutzleiter-Sammelklemme benutzen! Überschreitet die Temperaturdifferenz ∆T zwischen dem sich dabei. Sinkt die Differenz 1,6 K (Hysterese, nicht verän- Speicher-Sensor S1 und Heizkreis-Rücklauf-Sensor S2 die derbar) unter die eingestellte Temperaturdifferenz, wird das Ventil wieder in Ausgangsposition geschaltet. - Seite 9 DeltaSol ® Speicherladung durch Festbrennstoffkessel 9 10 11 RO RC N N L Schutzleiter-Sammelklemme benutzen! Der Regler vergleicht die Temperatur am Sensor des Fest- ne Minimaltemperatur erreicht oder überschritten ist. Die stoff- oder Kaminkessels (S1) mit der Temperatur am Sensor Temperaturdifferenz verringert sich.
-
Seite 10: Anhang Fehlersuche
DeltaSol ® Anhang Fehlersuche Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher,Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;... -
Seite 11: Kollektortemperatur Ist
DeltaSol ® Speicher kühlen über Nacht aus Die Solarkreispumpe läuft nicht, obwohl der Kollektor deutlich wärmer als der Speicher ist kein Strom vorhanden; Kollektorkreispumpe Leuchtet die Kontroll- Sicherungen prüfen / aus- läuft nachts? lampe am Regler? tauschen und Stromzufüh- Reglerfunktion prüfen rung überprüfen. -
Seite 12: Ihr Fachhändler
DeltaSol ® Notizen RESOL - Elektronische Regelungen GmbH Heiskampstraße 10 D - 45527 Hattingen Tel.: +49 (0) 23 24 / 96 48 - 0 Fax: +49 (0) 23 24 / 96 48 - 55 www.resol.de info@resol.de Ihr Fachhändler: Anmerkungen Das Design und die Spezifikationen können ohne Vorankündigung geändert werden.
