Resol DeltaTherm HC mini Handbuch Seite 15

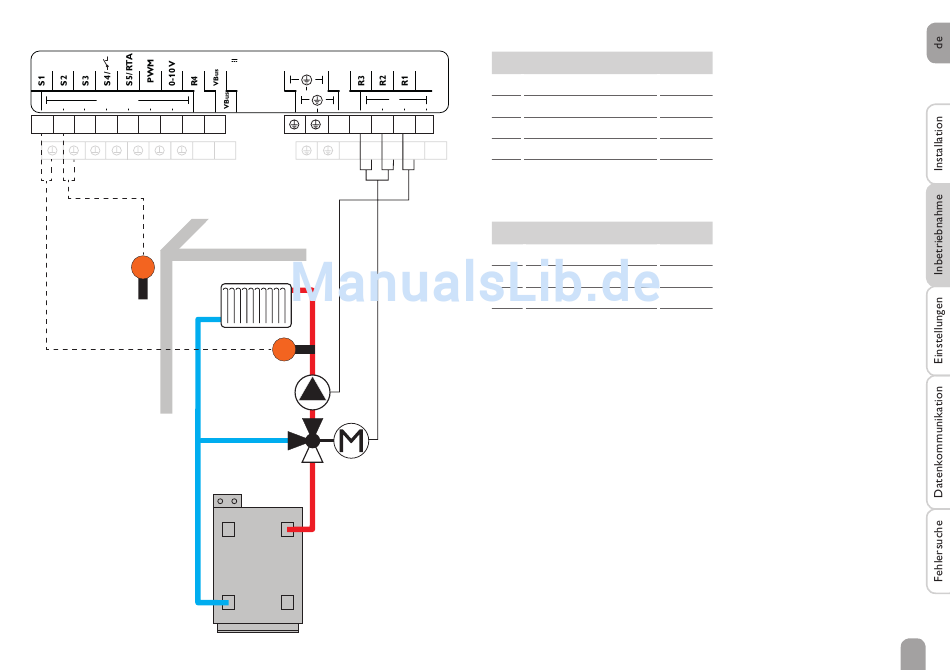

Schema 1: ein gemischter Heizkreis
Sensors
R4|1 (1) A 30V
GND R4
1 2 3 4 5 6 7 8
10
S2
R1-R3|1 (1) A 240 V~
N
9 R3 R2
11 N N
S1
R1
R2/3
Sensoren
L
S1 Vorlauf HK
S2 Außen
R1 L
S3 frei
S4 frei
N N
S5 frei
R1 Pumpe HK
R2 Mischer auf
R3 Mischer zu
R4 frei
Mit dem Vorlaufsensor S1 und dem Außensensor S2 wird ein gemischter Heizkreis
witterungsgeführt geregelt.
1 / GND
2 / GND
3 / GND
4 / GND
5 / GND
Relais
R1 / N / PE
R2 / N / PE
R3 / N / PE
8 / 10
15
