Heizkreis - Resol DeltaTherm HC mini Handbuch

Einstellkanal Bedeutung
Sensor Kessel Auswahl Kesselsensor
0-10 V Option 0-10 Volt
0-10 V Untermenü 0-10 Volt
TSoll 1 Untere Kesseltemperatur
Volt 1 Untere Spannung
TSoll 2 Obere Kesseltemperatur
Volt 2 Obere Spannung
Tmin Kesselmindesttemperatur
Tmax Kesselmaximaltemperatur
Sensor Vorlauf Option Vorlaufsensor
Sensor Zuweisung Vorlaufsensor
Intervall Überwachungsintervall
Hysterese Hysterese für Korrektur
Korrektur Korrektur für Spannungssignal 0,1 ... 1,0 V
Mindestlaufz. Option Mindestlaufzeit
tMin Mindestlaufzeit
Option 0-10 V
Wenn die Option 0-10 V aktiviert wird, erscheint das Untermenü 0-10 V und der
Anforderung kann ein 0-10-V-Ausgang zugewiesen werden.
Der Regler kann mit dieser Option Wärmeerzeuger mit einer 0-10-V-Schnittstelle
modulierend anfordern.

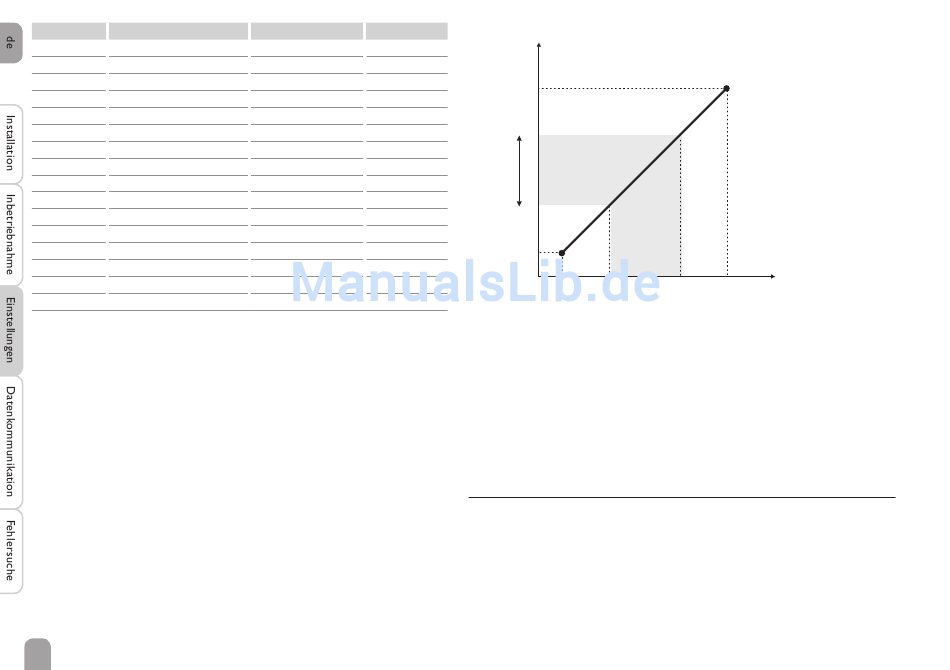

Die Kennlinie für das 0-10-V-Signal in Abhängigkeit von der Kesselsolltemperatur
wird nach Vorgabe des Kesselherstellers durch 2 Punkte festgelegt. Bei Temperatur
TSoll 1 beträgt das Spannungssignal für den Wärmeerzeuger Volt 1. Bei Tempe-
ratur TSoll 2 beträgt das Spannungssignal für den Wärmeerzeuger Volt 2. Der
Regler berechnet die daraus resultierende Kennlinie automatisch.
22
Einstellbereich / Auswahl Werkseinstellung
systemabhängig S3
Ja, Nein Nein
- -
10 ... 90 °C 10 °C
0,0 ... 10,0 V 1,0 V
10 ... 90 °C 80 °C
0,0 ... 10,0 V 8,0 V
1 ... 90 °C 10 °C
1 ... 90 °C 80 °C
Ja, Nein Nein
systemabhängig S3
10 ... 600 s 30 s
0,5 ... 20,0 K 1,0 K
0,1 V
Ja, Nein Nein
0 ... 120 min 10 min
Spannungssignal in V
10
9
Volt 2 8
7
6
5
4
3
2
1
Volt 1
0
0 10 20 30 40
TSoll 1 Tmin
Mit den Einstellkanälen Tmax und Tmin können die Maximal- und Minimaltempe-
raturen für die Kesselsolltemperatur eingestellt werden.
Wenn die Option Sensor Vorlauf aktiviert wird, prüft der Regler, ob die errech-
nete Solltemperatur im Wärmeerzeuger erreicht wird und passt das Spannungssi-
gnal gegebenenfalls an. Dazu wird nach Ablauf des Intervalls die Temperatur am
Sensor im Kesselvorlauf überprüft. Weicht die gemessene Temperatur um mehr
als die Hysterese von der Kesselsolltemperatur ab, wird das Spannungssignal um
den Wert Korrektur angepasst. Dieser Vorgang wiederholt sich, bis die gemessene
Temperatur der Kesselsolltemperatur entspricht.
Wenn die Option Mindestlaufzeit aktiviert wird, kann eine Mindestlaufzeit für
die Anforderung eingestellt werden.
6.2

Heizkreis

Der Regler verfügt über einen Heizkreis: Die folgenden Heizkreis-Varianten sind
möglich:
• 1 gemischter witterungsgeführter Heizkreis
• 1 ungemischter witterungsgeführter Heizkreis
• 1 gemischter konstanter Heizkreis
Kesselsolltemperatur in °C
50 60 70 80 90 100
Tmax TSoll 2
