Resol DeltaTherm HC mini Handbuch Seite 16

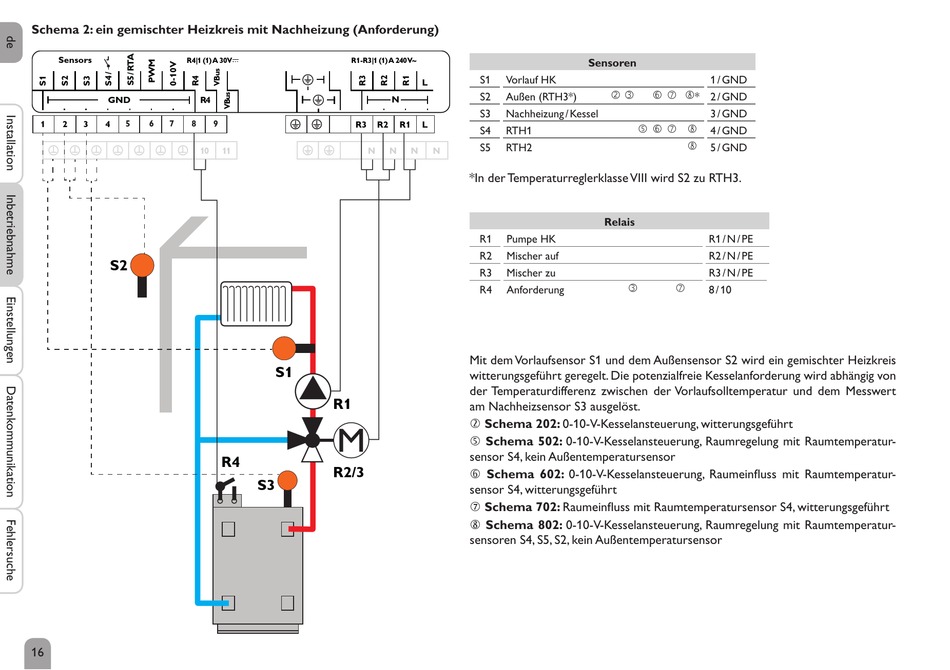

Schema 2: ein gemischter Heizkreis mit Nachheizung (Anforderung)
Sensors
R4|1 (1) A 30V
GND R4
1 2 3 4 5 6 7 8
10
S2
16
R1-R3|1 (1) A 240 V~
N
9 R3 R2
11 N N
S1
R1
R4
R2/3
S3
S1 Vorlauf HK
L
S2 Außen (RTH3*)
S3 Nachheizung / Kessel
R1 L
S4 RTH1
S5 RTH2
N N
*In der Temperaturreglerklasse VIII wird S2 zu RTH3.
R1 Pumpe HK
R2 Mischer auf
R3 Mischer zu
R4 Anforderung
Mit dem Vorlaufsensor S1 und dem Außensensor S2 wird ein gemischter Heizkreis
witterungsgeführt geregelt. Die potenzialfreie Kesselanforderung wird abhängig von
der Temperaturdifferenz zwischen der Vorlaufsolltemperatur und dem Messwert
am Nachheizsensor S3 ausgelöst.
 Schema 202: 0-10-V-Kesselansteuerung, witterungsgeführt
 Schema 502: 0-10-V-Kesselansteuerung, Raumregelung mit Raumtemperatur-
sensor S4, kein Außentemperatursensor
 Schema 602: 0-10-V-Kesselansteuerung, Raumeinfluss mit Raumtemperatur-
sensor S4, witterungsgeführt
 Schema 702: Raumeinfluss mit Raumtemperatursensor S4, witterungsgeführt
 Schema 802: 0-10-V-Kesselansteuerung, Raumregelung mit Raumtemperatur-
sensoren S4, S5, S2, kein Außentemperatursensor
Sensoren
1 / GND
     * 2 / GND
3 / GND
   
4 / GND

5 / GND
Relais
R1 / N / PE
R2 / N / PE
R3 / N / PE
 
8 / 10
