5.2 Statusmenü
Das Statusmenü enthält Informationen über den aktuellen Zustand des Heizkreises.
Zudem werden die Mess- / Bilanzwerte und Meldungen aufgeführt.
5.3

Heizung

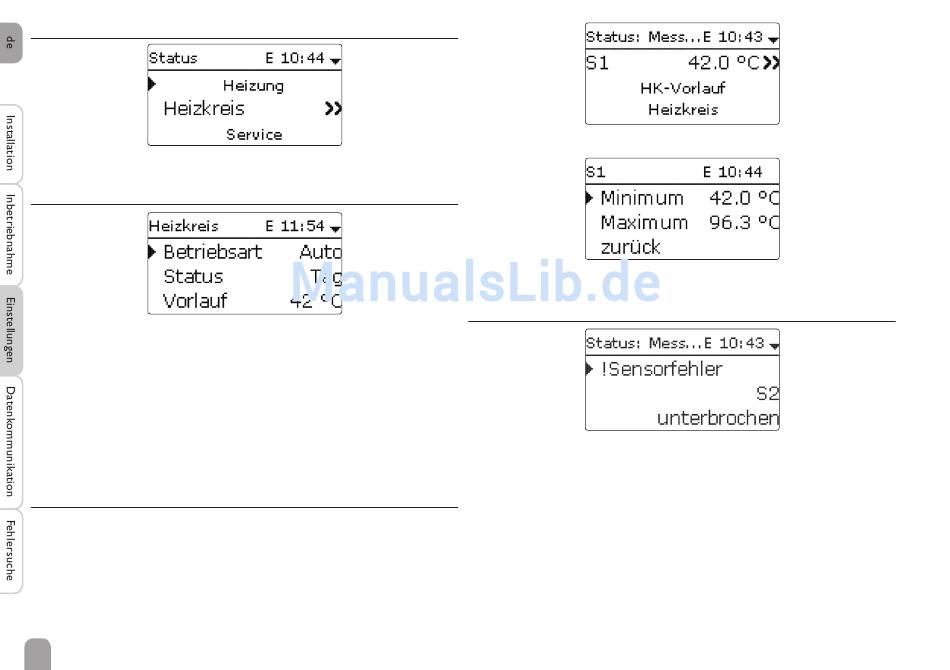

Im Menü Status / Heizkreis wird der Status des Heizkreises angezeigt. Der Status
des Heizkreises ist auch der Startbildschirm. In diesem kann die Betriebsart des
Heizkreises gewechselt werden:
Automatik: Automatischer Heizbetrieb.
Tag: Konstanter Heizbetrieb mit der eingestellten Tageskorrektur.
Nacht: Konstanter Heizbetrieb mit der eingestellten Nachtkorrektur und dem ge-
wählten Absenkmodus.
Urlaub: Für einen einstellbaren Zeitraum konstanter Heizbetrieb mit der einge-
stellten Nachtkorrektur und einem gewählten Absenkmodus.
Aus: Der Heizkreis ist ausgeschaltet. Der Frostschutz für den Heizkreis bleibt aktiv.
5.4

Mess- / Bilanzwerte

Im Menü Status / Mess- / Bilanzwerte werden alle aktuellen Messwerte sowie
verschiedene Bilanzwerte angezeigt. Einige der Anzeigezeilen können angewählt
werden, um in ein Untermenü zu gelangen.
Für jeden Sensor und jedes Relais wird angezeigt, welcher Komponente oder wel-
cher Funktion es zugewiesen ist. Wenn neben der zugewiesenen Funktion eines
Sensors das Symbol am Rand des Displays erscheint, hat dieser Sensor mehrere
▶
Funktionen, zu denen mit dem Lightwheel
und Relais des Reglers werden in numerischer Reihenfolge aufgelistet.
20
gescrollt werden kann. Die Sensoren
®
Wenn eine Zeile mit einem Messwert angewählt wird, öffnet sich ein weiteres Un-
termenü.
Wenn z. B. S1 angewählt wird, öffnet sich ein Untermenü, in dem der Minimal- und
Maximalwert angezeigt werden.
5.5

Meldungen

Im Menü Status / Meldungen werden nicht quittierte Fehler- und Warnmeldungen
angezeigt.
Im Normalbetrieb wird Alles in Ordnung angezeigt.
Ein Kurzschluss (kurzgeschlossen) oder Leitungsbruch (unterbrochen) an ei-
nem Sensoreingang wird als !Sensorfehler dargestellt.
