Ein- / Ausgänge / Ausgänge
Einstellkanal Bedeutung
R1 ... R4 Auswahl Relaisausgang
Ansteuerung Ansteuerungsmodus
Profil PWM-Kennlinie
Min. Drehz. Minimaldrehzahl
SD
Sensors
R4|1 (1) A 30V
GND R4
1 2 3 4 5 6 7 8
10
2

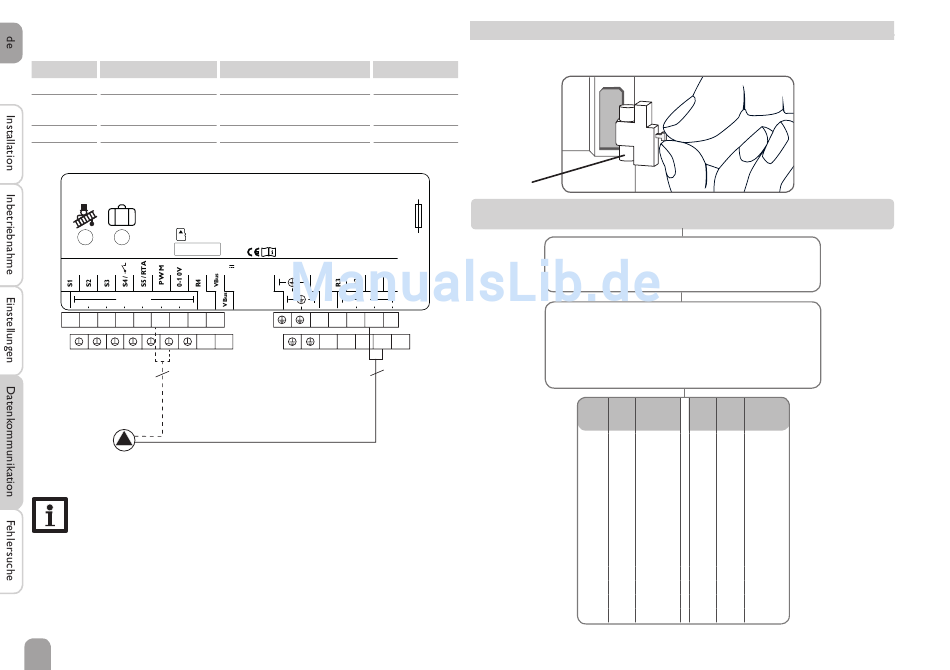

Beispiel für den elektrischen Anschluss einer Hocheffizienzpumpe
Hinweis:
Wenn für einen Ausgang die Ansteuerungsart PWM, Adapter oder
0 -10 V ausgewählt wird, erweitert sich der Einstellbereich der Minimal-
drehzahl für diesen Ausgang auf 20 ... 100 %.
34
Einstellbereich / Auswahl Werkseinstellung
- -
Adapter, 0-10 V (nur R1), PWM
Standard
(nur R1), Standard
Solar, Heizung Heizung
(20) 30 ... 100 % 30 %
100 ... 240 V
50-60 Hz
IP 20
R1-R3|1 (1) A 240 V~
L
N
9 R3 R2 R1 L
11 N N N
3
12

Fehlersuche

Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt.
Sicherung
T4A
Lightwheel ® blinkt rot.
Sensordefekt. In entsprechendem Sensor-Anzeige-
kanal wird anstatt einer Temperatur ein Fehlercode
angezeigt.
Kurzschluss oder Leitungsbruch.
Abgeklemmte Temperatursensoren können mit einem
Widerstands-Messgerät überprüft werden und haben
N
bei den entsprechenden Temperaturen die untenste-
henden Widerstandswerte.
°C °F Ω °C °F Ω
Pt1000 Pt1000
-10 14 961 55 131 1213
-5 23 980 60 140 1232
0 32 1000 65 149 1252
5 41 1019 70 158 1271
10 50 1039 75 167 1290
15 59 1058 80 176 1309
20 68 1078 85 185 1328
25 77 1097 90 194 1347
30 86 1117 95 203 1366
35 95 1136 100 212 1385
40 104 1155 105 221 1404
45 113 1175 110 230 1423
50 122 1194 115 239 1442
