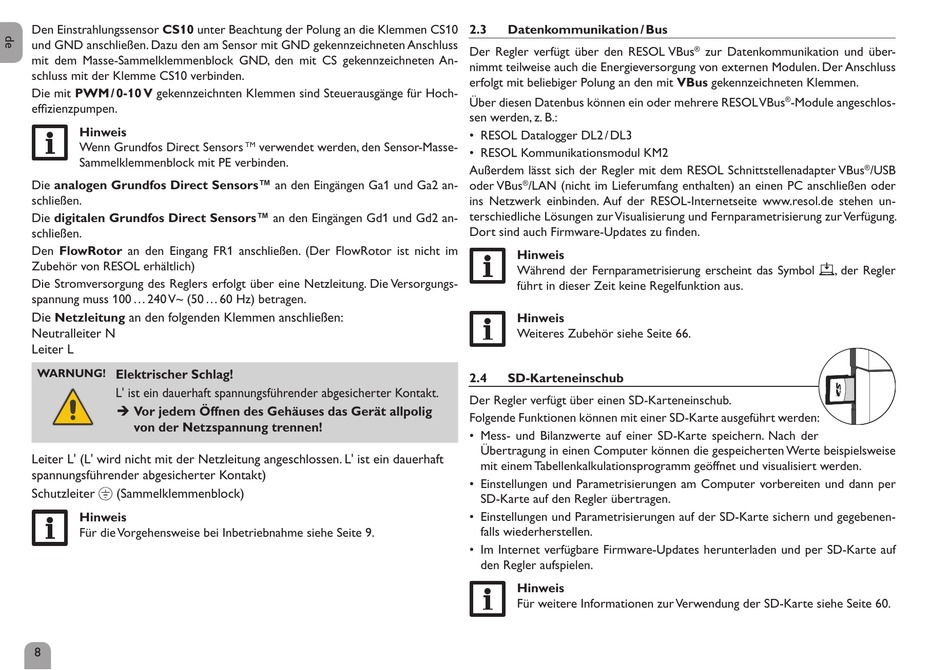

Den Einstrahlungssensor CS10 unter Beachtung der Polung an die Klemmen CS10
und GND anschließen. Dazu den am Sensor mit GND gekennzeichneten Anschluss
mit dem Masse-Sammelklemmenblock GND, den mit CS gekennzeichneten An-
schluss mit der Klemme CS10 verbinden.
Die mit PWM / 0-10 V gekennzeichnten Klemmen sind Steuerausgänge für Hoch-
effizienzpumpen.
Hinweis
Wenn Grundfos Direct Sensors
Sammelklemmenblock mit PE verbinden.
Die analogen Grundfos Direct Sensors™ an den Eingängen Ga1 und Ga2 an-
schließen.
Die digitalen Grundfos Direct Sensors™ an den Eingängen Gd1 und Gd2 an-
schließen.
Den FlowRotor an den Eingang FR1 anschließen. (Der FlowRotor ist nicht im
Zubehör von RESOL erhältlich)
Die Stromversorgung des Reglers erfolgt über eine Netzleitung. Die Versorgungs-
spannung muss 100 ... 240 V~ (50 ... 60 Hz) betragen.
Die Netzleitung an den folgenden Klemmen anschließen:
Neutralleiter N
Leiter L
WARNUNG! Elektrischer Schlag!
L' ist ein dauerhaft spannungsführender abgesicherter Kontakt.
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Leiter L' (L' wird nicht mit der Netzleitung angeschlossen. L' ist ein dauerhaft
spannungsführender abgesicherter Kontakt)
Schutzleiter ⏚ (Sammelklemmenblock)
Hinweis
Für die Vorgehensweise bei Inbetriebnahme siehe Seite 9.
8
verwendet werden, den Sensor-Masse-
TM
2.3

Datenkommunikation / Bus

Der Regler verfügt über den RESOL VBus
nimmt teilweise auch die Energieversorgung von externen Modulen. Der Anschluss
erfolgt mit beliebiger Polung an den mit VBus gekennzeichneten Klemmen.
Über diesen Datenbus können ein oder mehrere RESOL VBus
sen werden, z. B.:
• RESOL Datalogger DL2 / DL3
• RESOL Kommunikationsmodul KM2
Außerdem lässt sich der Regler mit dem RESOL Schnittstellenadapter VBus
oder VBus /LAN (nicht im Lieferumfang enthalten) an einen PC anschließen oder
®
ins Netzwerk einbinden. Auf der RESOL-Internetseite www.resol.de stehen un-
terschiedliche Lösungen zur Visualisierung und Fernparametrisierung zur Verfügung.
Dort sind auch Firmware-Updates zu finden.
Hinweis
Während der Fernparametrisierung erscheint das Symbol , der Regler
führt in dieser Zeit keine Regelfunktion aus.
Hinweis
Weiteres Zubehör siehe Seite 66.
2.4

SD-Karteneinschub

Der Regler verfügt über einen SD-Karteneinschub.
Folgende Funktionen können mit einer SD-Karte ausgeführt werden:
• Mess- und Bilanzwerte auf einer SD-Karte speichern. Nach der
Übertragung in einen Computer können die gespeicherten Werte beispielsweise
mit einem Tabellenkalkulationsprogramm geöffnet und visualisiert werden.
• Einstellungen und Parametrisierungen am Computer vorbereiten und dann per
SD-Karte auf den Regler übertragen.
• Einstellungen und Parametrisierungen auf der SD-Karte sichern und gegebenen-
falls wiederherstellen.
• Im Internet verfügbare Firmware-Updates herunterladen und per SD-Karte auf
den Regler aufspielen.
Hinweis
Für weitere Informationen zur Verwendung der SD-Karte siehe Seite 60.
zur Datenkommunikation und über-
®
-Module angeschlos-
®
/USB
®
