AX HE
DeltaSol
Temperaturdifferenzregler
Handbuch für den Fachhandwerker
Installation
Bedienung
Funktionen und Optionen
Fehlersuche
de
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu
können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
www.resol.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Resol DeltaSol AX HE
Inhaltszusammenfassung für Resol DeltaSol AX HE
- Seite 1 Handbuch für den Fachhandwerker Installation Bedienung Funktionen und Optionen Fehlersuche Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf. www.resol.de...
- Seite 2 Sicherheitshinweise Zielgruppe Bitte beachten Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Diese Anleitung richtet sich ausschließlich an autorisierte Fachkräfte. Menschen und Sachwerte auszuschließen. Elektroarbeiten dürfen nur von Elektrofachkräften durchgeführt werden. Vorschriften Die erstmalige Inbetriebnahme hat durch den Ersteller der Anlage oder einen von ihm benannten Fachkundigen zu erfolgen.
-
Seite 3: Inhaltsverzeichnis

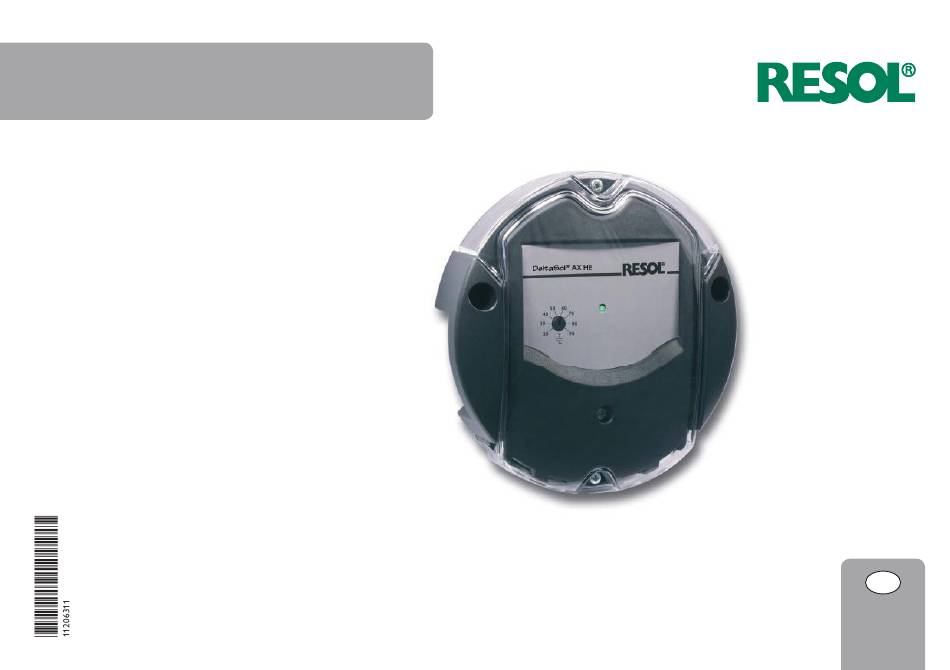

Temperaturdifferenzregler DeltaSol AX HE ® Der Regler DeltaSol AX HE ist die einfachste Lösung für alle Differenzregelungen. Zusätzlich verfügt der Regler über eine Frostschutzfunktion sowie eine einstellbare ® Ausgestattet mit einem elektromechanischen Relais und einem PWM-Ausgang, Grenztemperatur für eine Maximal- oder Minimaltemperaturbegrenzung. Die beilie- übernimmt der DeltaSol AX HE die drehzahlgeregelte Ansteuerung einer gende Silikon-Dichtschnur ermöglicht einen Schutz gegen Tropfwasser. -
Seite 4: Übersicht
Übersicht Installation Montage • Einstellbare Temperaturdifferenz 2 … 16 K, Hysterese 1,6 K Elektrischer Schlag! WARNUNG! • 1 PWM-Ausgang für die drehzahlgeregelte Ansteuerung einer Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! Hocheffizienzpumpe Î Vor jedem Öffnen des Gehäuses das Gerät allpolig •... - Seite 5 Um das Gerät an der Wand zu montieren, folgende Schritte durchführen: 112mm Potenziometer Einschalttemperatur- differenz Potenziometer Minimaldrehzahl HE-Pumpe Potenziometer Sicherung T4A Temperaturbegrenzung Jumper PWM- Kennlinie Netzanschluss DIP-Schalter Sensor 1, 2 PWM-Ausgang Relais (Verbraucher) Erdungsklemme (Sammelklemmenblock)
-
Seite 6: Elektrischer Anschluss
Bedienung und Funktion Elektrischer Anschluss Blinkcodes Elektrischer Schlag! WARNUNG! Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! Die Betriebskontroll-LED zeigt den aktuellen Betriebszustand des Reglers an. Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspannung trennen! Farbe dauerhaft blinkend schnell blinkend Elektrostatische Entladung! -
Seite 7: Einschalttemperaturdifferenz
Mit den DIP-Schaltern (A) können die folgenden Funktionen aktiviert (ON) oder Maximaltemperaturbegrenzung deaktiviert (OFF) werden. Mit DIP-Schalter 2 wird die Temperaturbegrenzung • Handbetriebsmodus (DIP-Schalter 1) als Maximaltemperaturbegrenzung aktiviert. Die • Maximaltemperaturbegrenzung (DIP-Schalter 2) Grenztemperatur wird am Potenziometer C einge- • Frostschutz (DIP-Schalter 3) stellt. -
Seite 8: Minimaltemperaturbegrenzung
Minimaltemperaturbegrenzung Anwendungsbeispiele Standard-Solarsystem mit 1 Speicher Mit DIP-Schalter 4 wird die Temperaturbegrenzung als Minimaltemperaturbegrenzung aktiviert. Die Grenz- Der Regler ermittelt die Temperaturdifferenz zwischen temperatur wird am Potenziometer C eingestellt. Kollektorsensor S1 und Speichersensor S2. Sobald die Referenzsensor ist der an den Klemmen S1 angeschlos- Differenz größer oder gleich dem eingestellten Wert sene Sensor. -
Seite 9: Heizkreis-Rücklaufanhebung
Heizkreis-Rücklaufanhebung Wärmeaustauschregelung Der Regler ermittelt die Temperaturdifferenz zwischen Wenn die Temperaturdifferenz zwischen Sensor S1 Speichersensor S1 und Heizkreis-Rücklaufsensor S2. (Speicher 1) und Sensor S2 (Speicher 2) den einge- Sobald die Differenz größer oder gleich dem einge- stellten Wert überschreitet, wird die Umwälzpumpe stellten Wert für die Einschalttemperaturdifferenz ist, eingeschaltet. -
Seite 10: Speicherladung Durch Festbrennstoffkessel
Speicherbeladung durch Festbrennstoffkessel Zubehör Der Regler ermittelt die Temperaturdifferenz zwischen Festbrennstoffkesselsensor (S1) und Speichersensor (S2). Das Relais (RO) wird aktiviert, wenn beide Ein- schaltbedingungen erfüllt sind: • die Temperaturdifferenz hat die Einschalttemperatur- differenz überschritten • die Temperatur am Festbrennstoffkesselsensor liegt über der Minimaltemperatur Wenn die Differenz um 1,6 K (nicht- einstellbare Hyste- rese) unter die eingestellte Temperaturdifferenz sinkt,... - Seite 11 1000 1252 1019 1271 1039 1290 1058 1309 1078 1328 1097 1347 1117 1366 1136 100 212 1385 1155 105 221 1404 1175 110 230 1423 1194 115 239 1442 Hinweis: Für Antworten auf häufig gestellte Fragen (FAQ) siehe www.resol.de...
- Seite 12 Eine Verwendung außerhalb des Urheberrechts bedarf der Zeichnungen und Texte aus, sie haben lediglich Beispielcharakter. Werden darin Zustimmung der Firma RESOL – Elektronische Regelungen GmbH. Dies gilt insbe- vermittelte Inhalte benutzt oder angewendet, so geschieht dies ausdrücklich auf sondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverfilmungen und die...
