Resol DeltaSol Plus Bedienungsanleitung

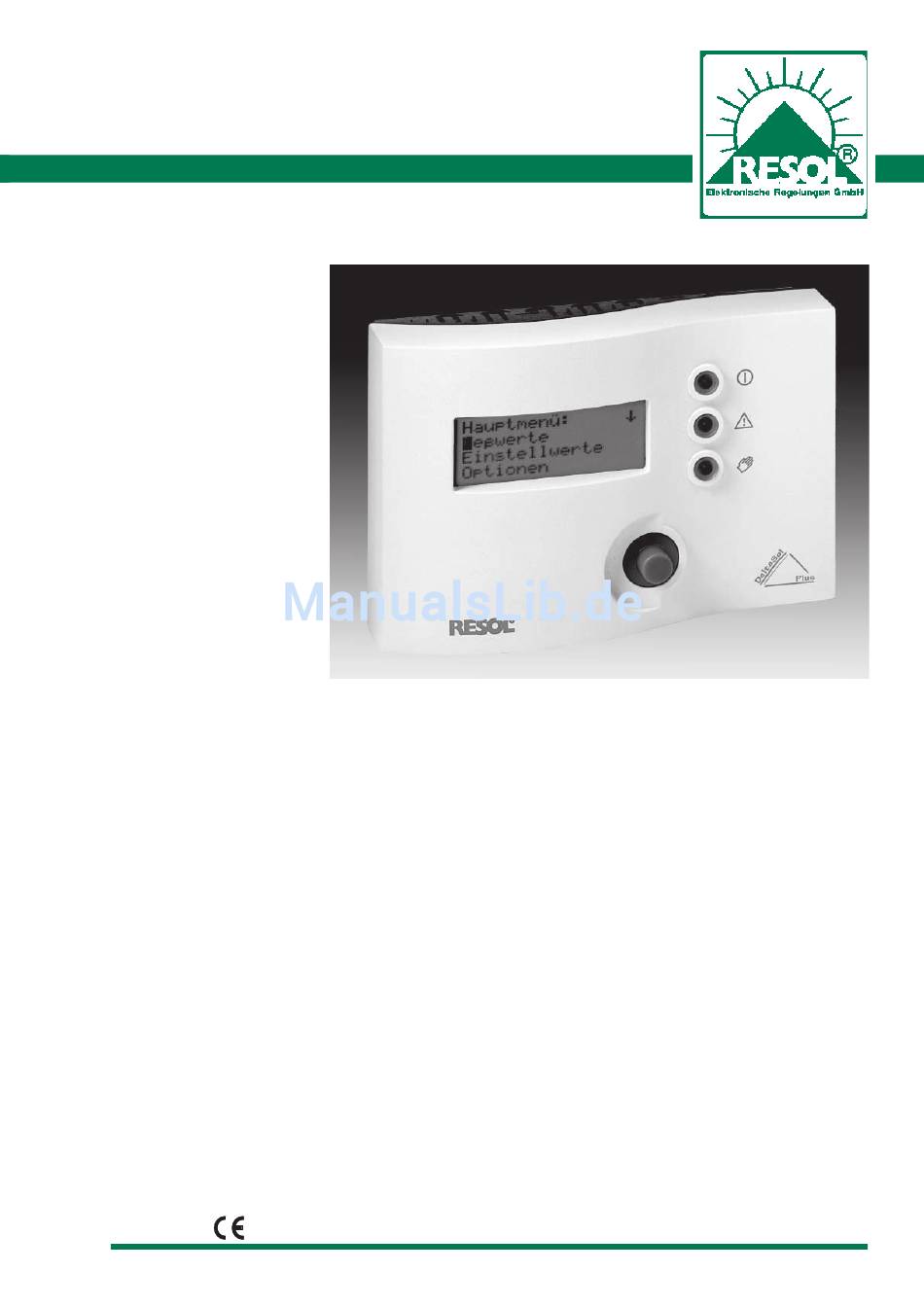

RESOL DeltaSol Plus
Universeller Temperaturdifferenzregler
mit integrierter Wärmemengenzählung
Montage- und Bedienungsanleitung
• universeller Temperatur-
differenzregler für den
Einsatz in Solar- und Heiz-
systemen
• integrierte Wärmemen-
genzählung
• Bedienerfreundlichkeit
durch einfache Handha-
bung
• Funktionskontrolle
• Textdisplay mit Menüsteu-
erung über Drehimpuls-
geber
• montagefreundliches Ge-
häuse
• RS232-Schnittstelle für
den Anschluss an einen PC
Technische Daten
RESOL DeltaSol Plus
Gehäuse:
Kunststoff, steckbar
Abmessungen:
150 x 102 x 52 mm
Schutzart:
IP30 / DIN 40050
Display:
Klartext, 4zeilig
Schaltpunkte:
einstellbar über Menü
Regelbereich
-40°C...+180°C
Umgebungstemperatur:
0 ... 40 °C
Reglereinstellung:
Menüführung
Eingänge:
• DeltaSol Plus / Flowmeter
5Temperaturfühler Pt1000
• DeltaSol Plus / V40
4Temperaturfühler Pt1000,
1 Volumenstrommessgerät
(RESOL V40)
© RESOL 0098
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
Der innovative elektronische Temperaturdifferenzregler RESOL DeltaSol Plus mit integrier-
ter Wärmemengenzählung ist das Kernstück für den effizienten Betrieb von thermischen
Solaranlagen.
DeltaSol Plus
Der Regler RESOL DeltaSol Plus ist für den universellen Einsatz in Solar- und Heiz-
systemen ausgelegt. In Erweiterung der RESOL Reglerserie DeltaSol wurde diese Vari-
ante speziell für die vom Bundesamt für Wirtschaft geförderten Solaranlagen mit inte-
grierter Wärmemengenmessung programmiert.
Zur optimalen Anpassung an das Solarsystem wurden 3 Varianten der Regelung konzi-
piert. In der Version DeltaSol Plus / Flowmeter ist eine einfache Wärmemengenzählung
integriert, ohne dass ein zusätzliches Volumenmessteil eingesetzt werden muss. Durch
die hierbei zur Verfügung stehenden 5 Temperaturfühler lassen sich zusätzliche Regel-
funktionen realisieren. Mit den Versionen DeltaSol Plus / V40 und / VTP-S15 ste-
hen 2 weitere Varianten für einfache Solarsysteme mit einer erhöhten Messgenauigkeit
für die Wärmemengenzählung zur Verfügung.
Bei der Gestaltung des Gehäuses wurde bewusst die Reduzierung auf das Wesentliche
angestrebt. Das zentrale Bedienelement ist der Drehknopf mit integriertem Druckta-
ster. In Kombination mit dem 4zeiligen Textdisplay lassen sich hiermit sowohl Menü-
systeme zugänglich machen, als auch die Einstellwerte in vorgegebenen Grenzen vari-
ieren. Durch das einfache Konzept werden dem Benutzer Berührungsängste genommen,
da er nicht zwischen verschiedenen Bedienungselementen auswählen muss.
In dieser Ausführung ist mit einer RS232-Schnittstelle für die direkte Datenausgabe auf
einen PC ausgerüstet.
Der Regler RESOL DeltaSol Plus ist auch als individuelle OEM-Ausführung liefer-
bar, so dass weitere Systemanpassungen möglich sind.
Irrtum und technische Änderungen behalten wir uns vor
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 1/20
