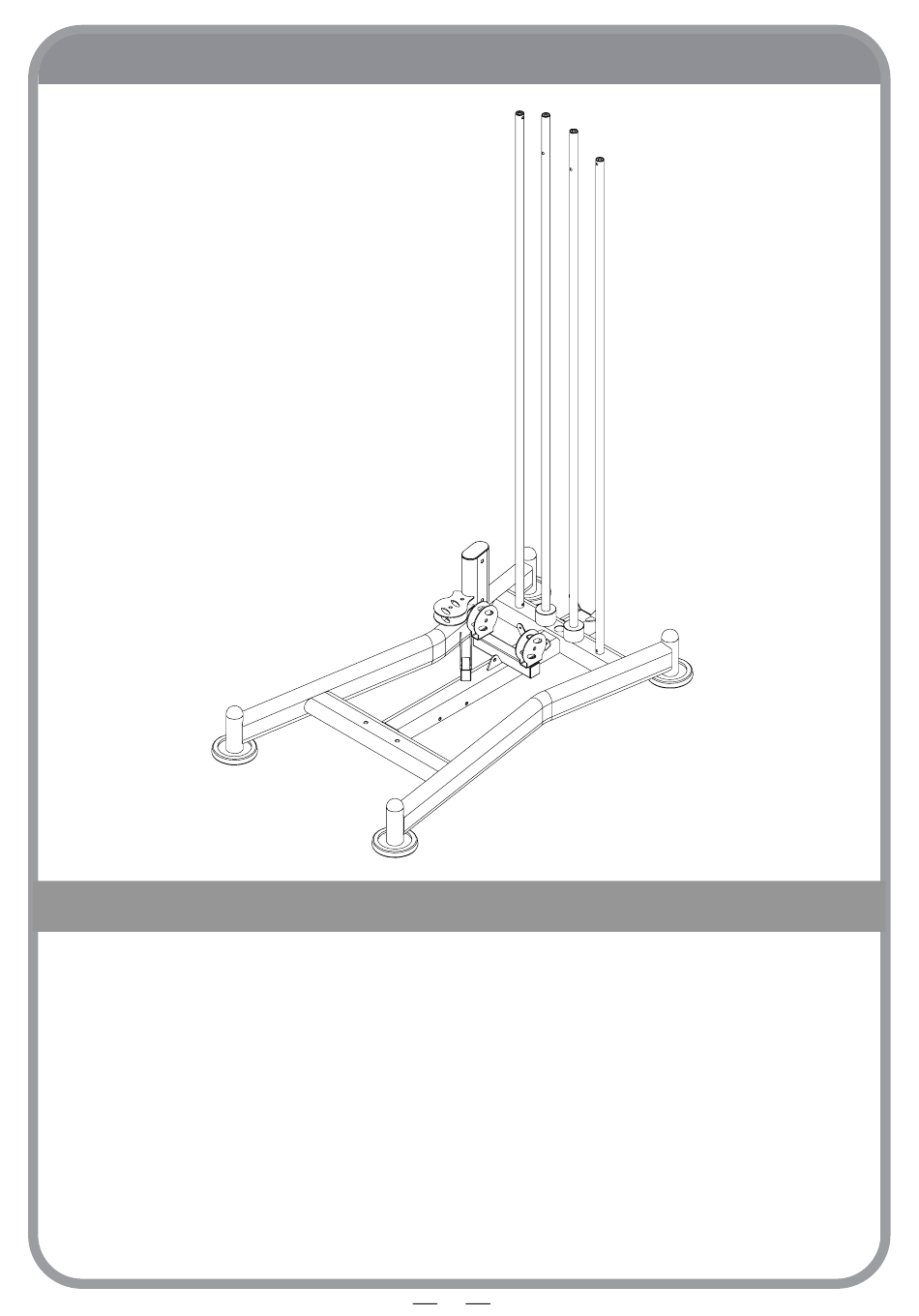

Montageschritt (1) Übersichtszeichnung
1.
Die hintere Stützstange (3) am Grundrahmen (1) montieren. Hierzu Folgendes
verwenden:
M10 x 65 Sechskantschraube (4), Federscheibe mit Φ10 (7), Unterlegescheibe
mit Φ10 (5)
2.
Die Führungsstange (2) am Grundrahmen (1) montieren. Hierzu Folgendes
verwenden:
M10 x 20 Sechskantschraube (6), Federscheibe mitΦ10 (7), Unterlegescheibe
mit Φ10 (5)
3.
Einen Gummidämpfer (8) auf die Führungsstange (2) setzen.
VORSICHT: Alle Schrauben müssen fest angezogen werden.
Montageschritt (1)
9
