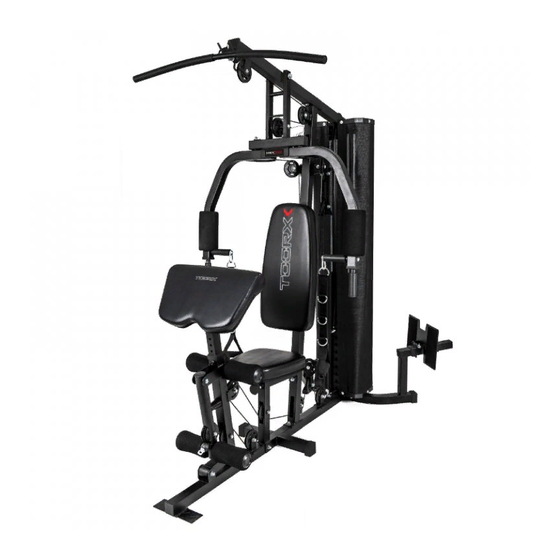

TOORX MSX50 Bedienungsanleitung
Quicklinks
Verwandte Anleitungen für TOORX MSX50
Inhaltszusammenfassung für TOORX MSX50
- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise An den Seiten, an denen der Zugang zum Gerät erfolgt, muss ein freier Raum von mindestens • 0,6 m vorhanden sein. Der freie Raum muss auch ausreichend Platz für ein Verlassen des Gerätes in einer Notsituation umfassen. Wenn das Gerät neben einem anderen aufgestellt wird, kann der Freiraum für beide Geräte gemeinsam bemessen werden. - Seite 3 Die Bedienungsanleitung MUSS vor der Verwendung eines jeden Trainingsgerätes gelesen werden. Argos Bauteile - Teile übernimmt keinerlei Haftung für Personen- oder Sachschäden, die durch die Verwendung dieses Gerätes verursacht werden. Bitte alle auf der nachstehenden Liste aufgeführten Teile überprüfen Hinweis: Einige der kleinen Bauteile können bereits an größeren vormontiert sein.
- Seite 4 Bauteile - Teile Bitte alle auf der nachstehenden Liste aufgeführten Teile überprüfen Hinweis: Einige der kleinen Bauteile können bereits an größeren vormontiert sein. Bitte sorgfältig überprüfen, bevor Sie uns wegen fehlender Bauteile kontaktieren.
- Seite 5 Bauteile - Montagezubehör Bitte überprüfen, ob das nachstehend aufgelistete Montagezubehör vorhanden ist Hinweis: Die unten angegebenen Mengen sind zur korrekten Montage erforderlich. In einigen Fällen kann mehr Montagezubehör geliefert werden, als tatsächlich erforderlich ist. Einige der kleinen Bauteile können bereits an größeren vormontiert sein. SCHWENKACHSE 1S57 x M10, 1 St.
- Seite 6 Montageanleitung Schritt 1 a. Die Führungsstangen (22#) in die Löcher am Hinteren Standfuß (2#) einsetzen. Mit 2 Inbusschrauben M10 x 25 mm (37) und 2 Unterlegscheiben Ø 10 mm (44#) befestigen. b. Den Grundrahmen (1#) am Hinteren Standfuß (2#) anbringen. Mit 2 Schlossschrauben M10 x 70 mm (27#), dem U-Bügel (104#), 2 Unterlegscheiben Ø...
- Seite 7 Montageanleitung Schritt 2 Das vordere Standrohr (3#) am Grundrahmen (1) anbringen. Die Löcher sorgfältig ausrichten, mit 2 Schlossschrauben M10*70 (27#), 1 Bügel (24#), 2 Unterlegscheiben φ10 (44#) und 2 selbstsichernden Muttern M10 (46#) befestigen. Ein Ende der Sitzpolsterhalterung (6#) an der Vorderseite des Standrohrs (3#) anbringen und mit 2 Schlossschrauben M10*70 (27#), 1 Bügel (24#), 2 Unterlegscheiben Ø...
- Seite 8 Montageanleitung Schritt 3 2 untere Bügel für Gewichtestapel- Abdeckung entlang der Führungsstange platzieren und mit 2 Inbusschrauben M10*25 (37#) und 2 Unterlegscheiben φ 10 (44#) befestigen. 2 Gummianschläge (82#) an der Führungsstange von oben nach unten schieben. 14 Gewichte (100#) von oben nach unten entlang den Führungsstangen (22) platzieren.
- Seite 9 Montageanleitung Schritt 4 2 obere Bügel für Gewichtestapel-Abdeckung (91#) entlang der Führungsstangen platzieren, danach das Firstrohr (12#) an der Vorderseite des Standrohrs (3#) und den Führungsstangen (22#) anbringen. Das Ende des Firstrohrs, die Führungsstange und den oberen Bügel für Gewichtestapel-Abdeckung mit 2 Inbusschrauben M10*50 (34#),2 Inbusschrauben M10*25 (37#) und 4 Unterlegscheiben φ10 (44#) aneinander befestigen.
- Seite 10 Montageanleitung Schritt 5 Die Vordere Armbügel-Halterung (15#) am Firstrohr (12#) anbringen, mit 1 Achse (26#), 2 Unterlegscheiben φ25 × φ10,5 × б1,5 （45#）und 2 selbstsichernden Muttern M10 (46#) befestigen. Die Umlenkrollenbügel-Halterung (19#) wie in der Zeichnung gezeigt an der Stütze anbringen und mit 1 Inbusschraube M10X65 (31#) ,2 Unterlegscheiben φ10 (44#) und 1 selbstsichernden Mutter M10 (46#) befestigen.
- Seite 11 Montageanleitung Schritt 6 Die Vordere Stütze (5#) am Grundrahmen anbringen, mit 1 Inbusschraube M10*80 (30#), 2 Unterlegscheiben φ10 (44#) und 1 selbstsichernden Mutter M10 (46#) befestigen. Die verstellbare Sitzpolster-Stütze (9#) in das Loch an der Sitzpolsterhalterung einführen und die gewünschte Höhe mithilfe der Feststellschraube (83#) wählen. Die Rückenpolsterhalterung (18#) in das Loch einsetzen und die gewünschte Position mithilfe der Feststellschraube (83#) wählen.
- Seite 12 Montageanleitung Schritt 7 Den Rechten Butterfly-Armbügel (8#) am vorderen Armbügel anbringen und mit großer Unterlegscheibe Ø10 (45#), 1pc selbstsichernden Mutter M10 (46#) miteinander befestigen. 1 Butterfly-Schaumstoffrolle (78#) wie in der Zeichnung gezeigt hineinschieben. Den linken Butterfly-Armbügel (7#) auf die gleiche Weise montieren. Die Bein-Trainingseinheit (13#)wie in der Zeichnung gezeigt anbringen und mit Schwenkachse (25#), 2 Unterlegscheiben Ø10 (44#) und 2 Inbusschrauben M10*16 (38#) befestigen.
- Seite 13 Montageanleitung Schritt 8 Die 2 Griffe (4#) wie in der Zeichnung gezeigt am rechten und linken Butterfly-Armbügel anbringen. Mit 2 Inbusschrauben M10*25 (37#) und 2 Unterlegscheiben Ø10 (44#) befestigen. Die Beinpressen-Stütze (10#) wie in der Zeichnung gezeigt in das Loch einsetzen und die gewünschte Höhe mithilfe der Feststellschraube (84#) wählen.
- Seite 14 Montageanleitung...
- Seite 15 Schritt 9 Schritt 8 A Ein Ende des Oberen 3150-mm-Seilzugs (94#) durch die Öffnung des Firstrohrs einführen. Sicherstellen, dass sich die Anschlagkugel vor dem U-Bügel befindet. Die 1. Umlenkrolle (79#) unter dem Seilzug platzieren und die 1. Umlenkrolle mit 1 Inbusschraube M10 × 45 (35#), 2Unterlegscheiben φ10 (44#) und 1 selbstsichernden Mutter M10 (46#) befestigen.
- Seite 16 Montageanleitung Schritt 10 A. Das Ende des 3020 mm langen Butterfly -Seilzugs (96#) am Haken befestigen und 1 Umlenkrolle unter dem Seilzug platzieren. Die Umlenkrolle mit 1 Inbusschraube M10X45 (35#), 2 Unterlegscheiben φ10 (44#) und 1 selbstsichernden Mutter M10 (46#) an der Umlenkrollenbügel-Halterung (19#) befestigen.
- Seite 17 Montageanleitung...
- Seite 18 Schritt 11 A Den 4600 mm langen unteren Seilzug(95#) durch die Öffnung der Bein-Trainingseinheit führen, die 1. Umlenkrolle auf dem Seilzug platzieren und die Umlenkrolle mit 1 Inbusschraube M10X65 (31#), 2 Hülsen (47#) und 1 selbstsichernden Mutter M10 (46#) befestigen. B Das Seil nach hinten ziehen und die 2.
- Seite 19 Montageanleitung Schritt 12 Die Fußplatte (11#) an der verstellbaren Halterung der Beinpresse (105#) anbringen und mit 1 Inbusschraube M10*90 (29#), 2 Unterlegscheiben φ10 (44#) und selbstsichernder Mutter M10 (46#) befestigen. Den Kunststoffbügel (93#) wie in der Zeichnung gezeigt in das obere und untere Loch der Gewichtestapel-Abdeckung (102#) einsetzen.
- Seite 20 Montageanleitung Schritt 13 Das Sitzpolster (98#) an der verstellbaren Stütze (9#) anbringen und mit 4 Inbusschrauben M8*18 (39#) und 4 Unterlegscheiben φ8 (43#) befestigen. Das Rückenpolster (97#) an der Rückenpolsterhalterung (18#) anbringen und mit 2 Inbusschrauben M8*40 (40#) und 2 Unterlegscheiben φ8 (43#) befestigen. Das Armcurl-Polster (99#) an der Halterung für Armcurl-Polster (14#) anbringen und mit 2 Inbusschrauben M8*18 (39#) und 2 Unterlegscheiben φ8 (43#) befestigen.
- Seite 21 Montageanleitung Schritt 14 Die kurze Stange (21#) mit 1 Kette (88#) und 2 Karabinerhaken (86#) am Ende des unteren Seilzugs befestigen. Die Karabinerhaken (86#) wie in der Zeichnung gezeigt am Ende des Griffs anbringen und mit Inbusschraube M10X28 (36#) und 2 Unterlegscheiben φ10 (44#) befestigen. Die Latissimus-Stange wie in der Zeichnung gezeigt anbringen.
-
Seite 22: Bauteileübersicht
Bauteileübersicht Part Description Qty. Part Description Qty. Main Base frame Guide rod Rear stabilizer Pulley bracket Front Vertical Frame Bracket Handle Φ16X57XM10 SWIVEL AXLE Front support frame Φ16X158 XM10 SWIVEL AXLE Seat pad support M10X70 Carriage bolt Left butterfly frame M10X140 Allen bolt Right butterfly frame M10X90 Allen bolt... - Seite 23 Bauteileübersicht Φ8 washer □50X□45 Sleeve Φ10 washer □45X Φ 26 Sleeve Big Φ10.5 washer □45X□ 38 Sleeve M10 Aircraft nut Rubber bumper L-15 Bushing Rubber bumper L=13 Bushing Rubber bumper M6X16 Philips bolt Anti slip ST4.8X15 Philips Screw sticker L shape Pin Long rubber bumper bushing Φ24.5XΦ31X460 Handle grip...
- Seite 24 Weight plate select pin Ankle strap upper weight stack cover bracket bottom weight stack cover bracket Plastic bracket Upper cable Lower cable Butterfly cable Backrest pad Seat pad Arm curl pad 100# Weight plate 101# Weight stem 102# Weight stack cover 103# Foam roll tube 104#...
- Seite 25 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
