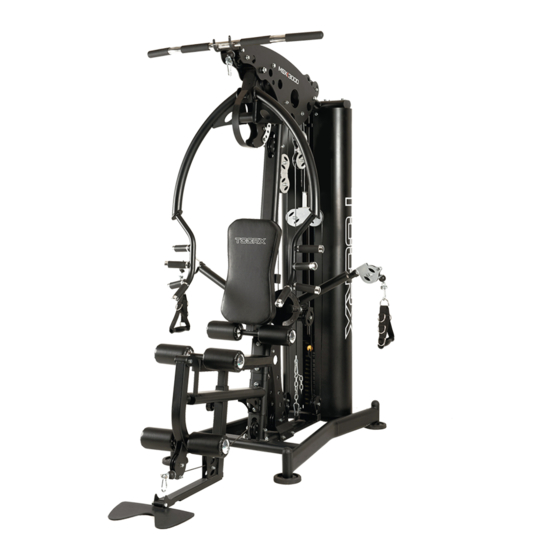

BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TOORX MSX3000

Inhaltszusammenfassung für TOORX MSX3000

  • Seite 1 BEDIENUNGSANLEITUNG...
  • Seite 2 Ihalt Ersatzteilliste ....................... 4 Ersatzteilliste ....................... 5 Ersatzteile (Zeichnungen) ....................... 6 Schrauben und Muttern (Zeichnung) ......................7 Montageschritt （1） ....................8 - 9 Montageschritt（2） ....................10 - 11 Montageschritt（3） ....................12 - 13 Montageschritt（4） ....................14 - 15 Montageschritt（5） ....................16 - 17 Montageschritt（6）...

  • Seite 3: Ersatzteilliste

    Ersatzteilliste Beschreibung Menge Grundrahmen Führungsstange Φ25 x 1853 Hintere Stützstange Φ259 x 1757,5 Sechskantschraube M10 x 65 Unterlegscheibe Φ 10 Sechskantschraube M10 x 20 Federscheibe Φ 10 Gummidämpfer Φ60 x 026 x 42 Gummidämpfer des Gegengewichts Φ60 x 026 x 20 Inbusschraube M8 * 70 Sicherungsmutter...
  • Seite 4 Ersatzteilliste Beschreibung Menge Formrohr für Beincurls große Unterlegscheibe Φ25 x 10 x 2,0 Sechskantschraube M8 x 16 Sicherungsstift Φ 12 Welle Φ17 x 134 Welle Φ17 x 100 Brustpressenhalterung Schutzplatte Brustpressenbügel Sechskantschraube M10 x 70 Inbusschraube M10 x 16 Rechter Butterfly-Armbügel Linker Butterfly-Armbügel Umlenkrollenhalterung Verstärkungsplatte...
  • Seite 5 Ersatzteilliste Beschreibung Menge Sintertechnisch hergestellte Hülse Φ 10 linke Montageplatte rechte Montageplatte unterer Drahtseilzug L = 3365 mm Kurze Stange Federscheibe Φ 8 Sechskantschraube M8 x 40 verstellbare Rückenlehnenhalterung Rückenlehne Sitzfläche Inbusschraube M8 x 25 Innere Schaumstoffkappe Äußere Schaumstoffkappe Schaumstoff Φ10 x 75 Stange für Schaumstoff Φ25 x 480...
  • Seite 6 Ersatzteile...

  • Seite 7: Schrauben Und Muttern

    Drahtseil Schrauben und Muttern Metermaß zum Messen der Schraubenlänge...

  • Seite 8: Montageschritt (1) Übersichtszeichnung

    Montageschritt (1) Übersichtszeichnung Menge Beschreibung Grundrahmen Führungsstange Φ25 x 1853 Hintere Stützstange Φ259 x 1757,5 Sechskantschraube M10 x 65 Unterlegscheibe Φ 10 Sechskantschraube M10 x 20 Federscheibe Φ 10 Gummidämpfer Φ60 x Φ26 x 42 Metermaß zum Messen der Schraubenlänge...
  • Seite 9 Montageschritt (1) Montageschritt (1) Übersichtszeichnung Die hintere Stützstange (3) am Grundrahmen (1) montieren. Hierzu Folgendes verwenden: M10 x 65 Sechskantschraube (4), Federscheibe mit Φ10 (7), Unterlegescheibe mit Φ10 (5) Die Führungsstange (2) am Grundrahmen (1) montieren. Hierzu Folgendes verwenden: M10 x 20 Sechskantschraube (6), Federscheibe mitΦ10 (7), Unterlegescheibe mit Φ10 (5) Einen Gummidämpfer (8) auf die Führungsstange (2) setzen.

  • Seite 10: Montageschritt (2) Übersichtszeichnung

    Montageschritt (2) Übersichtszeichnung Nr. Beschreibung Menge Gummidämpfer des Φ60 x 026 x 20 Gegengewichts 10 Inbusschraube M8 * 70 11 Sicherungsmutter 12 Gewichtswahl-Stange 92 kg 13 Gegengewicht 6 kg 14 Oberstes Gegengewicht 8 kg 15 Unterlegscheibe Φ 8 Φ10 x 100 16 Gewichtestift Oberstes Gegengewicht (14) Vergrößertes Detail...
  • Seite 11 Montageschritt (2) Montageschritt (2) Montageanleitung 1. Von oben 14 Gegengewichte (13) und zum Schluss das oberste Gegengewicht (14) auf die Führungsstange setzen. 2. Die Schraube aus dem obersten Gegengewicht (14) nehmen, dann die Gewichtswahl- Stange (12) in die mittlere Öffnung der Gegengewichte absenken, zum Schluss die Schraube wieder in das oberste Gegengewicht einsetzten (12).
  • Seite 12 Montageschritt (3) Nr. Beschreibun Menge 17 Sicherungssti 18 Sicherungssti Φ 10 19 Sechskantschrau M12 x 20 Unterlegscheib Φ 12 21 Sicherungsmutt 22 Vorderer Rahmen...
  • Seite 13 Montageschritt (3) Montageschritt (3) Montageanleitung 1. Den vorderen Rahmen (22) am Grundrahmen (1) montieren. Hierzu Folgendes verwenden: M12 x 70 Sechskantschraube (19), Unterlegscheiben mit Ф12 (20), M12 Sicherungsmutter (21) 2. Den Sicherungsstift (17) in den vorderen Rahmen (22) einsetzen 3. Den Sicherungsstift (18) in den vorderen Rahmen (22) einsetzen VORSICHT: Alle Schrauben müssen fest angezogen werden.

  • Seite 14: Montageschritt (4) Übersichtszeichnung

    Montageschritt (4) Übersichtszeichnung Nr. Beschreibung Menge Sechskantschraube M10 x 65 Unterlegscheibe Φ 10 Sechskantschraube M10 x 20 Federscheibe Φ 10 Sechskantschraube M12 x 70 Unterlegscheibe Φ 12 Sicherungsmutter Sicherungsmutter Stützrahmenschutz oberer Träger...
  • Seite 15 Montageschritt (4) Montageschritt (4) Montageanleitung 1. Den Stützrahmenschutz (24) an der Führungsstange montieren 2. Den oberen Träger (25) an der Führungsstange montieren. Hierzu Folgendes verwenden: M10 x 20 Sechskantschraube (6), Federscheibe mit Φ10 (7), Unterlegescheibe mit Ф10 (5) 3. Den oberen Träger (25) am vorderen Rahmen montieren. Hierzu Folgendes verwenden: M12 x 70 Sechskantschraube (19), Unterlegscheiben mit Ф12 (20), M12 Sicherungsmutter (21) 4.

  • Seite 16: Montageschritt (5) Übersichtszeichnung

    Montageschritt (5) Übersichtszeichnung Nr. Beschreibung Menge 20 Unterlegscheibe Φ 12 21 Sicherungsmutter 26 Sechskantschraube M12 x 130 27 Rechte Abdeckung 28 Linke Abdeckung...
  • Seite 17 Montageschritt (5) Montageschritt (5) Montageanleitung Die rechte (27) und die linke Abdeckung (28) am oberen Träger montieren. Hierzu Folgendes verwenden: M12 x 130 Sechskantschraube (26) Unterlegscheibe mit Ø12 (20) M12 Sicherungsmutter (21) VORSICHT: Alle Schrauben müssen fest angezogen werden.
  • Seite 18 Montageschritt (6) ersichts eichn ng Nr. Beschreibung Menge Unterlegscheibe Ф10 Federscheibe Ф10 Sicherungsstift Ф10 Unterlegscheibe Ф12 Sicherungsmutter Sechskantschraube M12 x 75 Sechskantschraube M10 x 25 Drehachse Ф17 x 57 Höhenverstellbare Sitzflächenhalterung Sitzflächenhalterung Formrohr für Beincurls...
  • Seite 19 Montageschritt (6) Montageschritt (6) Montageanleitung 1. Die Sitzflächenhalterung (33) am vorderen Rahmen montieren. Hierzu Folgendes verwenden: M12 x 75 Sechskantschraube (29), Unterlegscheiben mit Ф12 (20), M12 Sicherungsmutter (21) 2. Das Formrohr für Beincurls (34) an der Sitzflächenhalterung (33) montieren. Hierzu Folgendes verwenden: Drehachse (31), M10 x 25 Sechskantschraube (30), Federscheibe mit Φ10 (7), Unterlegescheibe mit Ф10 (5)

  • Seite 20: Montageschritt (7) Übersichtszeichnung

    Montageschritt (7) Übersichtszeichnung Nr. Beschreibung Menge Sechskantschraube M10 x 20 Federscheibe Ф10 15 Unterlegscheibe Ф8 35 große Unterlegscheibe Ф25 x 10 x 2,0 36 Sechskantschraube M8 x 16 37 Sicherungsstift Ф12 38 Welle Ф17 x 134 39 Welle Ф17 x 100 40 Brustpressenhalterung 41 Schutzplatte 42 Brustpressenbügel...
  • Seite 21 Montageschritt (7) Montageschritt (7) Montageanleitung 1. Die Brustpressenhalterung (40) an der linken und rechten Abdeckung montieren. Hierzu Folgendes verwenden: Welle (38), M10 x 20 Sechskantschraube (6), Federscheibe mit Φ10 (7), große Unterlegescheibe mit Ф10 (35) 2. Den Brustpressenbügel (42) vorn an der Brustpressenhalterung (40) montieren.

  • Seite 22: Montageschritt (8) Übersichtszeichnung

    Montageschritt (8) Übersichtszeichnung Nr. Beschreibung Menge Unterlegscheibe Ф10 Federscheibe Ф10 Sicherungsmutter Unterlegscheibe Ф12 Sicherungsmutter Sechskantschraube M12 x 75 große Unterlegscheibe Ф25 x 10 x 2,0 Sechskantschraube M10 x 70 Inbusschraube M10 x 16 Rechter Butterfly- Armbügel Linker Butterfly-Armbügel Umlenkrollenhalterung Verstärkungsplatte Fußplatte...
  • Seite 23 Montageschritt (8) Montageschritt (8) Montageanleitung 1. Den linken Butterfly-Armbügel (46) am vorderen Rahmen montieren. Hierzu Folgendes verwenden: M10 x 16 Inbusschraube (44), Federscheibe mit Φ10 (7), große Unterlegescheibe mit Ф10 (35) 2. Den rechten Butterfly-Armbügel (45) am vorderen Rahmen montieren. Hierzu Folgendes verwenden: M10 x 16 Inbusschraube (44), Federscheibe mit Φ10 (7), große Unterlegescheibe mit Ф10 (35) 3.

  • Seite 24: Montageschritt (9) Übersichtszeichnung

    Montageschritt (9) Übersichtszeichnung Nr. Beschreibung Menge Ф10 Unterlegscheibe 23 Sicherungsmutter 50 Sechskantschraub M10 x 130 51 Sechskantschraub M10 x 115 M10 x 45 52 Sechskantschraub Inbusschraube M10 x 45 54 förmige Umlenkrollenhalteru 55 Umlenkroll Ф95 x 26 Ф14 x 100 56 Verbindungsmuff 57 Abstandhalter Ф22 x 010,5 x 45,5 4...
  • Seite 25 Montageschritt (9) Ende des Lat-Drahtseilzugs Zeichnung des Lat-Drahtseilzugs...
  • Seite 26 Montageschritt (9) Montageschritt (9) Montageanleitung 1. 4 Umlenkrollen (55) an den folgenden Punkten befestigen: A, B, C, E, hierzu Folgendes verwenden: M10 x 45 Sechskantschraube (52), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23) 2. 2 Umlenkrollen (55) an den folgenden Punkten befestigen: I, D, hierzu Folgendes verwenden: M10 x 130 Sechskantschraube (50), Abstandhalter für die Umlenkrolle (57), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23) 3.

  • Seite 27: Montageschritt (10) Übersichtszeichnung

    Montageschritt (10) Übersichtszeichnung Nr. Beschreibung Menge Unterlegscheibe Ф10 Unterlegscheibe Ф12 Sicherungsmutter Sechskantschraube M10 x 45 Umlenkrolle Ф95 x 26 Drahtseilhaken 9-gliedrige Kette & Karabinerhaken Doppel-Umlenkrollenplatte Mittlerer Seilzug L: 1500 mm...
  • Seite 28 Montageschritt (10) Ende des mittleren Seilzugs Montageschritt (10) Montageanleitung 1. Die 9-gliedrige Kette mit Karabinerhaken (60) mit dem mittleren Drahtseil (62) verbinden Das andere Ende der 9-gliedrigen Kette mit Karabinerhaken (60) am Grundrahmen befestigen. Den mittleren Seilzug (62) durch die Unterlegscheibe mit Ф12 (20) ziehen und den Seilhaken (59) an der Doppel-Umlenkrollenplatte (61) befestigen.
  • Seite 29 Montageschritt (11)

  • Seite 30: Montageschritt (11) Zeichnung Des Drahtseils

    Montageschritt (11) Zeichnung des Drahtseils Verlauf des Seilzugs des Butterfly-Armbügels Nr. Beschreibung Menge Unterlegscheibe Φ 10 Sicherungsmutter Unterlegscheibe Φ 8 Sicherungsmutter Sechskantschraube M10 x 45 Umlenkrolle Φ95 x 26 Sechskantschraube M8 x 45 Drahtseil des Butterfly- Armbügels L: 5375 mm...
  • Seite 31 Montageschritt (11) Montageschritt (11) Montageanleitung 1. 8 Umlenkrollen (55) an den folgenden Punkten befestigen: K, L, N, O, P, Q, R, S, T, hierzu Folgendes verwenden: M10 x 45 Sechskantschraube (52), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23) 2 Umlenkrollen (55) an den folgenden Punkten befestigen: M, R, hierzu Folgendes verwenden: M10 x 45 Sechskantschraube (52), Unterlegscheibe mit Ф10 (5) Das Ende des Butterfly-Armbügel-Seilzugs (64) nehmen, an dem sich der Kugelkopf befindet Den Butterfly-Armbügel-Seilzug (64) von Punkt P aus durch die folgenden...

  • Seite 32: Montageschritt (12) Übersichtszeichnung

    Montageschritt (12) Übersichtszeichnung Beschreibung Menge Unterlegscheibe Φ 10 Sicherungsmutter Unterlegscheibe Φ 8 Sicherungsmutter Sechskantschraube M10 x 130 Sechskantschraube M10 x 115 Sechskantschraube M10 x 45 Umlenkrolle Φ95 x 26 Sechskantschraube M8 x 45 Sechskantschraube M10 x 75 Sechskantschraube M10 x 85 Φ...

  • Seite 33: Umlenkrollen (55) An Den Folgenden Punkten Befestigen: V, W, Z, A1, Hierzu Folgendes Verwenden

    Montageschritt (12) Montageschritt (12) Montageanleitung 1. Die linke Montageplatte (68) und die rechte Montageplatte (69) am Grundrahmen und am vorderen Rahmen montieren. Hierzu Folgendes verwenden: M10 x 130 Sechskantschraube (50), M10 x 75 Sechskantschraube (65), Unterlegscheibe mit M10 (5), Ф10 Sicherungsmutter (23) 2.

  • Seite 34: Montageschritt (13) Übersichtszeichnung

    Montageschritt (13) Übersichtszeichnung Nr. Beschreibung Menge 9-gliedrige Kette & Karabinerhaken L: 4170 mm 70 unterer Drahtseilzug 71 Kurze Stange...
  • Seite 35 Montageschritt (13) Zeichnung des unteren Drahtseilzugs...
  • Seite 36 Montageschritt (13) Montageschritt (13) Montageanleitung 1. Den am Ende des unteren Drahtseilzugs (70) befestigten Kugelkopf entfernen. 2. Den unteren Seilzug (70) von Punkt U aus durch die folgenden Punkte führen: V, W, X, Y, Z, A1, dann den Kugelkopf wieder am Drahtseil befestigen. 3.

  • Seite 37: Montageschritt (14) Übersichtszeichnung

    Montageschritt (14) Übersichtszeichnung Nr. Beschreibung Menge Unterlegscheibe Φ 8 Federscheibe Φ 8 Sechskantschraube M8 x 40 Verstellbare Rückenlehnenhalterung Rückenlehne Sitzfläche 150 Sechskantschraube M8 x 25...
  • Seite 38 Montageschritt (14) Montageschritt (14) Montageanleitung 1. Die Sitzfläche (76) an der Sitzflächenhalterung montieren. Hierzu Folgendes verwenden: M8 x 40 Sechskantschraube (73), Federscheibe mit Ф8 (72), Unterlegscheibe mit Ф8 (15) Die Rückenlehne (75) an der Rückenlehnenhalterung (74) montieren. Hierzu Folgendes verwenden: M8 x 40 Sechskantschraube (73), Federscheibe mit Ф8 (72), Unterlegscheibe mit Ф8 (15) Die Rückenlehnenhalterung (74) von vorn auf den Rahmen schieben, hierzu den Sicherungsstift herausziehen.

  • Seite 39: Montageschritt (15) Übersichtszeichnung

    Montageschritt (15) Übersichtszeichnung Nr. Beschreibung Menge 77 Inbusschraube M8 x 25 78 Innere Schaumstoffkappe 79 Äußere Schaumstoffkappe 80 Schaumstoff Φ100 x 175 81 Schaumstoffschlauch Φ25 x 480 82 Schaumstoffschlauch Φ25 x 450...
  • Seite 40 Montageschritt (15) Montageschritt (15) Montageanleitung 1. Den Schaumstoffschlauch (81) in die Rückenlehnenhalterung schieben. Dann in den Schaumstoffschlauch (81) folgende Teile drehen: die innere Schaumstoffkappe (79), den Schaumstoff (80) und die äußere Schaumstoffkappe (78) Die M8 x 25 Inbusschraube (77) einschrauben. 2.

  • Seite 41: Montageschritt (16) Übersichtszeichnung

    Montageschritt (16) Übersichtszeichnung Nr. Beschreibung Menge 15 Unterlegscheibe Φ 8 36 Sechskantschraube M8 x 16 72 Federscheibe Φ 8 83 Schutz 15 72...
  • Seite 42 Montageschritt (16) Montageschritt (16) Montageanleitung 1. Den Schutz (83) am Stützrahmen und am Grundrahmen befestigen. Hierzu Folgendes verwenden: M8 x 16 Sechskantschraube (36) Federscheibe mit Ф8 (72) Unterlegscheibe mit Ф8 (15)

  • Seite 43: Montageschritt (17) Übersichtszeichnung

    Montageschritt (17) Übersichtszeichnung Nr. Beschreibung Menge 9-gliedrige Kette & Karabinerhaken 84 Lange Stange 85 Einhandgriff...
  • Seite 44 Montageschritt (17) Montageschritt (17) Montageanleitung 1. Die 9-gliedrige Kette mit Karabinerhaken (60) mit dem Einhandgriff (85) verbinden, das andere Ende der 9-gliedrigen Kette mit Karabinerhaken (60) am Kugelkopf des Butterfly-Armbügel-Zugseils einhängen. 2. Die 9-gliedrige Kette mit Karabinerhaken (60) mit der langen Stange (85) verbinden, das andere Ende der 9-gliedrigen Kette mit Karabinerhaken (60) am Kugelkopf des Lat-Drahtseilzugs einhängen.
  • Seite 45 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
