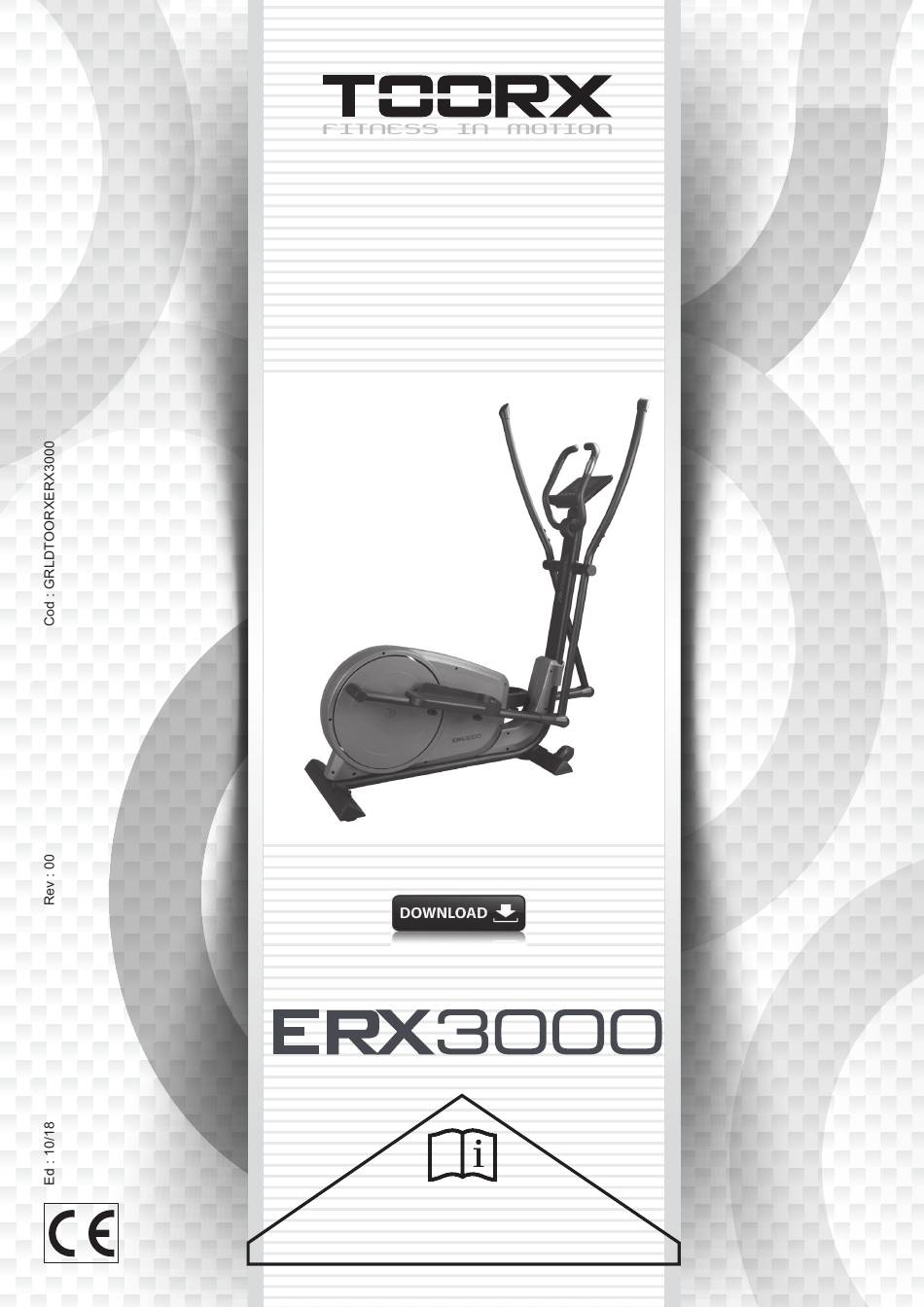

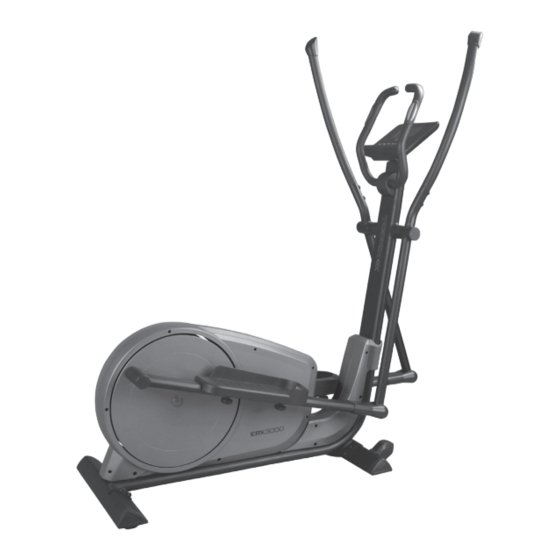

- Seite 1 BEDIENUNGSANLEITUNG iConsole App Manual www.toorx.it/iconsole...
-
Seite 2: Check Liste (Verpackungsinhalt)
CHECK LISTE (VERPACKUNGSINHALT): 52L 52R & & 21L 21R & M12*12T D15.4*2T M12*1.75*70 L D22*1.5T D16*1.2T M8*1.25*50 L ST3.5*15 L M5*15L M6*1*45 L D40*12 D14*0.8T M8**20L... - Seite 3 Übersichtszeichnung:...
-
Seite 4: Part List
Part List: Part NO. Description Material Specification Main frame Front stabilizer Flat washer Q235A D16xD8.5x1.2T Rear left foot cap 95.7*57.2*51.3 Rear right foot cap 95.7*57.2*51.3 Wheel D65*24 Curved washer Q235A D22xD8.5x1.5T Spring washer D15.4xD8.2x2T Round end cap D50x15L Allen bolt M8x1.25x20L,8.8 Handlebar post Pedal supporting tube... - Seite 5 Part NO. Description Material Specification Belt 1651 pj6 Left chain cover HIPS88 826*62.3*513 Right chain cover HIPS88 826*66.6*513 Magnetic system D265*153*50 Screw ST4.0x1.41x20L Side cover D36*16 Hex bolt M6*1.0*15L,8.8 Flat washer Q235A D14*D6.5*0.8T Round disc HIPS88 D456*29 Bearing GCr15 #6004-2RS(C0) Allen bolt Q235A M8*1.25*40L,8.8...
- Seite 6 Part NO. Description Material Specification Handlebar welding set Flat washer Q235A D14xD6.5x0.8T Connect cap R27.2*158.6*96 Connect cap R27.5*159*96 Bolt Q235A M5x0.8x15L Club knob ABS+CU D40*M6*12 Adjustable round wheel Q235A+ABS D59*M10*40L Buffer D9*D5.8*13 Screw ST3.5x1.27x15L Front decorative cap (left) HIPS88 383.7*72.2*401 Front decorative cap (right) HIPS88 383.7*67.9*401...
- Seite 7 Spring washer D15.4*D8.2*2T Bolt Q235A M5x0.8x12L Buffer strip 219*15*2T Allen spanner M6,8.8 Spanner Q235A D6*151.3 Allen spanner Q235A SCHRITT 1 Schritt 1) Den vorderen Standfuß (2) und den hinteren Standfuß (19) mit flachen -1.4 Unterlegscheiben (3), Federscheiben Inbusschrauben Grundrahmen (1) montieren. 2) Die Abdeckung für da bewegliche Rad (88) an dem Rad (5) montieren.
- Seite 8 SCHRITT 2 1) Das linke und das rechten Pedal (21 L, 21 R) mit flachen Unterlegscheiben (73), den Griffschrauben (77) und Vierkantmuttern (20) an den Pedalstützrohren (11) montieren. 2) Das Pedal kann an 3 verschiedenen Stellen montiert werden.
- Seite 9 SCHRITT 3 Schritt-3 1) Es wird empfohlen das Gerät zu zweit zu montieren. 2) Zuerst die obere Schutzabdeckung (49) anheben (siehe Abb. a), dass das Computerkabel (29, 30) anschließen (siehe Abb. b). 3) Die Griffsäule (10) in den Grundrahmen einsetzen und mit den Federscheiben (7), den Inbusschrauben (17) und den flachen Unterlegscheiben (3) festschrauben.
- Seite 10 SCHRITT 4 Schritt-4 1) Den linken und rechten Griffbügel (52L, 52R) mit den Wellenscheiben (6), den Federscheiben (7) und den Inbusschrauben (9) an den beweglichen Griffbügelstangen (12L, 12R) montieren. 2) Mit einer Mutter (63) und einer Schraube (69) die bewegliche Griffbügelstangen (12L, 12R) mit dem Pedalstützrohr (11) verbinden, dann die Verbindungskappen (74, 75) mit den Schrauben (80) festschrauben.
- Seite 11 SCHRITT 5 Schritt-5 1) Die Griffbügeleinheit (72) mit den Federscheiben (7), den Inbusschrauben (9) und den flachen Unterlegscheiben (3) an der Griffsäule (10) montieren (siehe Abb. 5-1). 2) Die Schutzabdeckung (23) mit den Schrauben (76) befestigen (siehe Abb. 5-2).
- Seite 12 SCHRITT 6 Schritt-6 1) Das Computerkabel (29) und das Herzfrequenzsensor-Kabel (65) am Computer (64) anschließen. Dann den Computer (64) und die Computerhalterung (108) mit den Schrauben (90) an der Griffstange (10) festschrauben. 2) Den Adapter (27) am Adaptereingang hinten am Fahrrad anschließen.
-
Seite 13: Displayfunktionen
BEDIENUNGSHANDBUCH 【 TASTENFUNKTIONEN 】 UP (HOCH) Mit dieser Taste werden die Einstellwerte und der Trainingswiderstand erhöht. DOWN (RUNTER) Mit dieser Taste werden die Einstellwerte und der Trainingswiderstand gesenkt. ENTER (BESTÄTIGEN) Mit dieser Tasten werden alle Eingaben bestätigt. START/ STOP(P) Mit dieser Taste wird das Training gestartete oder unterbrochen. RESET Mit dieser Taste werden die aktuellen Einstellungen zurückgesetzt oder sie wird gedrückt, um zum ersten Trainingsprogramm zurückzukehren und dann ein neues wählen zu können. -
Seite 14: Bedienung
【 BEDIENUNG 】 (1) EINSCHALTEN 1-1 Den Adapterstecker in die Konsole stecken, um sie mit Strom zu versorgen. Nun ertönt ein Piepton. 1-2 Auf dem Display leuchtet zwei Sekunden lang auf und zeigt dann eine Sekunde „78,0“ (Raddurchmesser), „E“ (EU) und „K“ (km) an. (2) EINSTELLUNG DES BENUTZERPROFILS 2-1 Mit der HOCH (▲)- und der RUNTER (▼)-Taste eines der Benutzerprofile (U1 - U4) auswählen und mit der „ENTER“-Taste bestätigen. - Seite 15 4-4 Mit der HOCH (▲)- und der RUNTER (▼)-Taste die ZEIT, die STRECKE, die KALORIEN und die HERZFREQUENZ einstellen. Jeden einzelnen Wert mit „ENTER“ bestätigen. 4-5 Drücken Sie nun die „START“-Taste und beginnen Sie zu trainieren. Nun werden die entsprechenden Werte für die RPM und die HERZFREQUENZ angezeigt. 4-6 Um das Training zu unterbrechen, drücken Sie die „STOPP“-Taste, alle Werte werden dann gespeichert.
- Seite 16 (7) BENUTZERPROGRAMM 7-1 Mit der HOCH (▲)- und der RUNTER (▼)-Taste das Benutzerprogramm wunschgemäß gestalten und jeden Wert mit „ENTER“ bestätigen. 7-2 Die „ENTER“-Taste 2 Sekunden lang gedrückt halten, um die ZEIT-Einstellung zu überspringen. 7-3 Drücken Sie nun die „START“-Taste und beginnen Sie zu trainieren. (8) WATT 8-1 Für die WATTZAHL ist standardmäßig 120 eingestellt.
- Seite 17 (9) BODY FAT (KÖRPERFETT) 9-1 Diese Funktion kann nur genutzt werden, wenn der Benutzer die Pedale nicht bewegt (oder auf „STOPP“ drückt). 9-2 Während des BODY FAT-Tests ist ein kontinuierliches RPM-Signal erforderlich. 9-3 Auf „BODY FAT“ drücken. Auf dem Display wird für 2 Sekunden „UX“ angezeigt und dann beginnt die Körperfettmessung.
- Seite 18 APP: 1. Die Konsole verfügt über ein Bluetooth 4.0-Modul für die APP-Funktion. 2. Sobald das Display mit einem internetfähigem Gerät über Bluetooth verbunden ist, schaltet es sich aus. Anmerkung: 1. Wenn 4 Minuten lang weder die Pedale bewegt noch die Herzfrequenz gemessen wird, schaltet die Konsole in den Energiesparmodus um.
- Seite 19 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
