Verwandte Anleitungen für TOORX WLX80
Inhaltszusammenfassung für TOORX WLX80

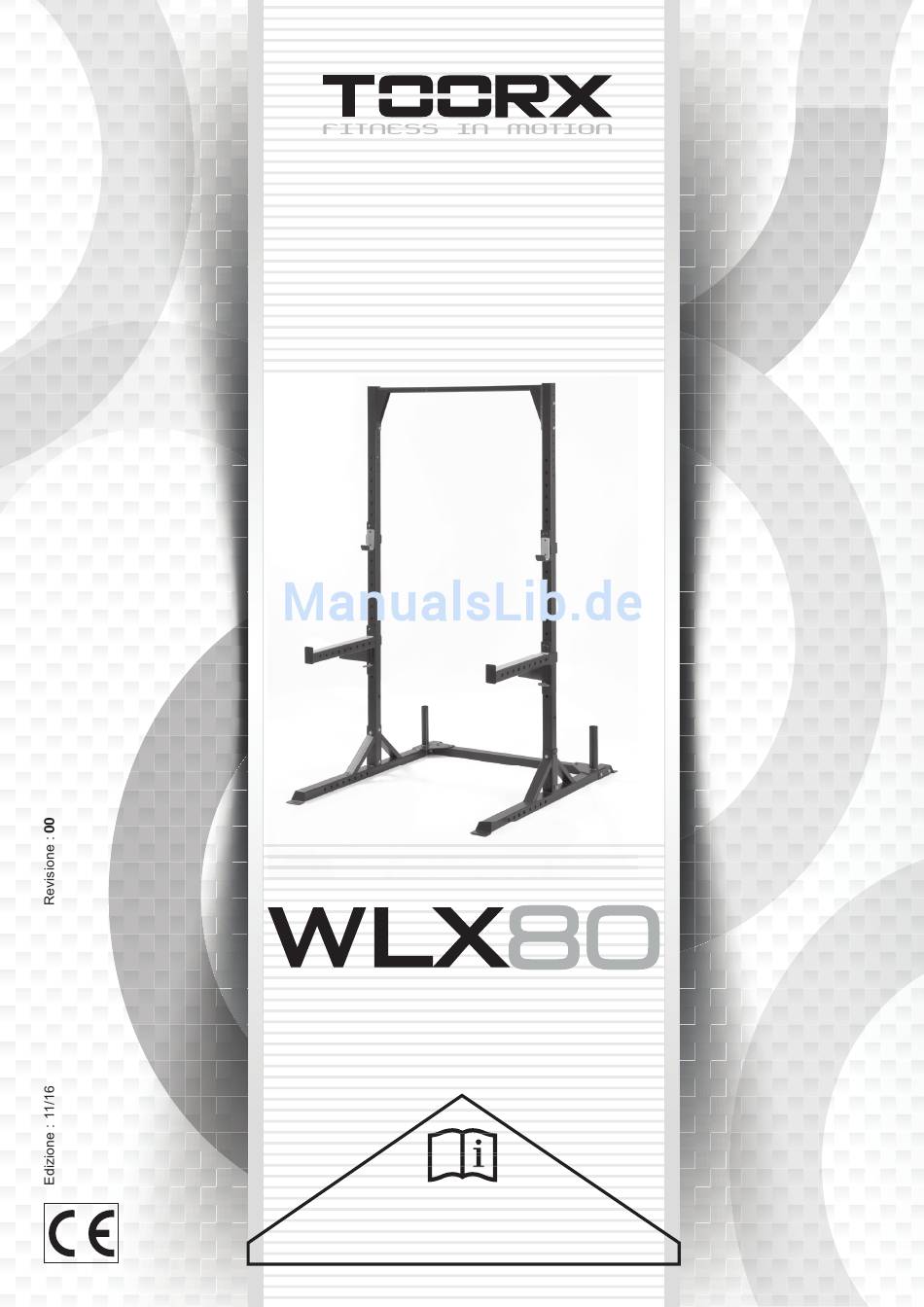

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Part List
PART LIST NUMBER NAME COUNT LEFT BASE FRAME RIGHT BASE FRAME CONNECTING BASE FRAME UPRIGHT FRAME UPPER CONNECTING ROD LEFT BEARING TUBE RIGHT BEARING TUBE LEFT HOOK RIGHT HOOK PLATE PIN SQUARE END PLUG PLASTIC PLATE(LONG) PLASTIC PLATE(SHORT) PLASTIC PLATE RUBBER(LONG) RUBBER(SHORT) M10X90 HEX BOLT... - Seite 3 BAUTEILE (1)LEFT BASE FRAME (2)RIGHT BASE FRAME (3)CONNECTING BASE FRAME (4)UPRIGHT FRAME (5)UPPER CONNECTING ROD (6)LEFT BEARING TUBE (7)RIGHT BEARING TUBE (8)LEFT HOOK (9)RIGHT HOOK (10)PLATE PIN (11)SQUARE END PLUG (12)PLASTIC PLATE (LONG) (13)PLASTIC PLATE (SHORT) (15)RUBBER(LONG) (16)RUBBER(SHORT) (14)PLASTIC PLATE (17)M10X90 HEX BOLT (18)M10X85 HEX BOLT (19)M10X80 HEX BOLT...
- Seite 4 ÜBERSICHTSZEICHNUNG...
- Seite 5 SCHRITT 1 A. DEN LINKEN UNTEREN HOLM (1) MIT 2 M10 x 90 SECHSKANTSCHRAUBEN (17), 2 M10 UNTERLEGSCHEIBEN (23) UND 2 M10 FEDERRINGEN (22) AM VERBINDUNGSHOLM (3) MONTIEREN (SIEHE ABBILDUNG). B. MIT 2 M10 x 25 SECHSKANTSCHRAUBEN (20), 2 M10 UNTERLEGSCHEIBEN (23) UND 2 M10 FEDERRRINGEN (22) VON OBEN FIXIEREN.
- Seite 6 SCHRITT 2 A. EINE VERTIKALE STÜTZE (4) IN DIE HALTERUNG DES LINKEN UNTEREN HOLMS (1) SETZEN UND MIT 2 M10 x 80 SECHSKANTSCHRAUBEN (19), 4 M10 UNTERLEGSCHEIBEN (23) UND 2 M10 KONTERMUTTERN (24) FESTSCHRAUBEN. AN DER RECHTEN SEITE DEN VORGANG WIEDERHOLEN. B.
- Seite 7 SCHRITT 3 A. DEN LINKEN HAKEN (8) IN EINES DER LÖCHER DES VERTIKALEN HOLMS (4) EINSETZEN, DANN DEN RECHTEN HAKEN (9) RECHTS EINSETZEN. B. DEN LINKEN ABLAGEHOLM (6) IN EINES DER LÖCHER IM RECHTEN VERTIKALEN HOLM (4) EINSETZEN UND 1 RINGSTIFT (10) IN DAS UNTERE LOCH SCHIEBEN, UM IHN ZU FIXIEREN.
- Seite 8 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
