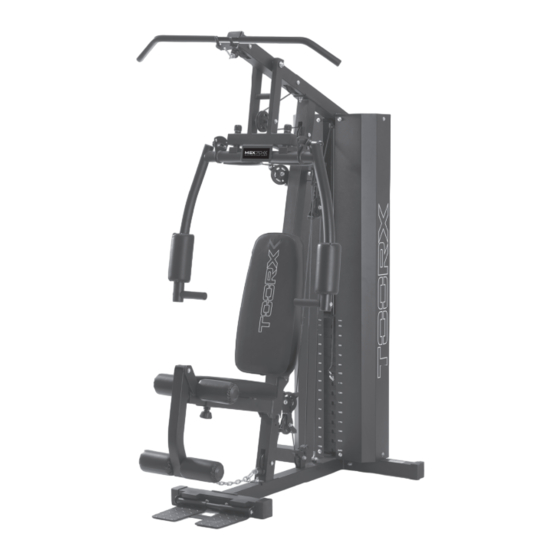

TOORX MSX70 Bedienungsanleitung
Quicklinks
Verwandte Anleitungen für TOORX MSX70
Inhaltszusammenfassung für TOORX MSX70
- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Die Bedienungsanleitung MUSS vor der Verwendung eines jeden Trainingsgerätes gelesen werden. Sollten Bauteile beschädigt sein oder fehlen, Bauteile - Teile Argos übernimmt keinerlei Haftung für Personen- oder Sachschäden, die durch die Verwendung dieses bitte die Kundenberatung anrufen: Gerätes verursacht werden. Bitte alle auf der nachstehenden Liste aufgeführten Teile überprüfen Hinweis: Einige der kleinen Bauteile können bereits an größeren vormontiert sein.
- Seite 3 Sollten Bauteile beschädigt sein oder fehlen, bitte die Bauteile - Teile Kundenberatung anrufen: Bitte fügen Sie Ihre Telefonnummer ein. Bitte alle auf der nachstehenden Liste aufgeführten Teile überprüfen Hinweis: Einige der kleinen Bauteile können bereits an größeren vormontiert sein. Bitte sorgfältig überprüfen, bevor Sie Argos wegen fehlender Bauteile kontaktieren.
- Seite 4 Bauteile - Montagezubehör Bitte überprüfen, ob das nachstehend aufgelistete Montagezubehör vorhanden ist Hinweis: Einige der kleinen Bauteile können bereits an größeren vormontiert sein. Bitte sorgfältig überprüfen, bevor Sie Argos wegen fehlender Bauteile kontaktieren. Bitte legen Sie einen verstellbaren Maulschlüssel bereit, wenn die dieses Gerät selbst zusammenbauen.
- Seite 5 Montageanleitung Schritt 1 (A) Die 2 Führungsstangen (5) in die Öffnungen am hinteren Standfuß (2) getrennt einsetzen und mit 2 Unterlegscheiben (Ø 10 mm) (100) und 2 M10 x 20 mm Inbusschrauben (92) festschrauben. Die 2 Gummianschläge (65) an den Führungsstangen von oben nach unten schieben.
- Seite 6 Montageanleitung Schritt 2 (A) Das vordere Standrohr (1) am Grundrahmen (3) befestigen. Hierzu die Bohrungen sorgfältig aufeinander ausrichten und die beiden Teile mit 2 M10 x 85 Schlossschrauben (85), einem Bügel (31), 2 Unterlegscheiben (Ø 10) (100) und 2 M10 selbstsichernden Muttern (102) verschrauben. (B) Die Sitzpolsterhalterung (9) an der Vorderseite des Standrohrs (1) mit einer M10 x 93 Feststell- Griffschraube (98) und einem Sperrriegel (88) befestigen.
- Seite 7 Montageanleitung Schritt 3 (A). Die 14 Gewichte (35) von oben in die Führungsstangen (5) einsetzen. Die Gewichtaufnahme (19) in die mittlere Öffnung der Gewichten schieben und dann den Gewichtestift (34) auf die Gewichtsaufnahme (19) setzen. (B) Die Fußplatte (14) am vorderen Standfuß...
- Seite 8 Montageanleitung Schritt 4 Das Firstrohr (4) auf das vordere Standrohr (1) und die 2 Führungsstangen (5) setzen. Sorgfältig die Bohrungen aufeinander ausrichten und die beiden Teile mit 2 M 10 Ø 20 Inbusschrauben (92), 2 Unterlegscheiben (Ø 10) (100) verschrauben. 2 M10 x 85 Schlossschrauben (85), einen Bügel (31), 2 Unterlegscheiben (Ø...
- Seite 9 Montageanleitung Schritt 5 (A). Die vordere Armbügel-Halterung (6) am Firstrohr (4) mit einer M10 x 169 Welle (Ø 16) (79), 2 Ø 25xx 28 Hülsen (67), 2 Unterlegscheiben (Ø 10) (100) und 2 M10 selbstsichernden Muttern (102) sichern. (B) Die Umlenkrollen-Halterung (25) mit einer M10 x 65 Inbusschraube (89), 2 Unterlegscheiben (Ø 10) (100) und einer M10 selbstsichernden Mutter (102) befestigen.
- Seite 10 Montageanleitung Schritt 6 (A) Die Rückenpolsterhalterung (12) in die Öffnung an der Vorderseite des Standrohres (1) stecken. Beim Trainieren können Sie die gewünschte Position mithilfe der Feststell-Griffschraube (51) einstellen. (B) Die Halterung für die Bein-Trainingseinheit (11) in die Öffnung an der Vorderseite der Sitzpolsterhalterung (9) schieben.
- Seite 11 Montageanleitung (A) Eine Kunststoffabdeckung (55) auf die Halterung setzen (siehe Abbildung). Dann den rechten Butterfly-Einstellbügel (21) an der vorderen Armbügel-Halterung mit einer Sicherungsscheibe (59), einer Unterlegscheibe (Ø 10) (100) und einer M10 x 16 Inbusschraube (93) befestigen. (B) Den rechten Butterfly-Armbügel (8) in die Öffnung einsetzen (siehe Abbildung) und mit einer Ø 50 x 20 Hülse (56), einer Ø...
- Seite 12 Montageanleitung...
- Seite 14 Schritt 8 (A) Den oberen Seilzug durch die erste Öffnung befestigen und sicherstellen, dass sich die Anschlagkugel unter dem Firstrohr befindet. Eine Umlenkrolle (62) unter dem Seilzug mit einer M10 x 85 Inbusschraube (87), 2 Unterlegscheiben (Ø 10) (100) und einer M10 selbstsichernden Mutter (102) befestigen.
- Seite 15 Montageanleitung Schritt 9 (A). Ein Ende des Butterfly-Seilzugs (39) am oberen rechten Butterfly-Einstellbügel (21) befestigen. Den Seilzug nach hinten ziehen und eine Umlenkrolle unter dem Seilzug mit 2 Seilzug-Haltebügeln (43) und mit der Umlenkrolle zusammen mit einer Ø10 x 50 Inbusschraube (90), 2 Unterlegscheiben (Ø 10) (100), 2 Seilzug-Haltebügelhülsen (44) und einer M10 selbstsichernden Mutter (102) montieren.
- Seite 16 Montageanleitung...
- Seite 17 Schritt 10 (A) Den unteren Seilzug (35) durch die erste Öffnung ziehen und dabei sicherstellen, dass sich die Anschlagskugel vor der Öffnung befindet. Eine Umlenkrolle auf den Seilzug setzen und mit einer M10 x 65 Inbusschraube (89), 2 Unterlegscheiben (Ø 10) (100) und einer Ø10 selbstsichernden Mutter (102) befestigen.
- Seite 18 Montageanleitung Schritt 11 (A) Das Rückenpolster (41) an der Rückenpolsterhalterung (12) positionieren. Sorgfältig die Bohrungen aufeinander ausrichten und das Rückenpolster mit 2 M8 x 40 Inbusschrauben (95) und 2 Unterlegscheiben (Ø 8) (101) festschrauben. (B) Das Sitzpolster (40) auf die Sitzpolsterhalterung (9) setzen und mit 4 Unterlegscheiben (Ø 8) (101) und 4 M8 x 18 Inbusschrauben (97) festschrauben.
- Seite 19 Montageanleitung Schritt 12 Die 2 Abdeckungen des Gewichtestapels (27) am hinteren Standfuß mit 12 M10 x 6 Inbusschrauben (93), 12 Unterlegscheiben (Ø 10) (100) und 2 Bügeln (30) festschrauben.
- Seite 20 Montageanleitung Schritt 13 (A) Die Latissimus-Stange (22) am Ende des oberen Seilzugs mit 2 Karabinerhaken (81) und einer 10- gliedrigen Kette (83) befestigen. (B) Die Sitzhalterung wie in der Abbildung dargestellt nach oben klappen. Die Zugstange (23) oder den Einzelgriff (43) oder die Fußschlaufe (42) zum Trainieren am unteren Seilzug befestigen. (C) Bitte die gesamte Mutterkappe (42) auf die Schraube setzen.
-
Seite 21: Pflege Und Instandhaltung
Pflege und Instandhaltung darf nicht verwendet werden, oder der Verwendung ihres Die Sicherheit des Gerätes solange es sich nicht wieder in Trainingsgerätes stoßen oder kann nur aufrechterhalten, einem einwandfreien Zustand der Meinung sein, dass Teile wenn dieses regelmäßig auf befindet. fehlen, wenden Sie sich bitte an Schäden und Abnutzung, z. - Seite 22 Freiraum und Trainingsbereich An den Seiten, an denen auf das Gerät zugegriffen werden muss, muss ein freier Raum von mindestens 0,6 m vorhanden sein. Der freie Raum muss auch ausreichend Platz für ein Verlassen des Gerätes in einer Notsituation umfassen. Wenn das Gerät neben einem anderen aufgestellt wird, kann der Freiraum für beide Geräte gemeinsam bemessen werden.
- Seite 23 Exploded Parts List Part Description Qty. Part Description Qty. Front vertical frame Lat bar Rear stabilizer Shiver bar Main base frame Rotate ring Upper frame Swivel pulley bracket Guide rod Foam roll tube Front press frame Weight stack cover Left butterfly Double floating pulley bracket Right butterfly bracket...
- Seite 24 Right butterfly adjustment frame Nut cover Exploded Parts List Cable retainer 48X48 rubber bumper Cable retainer bushing Ø25x 28 bushing 口 60×50 sleeve Angle strap Single strap Ø50*1.5 end cap 口 50*2 end cap Plastic ring 口 65*1.5 end cap Foam roll end cap Foam roll 25*50 enc cap...
- Seite 25 Small rubber bumper M10x 85 Allen bolt Rubber bumper Ø10x100x35 L shape lock pin M10x 65 Allen bolt M10x 50 Allen bolt M10x 30 Allen bolt M10x 20 Allen bolt M10x 16 Allen bolt Ø8x50 Handle grip M8x 40 Allen bolt M8x 22 Allen bolt M8x 18 Allen bolt M10X93 Lock knob...
- Seite 26 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
