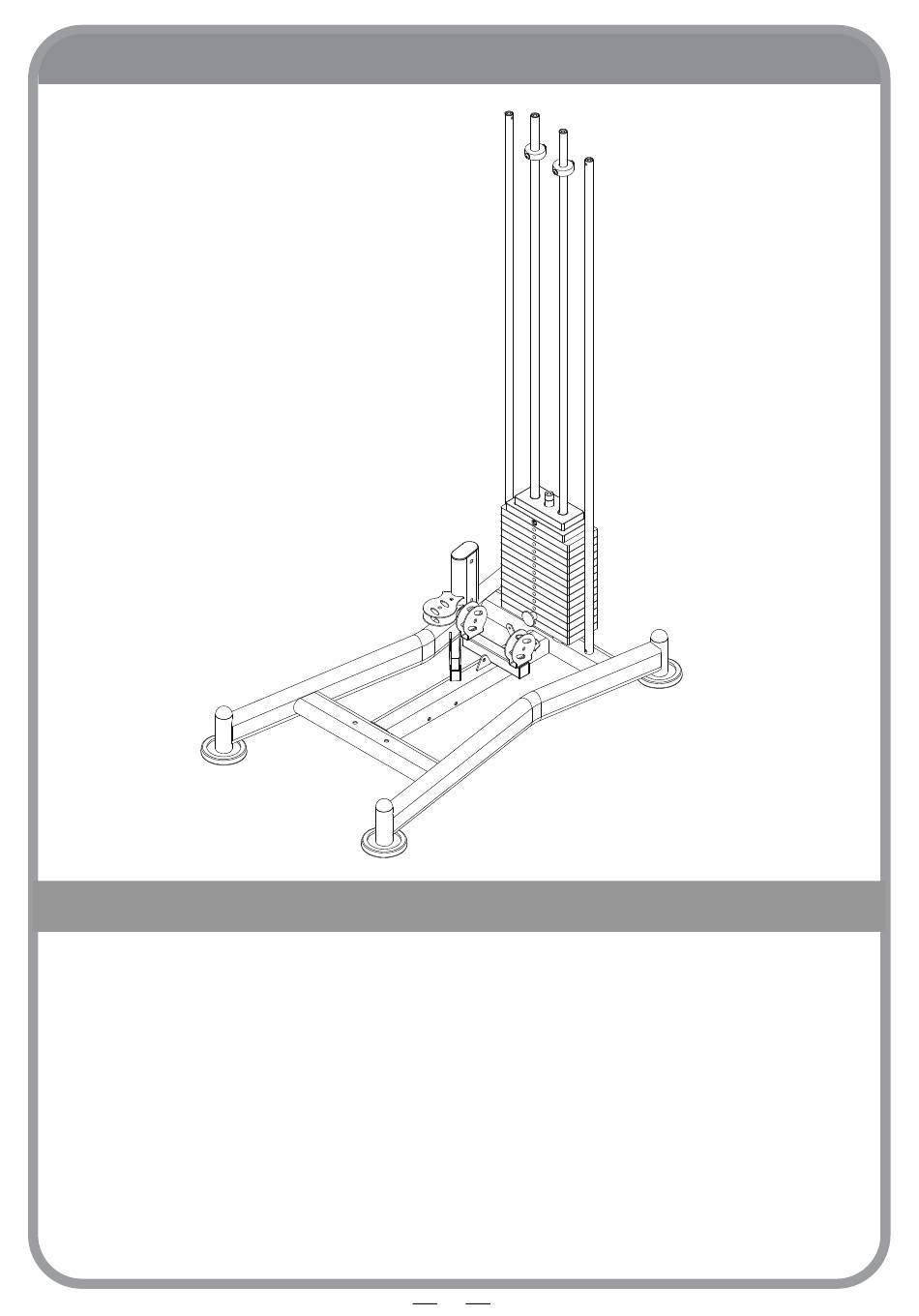

Montageschritt (2) Montageanleitung
1. Von oben 14 Gegengewichte (13) und zum Schluss das oberste Gegengewicht (14) auf
die Führungsstange setzen.
2. Die Schraube aus dem obersten Gegengewicht (14) nehmen, dann die Gewichtswahl-
Stange (12) in die mittlere Öffnung der Gegengewichte absenken, zum Schluss die
Schraube wieder in das oberste Gegengewicht einsetzten (12).
3. Den Gummidämpfer für das Gegengewicht (9) im obersten Loch der Führungsstange
montieren. Für jeden ein M8 x 70 Inbusschraube (10), zwei Unterlegscheiben mit Φ8
(15) und eine M8 Sicherungsmutter (11) verwenden.
4. Den Gewichtestift (16) von vorn in das zweit-unterste Gegengewicht stecken
VORSICHT: Alle Schrauben müssen fest angezogen werden
Montageschritt (2)
11
