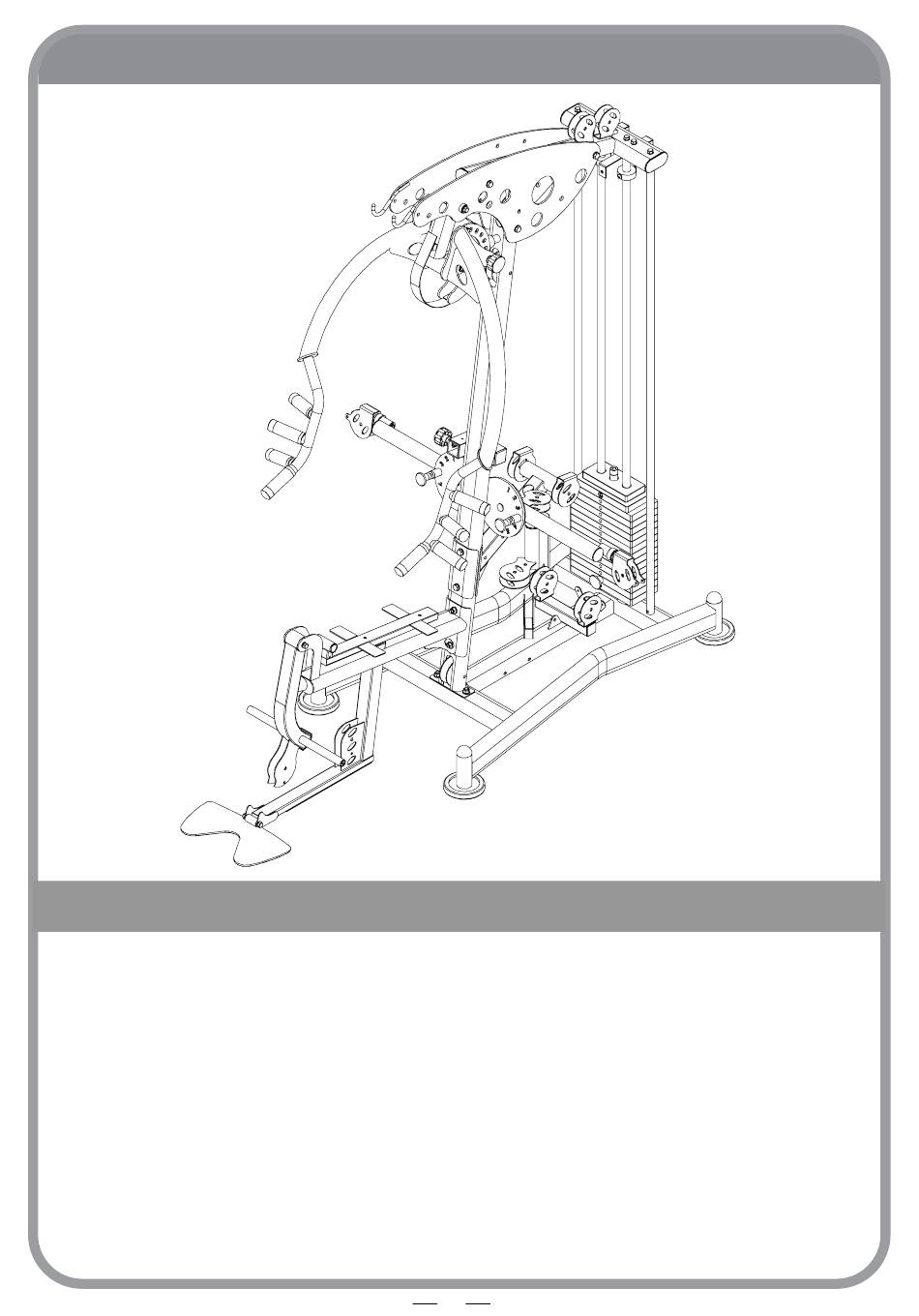

Montageschritt (8) Montageanleitung
1. Den linken Butterfly-Armbügel (46) am vorderen Rahmen montieren. Hierzu Folgendes verwenden:
M10 x 16 Inbusschraube (44), Federscheibe mit Φ10 (7), große Unterlegescheibe mit Ф10 (35)
2. Den rechten Butterfly-Armbügel (45) am vorderen Rahmen montieren. Hierzu Folgendes verwenden:
M10 x 16 Inbusschraube (44), Federscheibe mit Φ10 (7), große Unterlegescheibe mit Ф10 (35)
3. Die Umlenkrollenhalterung (47) am vorderen Rahmen montieren. Hierzu Folgendes verwenden:
M12 x 75 Sechskantschraube (29), Unterlegscheibe mit Ф12 (20), Sicherungsmutter mit Ф12 (21),
Verstärkungsplatte (48)
4. Die Fußplatte (49) an der Sitzflächenhalterung montieren. Hierzu Folgendes verwenden:
M10 x 70 Sechskantschraube (43), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23)
VORSICHT: Alle Schrauben und Bolzen müssen fest angezogen werden.
Montageschritt (8)
23
