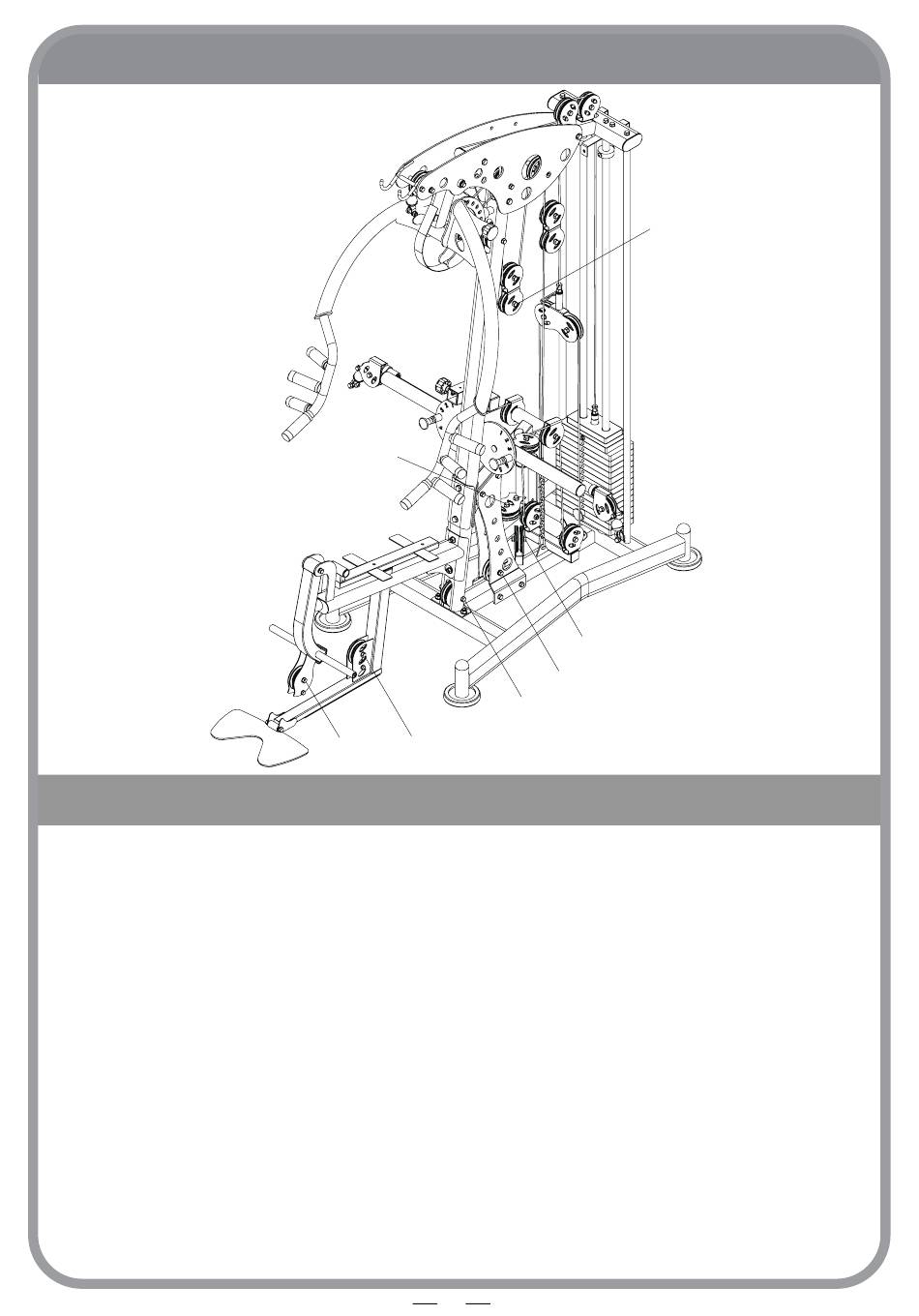

Montageschritt (12) Montageanleitung
1. Die linke Montageplatte (68) und die rechte Montageplatte (69) am
Grundrahmen und am vorderen Rahmen montieren. Hierzu Folgendes verwenden: M10 x 130
Sechskantschraube (50), M10 x 75 Sechskantschraube (65), Unterlegscheibe mit M10 (5), Ф10
Sicherungsmutter (23)
2. 4 Umlenkrollen (55) an den folgenden Punkten befestigen: V, W, Z, A1, hierzu Folgendes verwenden:
M10 x 45 Sechskantschraube (52), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23)
3. Eine Umlenkrolle (55) am Punkt Y montieren. Hierzu Folgendes verwenden:
M10 x 115 Sechskantschraube (51), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23)
4. Eine Umlenkrolle (55) am Punkt X montieren. Hierzu Folgendes verwenden:
M10 x 85 Sechskantschraube (66), Unterlegscheibe mit Ф10 (5), sintertechnisch hergestellte Hülse (67),
M10 Sicherungsmutter (23)
5. Eine Umlenkrolle (55) am Punkt U montieren. Hierzu Folgendes verwenden:
M10 x 40 Sechskantschraube (162), Unterlegscheibe mit Ф10 (5)
6. Eine M10 x 40 Sechskantschraube (162) mit einer Unterlegscheibe mit Ф10 (5) in der Nähe des folgenden
Punktes anbringen: U
7. Eine M8 x 45 Sechskantschraube (63), eine Unterlegscheibe mit Ф8 (15) und eine M8 Sicherungsmutter
(11) in der Nähe der folgenden Punkte anbringen: A1, Z
Montageschritt (12)
U
Z
A1
33
W
V
X
Y
