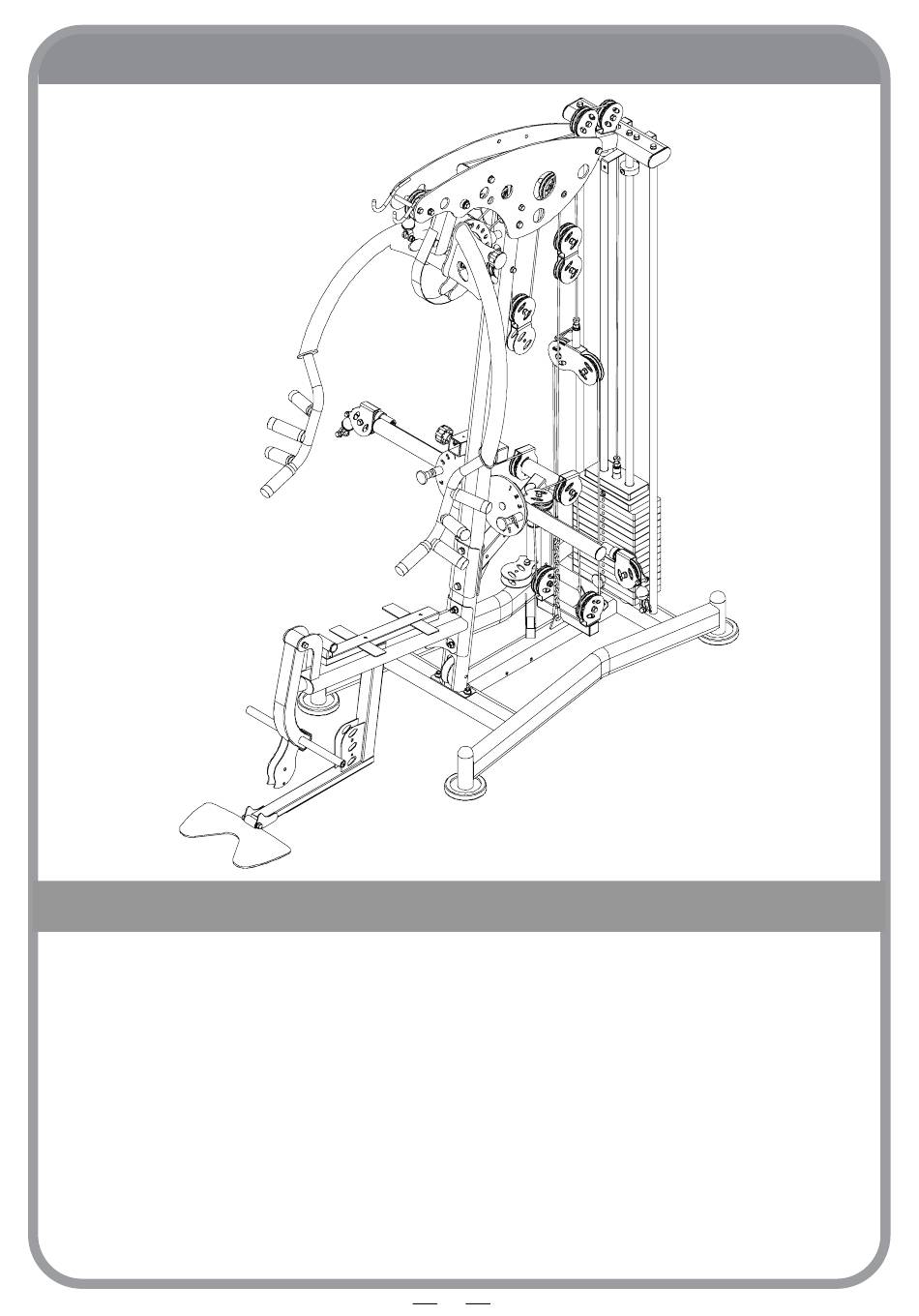

Montageschritt (11) Montageanleitung
1. 8 Umlenkrollen (55) an den folgenden Punkten befestigen: K, L, N, O, P, Q, R, S, T, hierzu Folgendes
verwenden:
M10 x 45 Sechskantschraube (52), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23)
2.
2 Umlenkrollen (55) an den folgenden Punkten befestigen: M, R, hierzu Folgendes verwenden:
M10 x 45 Sechskantschraube (52), Unterlegscheibe mit Ф10 (5)
3.
Das Ende des Butterfly-Armbügel-Seilzugs (64) nehmen, an dem sich der Kugelkopf befindet
4.
Den Butterfly-Armbügel-Seilzug (64) von Punkt P aus durch die folgenden
Punkte nach unten führen: L, M, N, O, P, Q, R, S, T. Dann den Kugelkopf wieder am Butterfly-Armbügel-
Seil (64) befestigen.
5.
Eine M8 x 45 Sechskantschraube (63), eine Unterlegscheibe mit Ф8 (15) und eine M8
Sicherungsmutter (11) in der Nähe der folgenden Punkte anbringen: K, T
Montageschritt (11)
31
