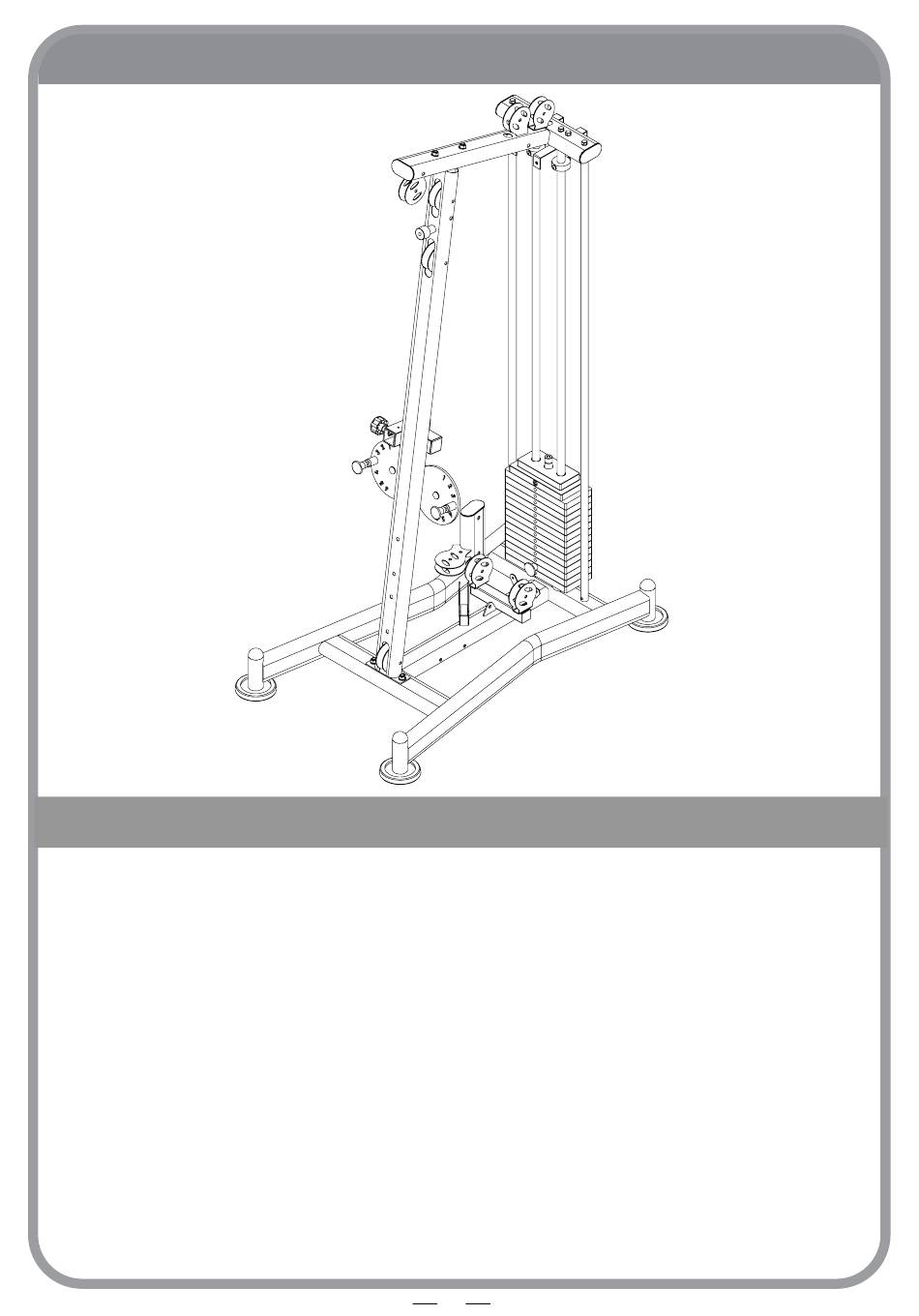

Montageschritt (4)
Montageschritt (4) Montageanleitung
1. Den Stützrahmenschutz (24) an der Führungsstange montieren
2. Den oberen Träger (25) an der Führungsstange montieren. Hierzu Folgendes
verwenden:
M10 x 20 Sechskantschraube (6), Federscheibe mit Φ10 (7), Unterlegescheibe mit Ф10 (5)
3. Den oberen Träger (25) am vorderen Rahmen montieren. Hierzu Folgendes verwenden:
M12 x 70 Sechskantschraube (19), Unterlegscheiben mit Ф12 (20), M12 Sicherungsmutter
(21)
4. Den oberen Träger (25) an der hinteren Stützstange montieren. Hierzu Folgendes
verwenden:
M10 x 65 Sechskantschraube (4), Federscheibe mit Φ10 (7), Unterlegescheibe mit Ф10 (5)
5. Den Stützrahmenschutz (24) am oberen Träger (15) montieren. Hierzu Folgendes
verwenden:
M10 x 65 Sechskantschraube (4), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23)
VORSICHT: Alle Schrauben müssen fest angezogen werden.
15
