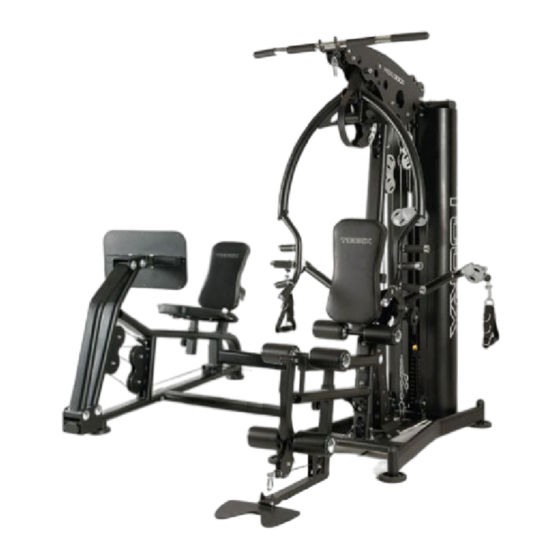

- Seite 1 BEDIENUNGSANLEITUNG LEG PRESS...
-
Seite 2: Inhaltsverzeichnis
Inhalt Ersatzteilliste ....................3 Ersatzteilliste ....................4 Ersatzteile (Zeichnungen) ................5 Schrauben und Muttern (Zeichnung) ............6 Montageschritt (1) ................... 7 - 8 Montageschritt (2) ................... 9 - 10 Montageschritt (3) ................... 11 - 12 Montageschritt (4) ................... 13 - 15 Montageschritt (5) ................... -
Seite 3: Ersatzteilliste
Ersatzteilliste Description Note Qty. washer Φ10 lock nut washer Φ8 locking spring knob Φ10 washer Φ12 lock nut lock nut hexagon bolt M10*25 big washer Φ25*10*2.0 hexagon bolt M10*45 pulley Φ95*26 hexagon bolt M10*75 spring washer Φ8 foot margin cover Φ120 oval tube plug 50-100... -
Seite 4: Ersatzteilliste
Ersatzteilliste Description Note Qty. support tube footplate tube hexagon bolt M10*50 big pulley Φ127*28 leg press cable L:3255mm hexagon bolt M8*20 hexagon bolt M8*70 leg press seat cushion adjust frame leg press seat cushion leg press handle hexagon bolt M8*25 leg press back cushion adjust frame leg press back cushion oval reduction sleeve... -
Seite 5: Ersatzteile (Zeichnungen)
Ersatzteile... -
Seite 6: Schrauben Und Muttern (Zeichnung)
Drahtseil Schrauben und Muttern Metermaß zum Messen der Schraubenlänge Metermaß zum Messen der Schraubenlänge... -
Seite 7: Montageschritt (1)
Montageschritt (1) Übersichtszeichnung No. Description Note Qty. washer Φ12 lock nut 125 leg press main frame leg press front connection tube leg press back connection tube 128 connection plate arc-shaped connection plate 130 spring washer Φ12 131 hexagon bolt M12*30 132 hexagon bolt M12*80 133 hexagon bolt... -
Seite 8: Montageschritt (1) Zeichnung
Montageschritt (1) Zeichnung Montageschritt (1) Montageanleitung Das vordere Verbindungsrohr der Beinpresse (126) am Grundrahmen montieren. Hierzu Folgendes verwenden: M12 x 30 Sechskantschraube (131), Federscheibe mit Ф12 (130), Unterlegscheibe mit Ф12 (20) 2. Das hintere Verbindungsrohr der Beinpresse (127) am Grundrahmen montieren. Hierzu Folgendes verwenden: M12 x 80 Sechskantschraube (132), Unterlegscheiben mit Ф12 (20), M12 Sicherungsmutter (21), Verbindungsplatte (128) -
Seite 9: Montageschritt (2)
Montageschritt (2) Übersichtszeichnung No. Description Note Qty. 134 leg press support tube-1 135 leg press support tube-2 136 shaft Φ25*125 137 plug hexagon socket button M10*25 head bolt... -
Seite 10: Montageschritt (2) Zeichnung
Montageschritt (2) Zeichnung Montageschritt (2) Montageanleitung Das Stützrohr 1 der Beinpresse (134) am Grundrahmen der Beinpresse montieren. Hierzu Folgendes verwenden: Welle mit Ф25 x 125 (136), Stopfen (137), M10 x 25 Inbusschraube (138) Das Stützrohr 2 der Beinpresse (135) am Grundrahmen der Beinpresse montieren. Hierzu Folgendes verwenden: Welle mit Ф25 x 125 (136), Stopfen (137), M10 x 25 Inbusschraube (138) VORSICHT: Alle Schrauben müssen fest angezogen werden. -
Seite 11: Montageschritt (3)
Montageschritt (3) Übersichtszeichnung No. Description Note Qty. lock nut big washer Φ25*10*2.0 hexagon bolt M10*75 137 plug hexagon socket button M10*25 head bolt 139 shaft Φ25*125 140 support tube 141 footplate tube... -
Seite 12: Montageschritt (3) Zeichnung
Montageschritt (3) Zeichnung Montageschritt（3）Montageanleitung Das Stützrohr 1 der Beinpresse am Stützrohr (140) montieren. Hierzu Folgendes verwenden: Welle mit Ф25 x 115 (139), Stopfen (137), M10 x 25 Inbusschraube (138) Das Stützrohr 2 der Beinpresse am Stützrohr (140) montieren. Hierzu Folgendes verwenden: Welle mit Ф25 x 115 (139), Stopfen (137), M10 x 25 Inbusschraube (138) Die Fußplatte über das Vierkantrohr am Stützrohr (140) montieren. - Seite 13 Montageschritt（4）bersichtszeichnung...
-
Seite 14: Montageschritt (4)
Montageschritt (4) Zeichnung des Drahtseils No. Description Note Qty. washer Φ10 Zeichnung 01 washer Φ12 lock nut hexagon bolt M10*25 hexagon bolt M10*45 pulley Φ95*26 142 hexagon bolt M10*50 143 big pulley Φ127*28 144 leg press cable L:3255mm 162 hexagon bolt M10*40 163 cable adjust sleeve Zeichnung 02... -
Seite 15: Montageschritt (4) Zeichnung
Montageschritt (4) Zeichnung unterer Drahtseilzug Montageschritt (4) Montageanleitung Das flache Ende des Drahtseils der Beinpresse an dem unteren Drahtseilzug montieren. Hierzu Folgendes verwenden: M10 x 25 Sechskantschraube (30), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23) (siehe Zeichnung 01) Das Ende des Drahtseils (144) mit dem Gewinde einfädeln, hierzu an Punkt A beginnen und dann mit B, C, D, E, F fort fahren Die Umlenkrolle (44) am Punkt B montieren. -
Seite 16: Montageschritt (5)
Montageschritt (5) Übersichtszeichnung No. Description Note Qty. lock nut washer Φ8 locking spring knob Φ10 spring washer Φ8 145 hexagon bolt M8*20 146 hexagon bolt M8*70 leg press seat cushion adjust frame 148 leg press seat cushion 149 leg press handle... -
Seite 17: Montageschritt (5) Zeichnung
Montageschritt (5) Zeichnung Montageschritt (5) Montageanleitung Den Griffbügel (149) der Beinpresse an der Sitzflächenhalterung (147) montieren. Hierzu Folgendes verwenden: M8 x 70 Sechskantschraube (146), Unterlegscheibe mit Ф8 (15), M8 Sicherungsmutter (11) Die Sitzfläche (148) der Beinpresse an der Sitzflächenhalterung (147) montieren. Hierzu Folgendes verwenden: M8 x 20 Sechskantschraube (145), Federscheibe mit Ф8 (72), Unterlegscheibe mit Ф8 (15) -
Seite 18: Montageschritt (6) Übersichtszeichnung
Montageschritt (6) Übersichtszeichnung No. Description Note Qty. washer Φ8 locking spring knob Φ10 spring washer Φ8 145 hexagon bolt M8*20 150 hexagon bolt M8*25 leg press back cushion adjust frame 152 leg press back cushion... -
Seite 19: Montageschritt (6) Zeichnung
Montageschritt (6) Zeichnung Montageschritt (6) Montageanleitung Die Rückenlehne (152) der Beinpresse an der Rückenlehnenhalterung (151) montieren. Hierzu Folgendes verwenden: M8 x 20 Sechskantschraube (145), Federscheibe mit Ф8 (72), Unterlegscheibe mit Ф8 (15) Die Sitzflächenhalterung (151) auf den Grundrahmen schieben, hierzu den Griff mit Federverriegelung (18) nach außen ziehen. -
Seite 20: Übersichtszeichnung
Übersichtszeichnung VORSICHT: Bitte nachprüfen, ob alle Schrauben, Sicherungsmuttern, Sicherungsstifte und Zugbolzen fest angezogen sind. -
Seite 21: Übersichtszeichnung Für Die Werksseitige Montage
Zeichnung für die werksseitige Montage No. Description Note Qty. foot margin cover Φ120 oval tube plug 50-100 □50-40L reduction sleeve hexagon socket M8*16 button head bolt 153 oval reduction sleeve 50-100 154 cone rubber cushion Φ42*Φ32*26 No. Description Note Qty. 155 square plug □50*50*2.0 “+"slotted... - Seite 22 Zeichnung für die werksseitige Montage No. Description Note Qty. 158 bearing 6005 No. Description Note Qty. 158 bearing 6005...
- Seite 23 Zeichnung für die werksseitige Montage No. Description Note Qty. □25*50 100 inner plug No. Description Note Qty. 159 handle grip Φ25 160 handle Φ40*Φ25*29 “-"slotted headless M4*5 bolt...
- Seite 24 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
