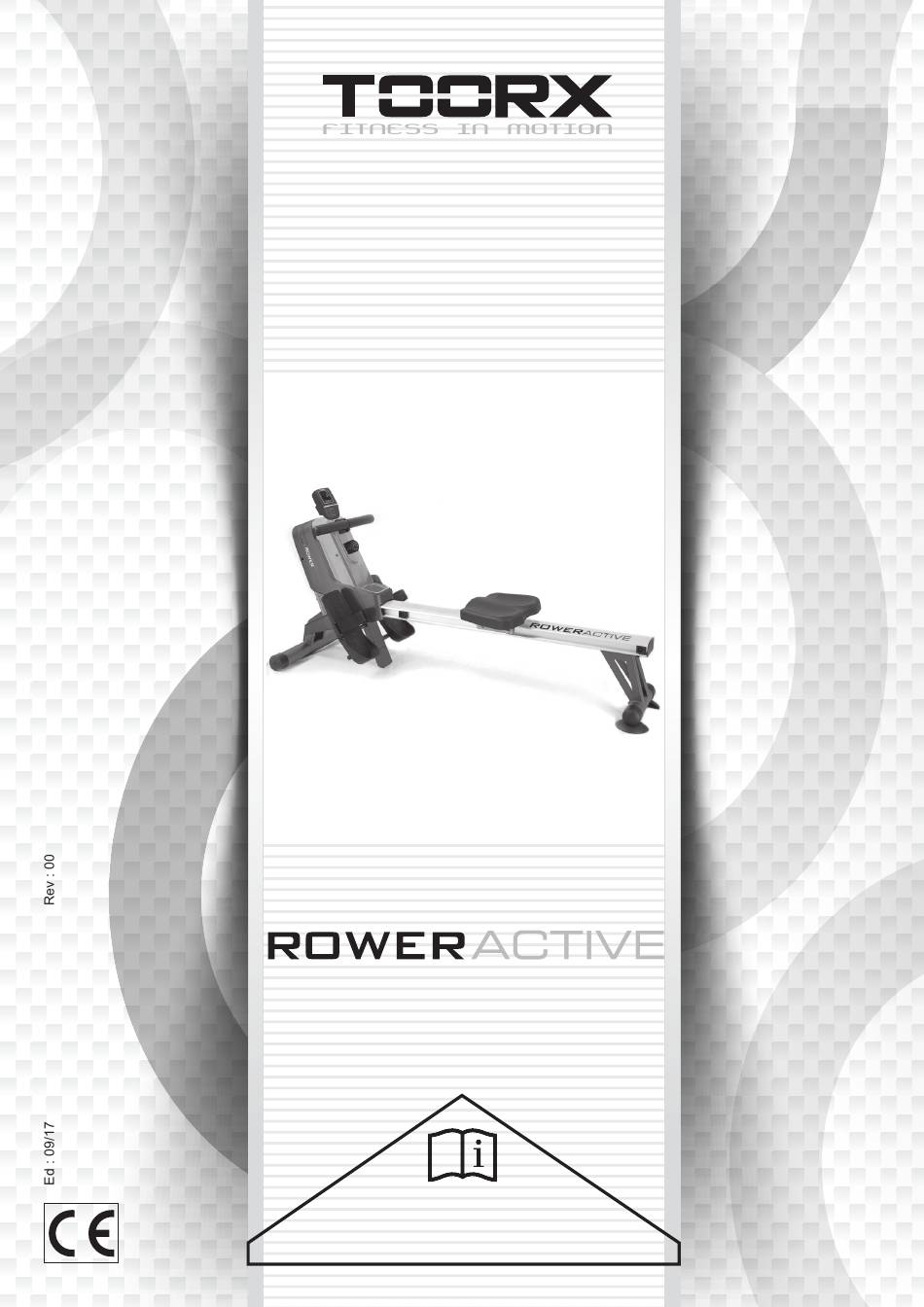

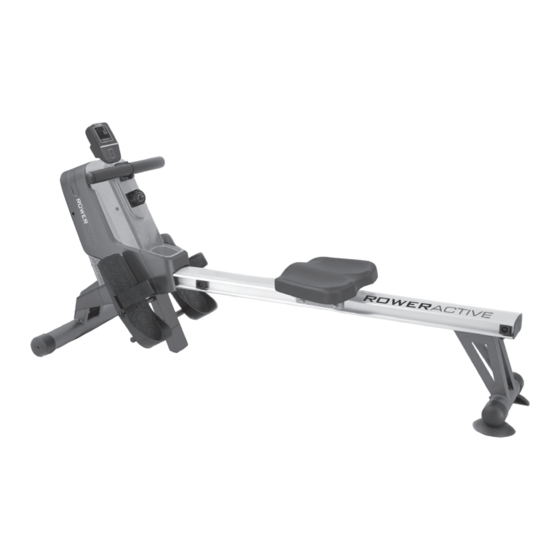

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Identifikationshilfe Für Die Mitgelieferten Kleinteile
IDENTIFIKATIONSHILFE FÜR DIE MITGELIEFERTEN KLEINTEILE Diese Abbildung soll Ihnen bei der Identifizierung der für die Montage erforderlichen Kleinteile behilflich sein. Legen Sie die Unterlegscheiben oder die Schraubenenden auf die Kreise, um den Durchmesser zu überprüfen. Mit dem Metermaß können Sie die Länge der Schrauben überprüfen. - Seite 3 Bauteil-Nr. Beschreibung Menge Rundkopfschraube (M8 x 15 mm) Sicherungsscheibe (M8) Unterlegscheibe (M8) Flachkopf-Kreuzschlitzschraube (M6 x 15 mm) Unterlegscheibe (M6) Große Unterlegscheibe (M8) Blechschraube (ST4,2 x 45) Rundkopfschraube (M8 x 40 mm) Rundkopfschraube (M8 x 20 mm) Inbusschlüssel (5 mm) Kombischlüssel (Inbus + Schraubendreher)
- Seite 4 IM KARTON FINDEN SIE FOLGENDE EINZELTEILE: 1 Grundrahmen, 1 St. 3 Bodenstütze, 1 St. 21 Sitz, 1 St. 27 Flaschenhalter, 1 St. 28 Vordere Abdeckung, 30 Endkappe (60 mm), 5 Hintere Stütze, 1 St. 2 Hintere Bodenstütze, 1 St. 2 St. 1 St.
- Seite 5 MONTAGEANLEITUNG SCHRITT 1 Das Hauptteil des Rudergeräts wie in Abbildung A positionieren. Die HINTERE STÜTZE (5) in den GRUNDRAHMEN (3) einsetzen und mit RUNDKOPFSCHRAUBEN (M6 × 15 mm) (63) und UNTERLEGSCHEIBEN (M6) (64) fixieren. Den GRUNDRAHMEN (3) mit RUNDKOPFSCHRAUBEN (M8 × 40 mm) (84) und UNTERLEGSCHEIBEN (M8) (62) am MONTAGEWINKEL (11) montieren.
- Seite 6 SCHRITT 3 Siehe nachfolgende Abbildung. Die FÜHRUNGSSCHIENE (48) nach oben klappen und dann den MONTAGEWINKEL (11) RUNDKOPFSCHRAUBEN (M8 × 20 mm) (85) und UNTERLEGSCHEIBEN (M8) (62) am GRUNDRAHMEN (3) montieren. SCHRITT4 Den SITZ (21) mit RUNDKOPFSCHRAUBEN (M6 mal 15 mm) (63) und UNTERLEGSCHEIBEN (M6) (64) am SCHLITTEN (10) montieren.
- Seite 7 SCHRITT 5 Siehe Detail-Ansicht C. Die GRIFFSTANGE (15) durch die GRIFFSTANGEN-HÜLSE (111) schieben. Schieben Sie nun die SCHAUMSTOFFHÜLSE (22) auf das überstehende Ende der GRIFFSTANGE (15). Drücken Sie den RUNDEN STOPFEN (23) in das Ende der GRIFFSTANGE (15). HINWEIS: Schmieren Sie die GRIFFSTANGE (15) mit einer kleinen Menge Flüssigseife oder Wasser, um die SCHAUMSTOFFHÜLSE (22) leichter aufschieben zu können.
- Seite 8 SCHRITT 9 Die PEDALACHSE (6) durch das Rohr am GRUNDRAHMEN (3) schieben. Auf jedes Ende der PEDALACHSE (6) ein PEDAL (19) schieben. Dann die PEDALE (19) mit RUNDKOPFSCHRAUBEN (M8 x 15 mm) (60) und GROSSEN UNTERLEGSCHEIBEN (M8) (83) an beiden Enden der PEDALACHSE (6) befestigen. Die RUNDKOPFSCHRAUBEN (M8 x 15 mm) (60), mit denen die Pedale befestigt werden, müssen an beiden Seiten der PEDALACHSE (6) gleichzeitig angezogen werden.
-
Seite 9: Einstellen Des Pedalbandes
EINSTELLEN DES PEDALBANDES Wenn Sie mit an den Pedalen fixierten Füßen besser trainieren können, können Sie das PEDALBAND (20) unten am PEDAL (19) befestigen (siehe Abbildung 1 unten). Ziehen Sie das PEDALBAND (20) durch die Öffnung unten am PEDAL (19). Ziehen Sie das PEDALBAND (20) bis Sie es unten am PEDALS (19) schließen können. -
Seite 10: Transportanleitung
AUFBEWAHRUNG 1. Das Rudergerät kann einfach an einem sauberen und trockenen Ort aufbewahrt werden. 2. Verschieben das Rudergerät mithilfe der Transporträder an der vorderen Bodenstütze des GRUNDRAHMENS (3). Heben Sie die HINTERE BODENSTÜTZE (2) an, um das Rudergerät zu bewegen. Verwenden Sie nicht den SITZ (21) zum Bewegen des Rudergeräts. -
Seite 11: Bedienung Des Computers
BEDIENUNG DES COMPUTERS BATTERIEWECHSEL: Lösen Sie die Sperre an der Unterseite des Displays und schieben Sie die Abdeckung vorsichtig heraus. Legen Sie zwei Batterien der Größe AA oder UM-3 in das Batteriefach im Display. Überprüfen Sie, ob die Batterien richtig eingelegt sind. Die Batterien müssen richtig sitzen und die Feder muss an der Batterie anliegen und einen Kontakt herstellen. - Seite 12 DISTANCE (STRECKE): Durch Drücken dieser Taste wird die Trainingsstrecke in einem Bereich von 0,0 bis 99,9 km gemessen und angezeigt. Sie können mit der „HOCH-“ und der „RUNTER“-Taste auch bereits vor dem Trainingsbeginn eine Trainingsstrecke einstellen. Die Einstellung erfolgt in Schritten von je 100 Metern. Sobald die Zielstrecke abgearbeitet wurde, zählt das Display weiter und gibt 8 Sekunden lang einen Alarm an.
-
Seite 13: Explosionszeichnung
EXPLOSIONSZEICHNUNG... - Seite 14 TEILELISTE Bezeichnung Menge Grundrahmen Hintere Bodenstütze Grundrahmen Fuß-Halterung Hintere Stütze Pedalachse Hinterer Federhaken Federhaken Schienenkappe Schlitten Montagewinkel Magnetband Abstandhalter (ø 12,8 x 38,5 mm) Achse (ø 12,8 x 58,5 mm) Griffstange Selbstschneidende Rundkopfschraube (M4,2 x 20 mm) Linke Abdeckung Rechte Abdeckung Pedal Pedalriemen Sattel...
- Seite 15 Keilrippenriemen (220 PJ3) Laufrolle Laufrad Rundkopfschraube (M8 x 20 mm) Lager (608zz) Runder Stopfen (ø 19 mm) Rundkopfschraube (M5 x 20 mm) Rückstellfeder Inbusschlüssel (5 mm) Rundkopfschraube (M8 x 15 mm) Sicherungsscheibe (M8) Unterlegscheibe (M8) Rundkopfschraube (M6 x 15 mm) Unterlegscheibe (M6) Flachkopfschraube (M8 x 32 mm) Nylock-Mutter (M8)
- Seite 16 Lager (6003RS) Griffstangenhülse Gummiauflage...
- Seite 17 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
