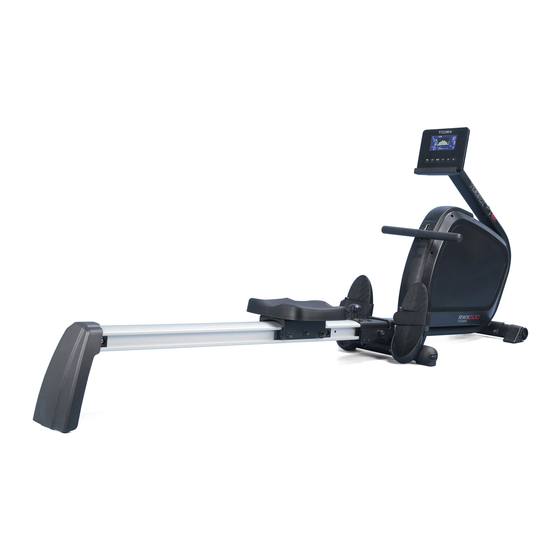

Inhaltszusammenfassung für TOORX CHRONO LINE RWX500
- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Checkliste...
- Seite 3 ÜBERSICHTSZEICHNUNG...
-
Seite 4: Part List
PART LIST Part Part Description Specification Q'ty Description Specification Q'ty Computer Spring SM-5856-64 D13*D1.2*85.5L Handlebar post Anti-loosen nut welding set M10x1.5x10T M10x1.5x10T Front anti-slip pad Volute spring 20*0.8T 44.6*50*5.3 20*0.8T Anti-loosen nut D6*26.5*7.7 M8*1.25*8T M8*1.25*8T stabilizer Bushing of pulley axle D60x1.5Tx440L D12*D8.2*12.6L Pulling rope... - Seite 5 cable (I) Sensor Connecting axle cover 1100L M20*2.5*62L Lower computer C ring S-16(1T) cable 450L S-16(1T) Tension cable bolt M10*1.5*150L D1.5x400 M10*1.5*150L Sensor (一） Hex bolt M8*1.25*100L 1100L M8*1.25*100L Spring washer Motor D10.5*D6.1*1.3T D10.5*D6.1*1.3T Wheel for pulling Allen bolt M8*1.25*20L rope D160*76L M8x1.25x20L...
- Seite 6 Montageschritt 1： A. Den hinteren Standfuß (5) mit Federscheibe (74), Hutmutter (75), Federscheibe (80) und Vierkantschraube (90) am Hauptrahmen (22) montieren. B. Den vorderen Standfuß (100) mit Federscheibe (74), Hutmutter (75), Federscheibe (80) und Vierkantschraube (90) am Hauptrahmen (22) montieren.
- Seite 7 Montageschritt 2： A. Den hinteren Halterungssatz (13) mit Gleitführung (19) durch Befestigungsplatte (95), Federscheibe (74) und Inbusschraube (87) wie abgebildet montieren. B. Die Sitzhalterung (25) mit dem Vierkantstopfen (61), der Mutter (96) und dem Bolzen (85) wie abgebildet an der Gleitführung (19) montieren. C.
- Seite 8 Montageschritt 3: A, Das Fußpedal (10) mit der Achse (16), der Unterlegscheibe (77) und dem Bolzen (91) montieren.
- Seite 9 Montageschritt 4: A x2 B x1 step-4 M5*10 M8*20 M8*20 1) Das obere Computerkabel (38A) und das untere Computerkabel (38B), das untere Computerkabel (一）(28) und den Sensor (29), das untere Computerkabel (30) und den Sensor (一） （32）verbinden und die Griffsäule (2) mit einer Unterlegscheibe (76), einer Federscheibe (80) und einer Inbusschraube (87)wie abgebildet auf den Hauptrahmen montieren.
- Seite 10 Klappbares Gerät:...
- Seite 11 BEDIENUNGSANLEITUNG DES COMPUTERS LCD-Vollanzeige: DISPLAYFUNKTIONEN FUNKTION BESCHREIBUNG ‧ WATT Anzeigebereich 0 - 999 ‧ CALORIES Beim Rudern verbrannte Kalorien. (KALORIEN) ‧ Anzeigebereich 0 - 9999, Einstellbereich 0 - 9990 Kal ‧ DISTANCE Anzeige der Ruderstrecke des Benutzers ‧ (STRECKE) Anzeigebereich 0 - 99999; Jede Steigerung/Verminderung entspricht ± 100. PULSE ‧...
- Seite 12 TASTENFUNKTIONEN FUNKTION BESCHREIBUNG ‧ Up (Hoch) Parameterwert oder Auswahl der Einstellung erhöhen. Down (Runter) ‧ Parameterwert oder Auswahl der Einstellung verringern. ENTER ‧ Bestätigen einer Einstellung oder Auswahl. (BESTÄTIGEN) ‧ Wird diese Taste für 2 Sekunden gedrückt gehalten, schaltet sich der Computer aus. ‧...
- Seite 13 Abbildung 2 Abbildung3 5. Programm-Modus 5.1 Mit der HOCH- und der RUNTER-Taste den Programm-Modus auswählen und durch Drücken von ENTER bestätigen. 5.2 Mit der HOCH- und der RUNTER-Taste das Profil (P1 - P12, Abbildung 4) auswählen und mit ENTER bestätigen. 5.3 Mit der HOCH- und der RUNTER-Taste TIME (ZEIT) voreinstellen (Abbildung 5) und mit ENTER bestätigen.
- Seite 14 Abbildung6 Abbildung7 Abbildung8 Abbildung9 7. Race (Rennen)-Modus 7.1 Mit der HOCH- und der RUNTER-Taste den Race (Rennen)-Modus (Abbildung 10) auswählen und mit ENTER bestätigen. 7.2 UP (HOCH) oder DOWN (RUNTER) drücken, um SPM (voreingestellt = 10) und DISTANCE (STRECKE) (voreingestellt = 500) einzustellen (Abbildung 11). Zum Bestätigen ENTER drücken. (Schwierigkeitsgrad insgesamt =15, L1=1:00 ZEIT/500 M, L15=8:00 ZEIT/500M, Standarderhöhungen: 0:30 ZEIT/500 M).
- Seite 15 ENTER bestätigen. 8.2 UP (HOCH) oder DOWN (RUNTER) drücken, um den Schwierigkeitsgrad jeder Spalte einzustellen (Abbildung 15). ENTER drücken, um zum nächsten zu gelangen. Den Modus für 2 Sekunden gedrückt halten, um die Einstellung zu beenden oder abzubrechen. 8.3 Mit der HOCH- und der RUNTER-Taste TIME (ZEIT) voreinstellen (Abbildung 16) und mit ENTER bestätigen. 8.4 Um mit dem Training zu beginnen, die START/STOPP-Taste drücken.
- Seite 16 1. Wenn die Konsole E-2 anzeigt, bitte überprüfen, ob die Kabel ordnungsgemäß angeschlossen oder beschädigt sind. 2. Wenn 4 Minuten lang weder gerudert noch die Herzfrequenz gemessen wird, schaltet die Konsole in den Schlafmodus um. Programmprofil: P01 - P12...
- Seite 17 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
