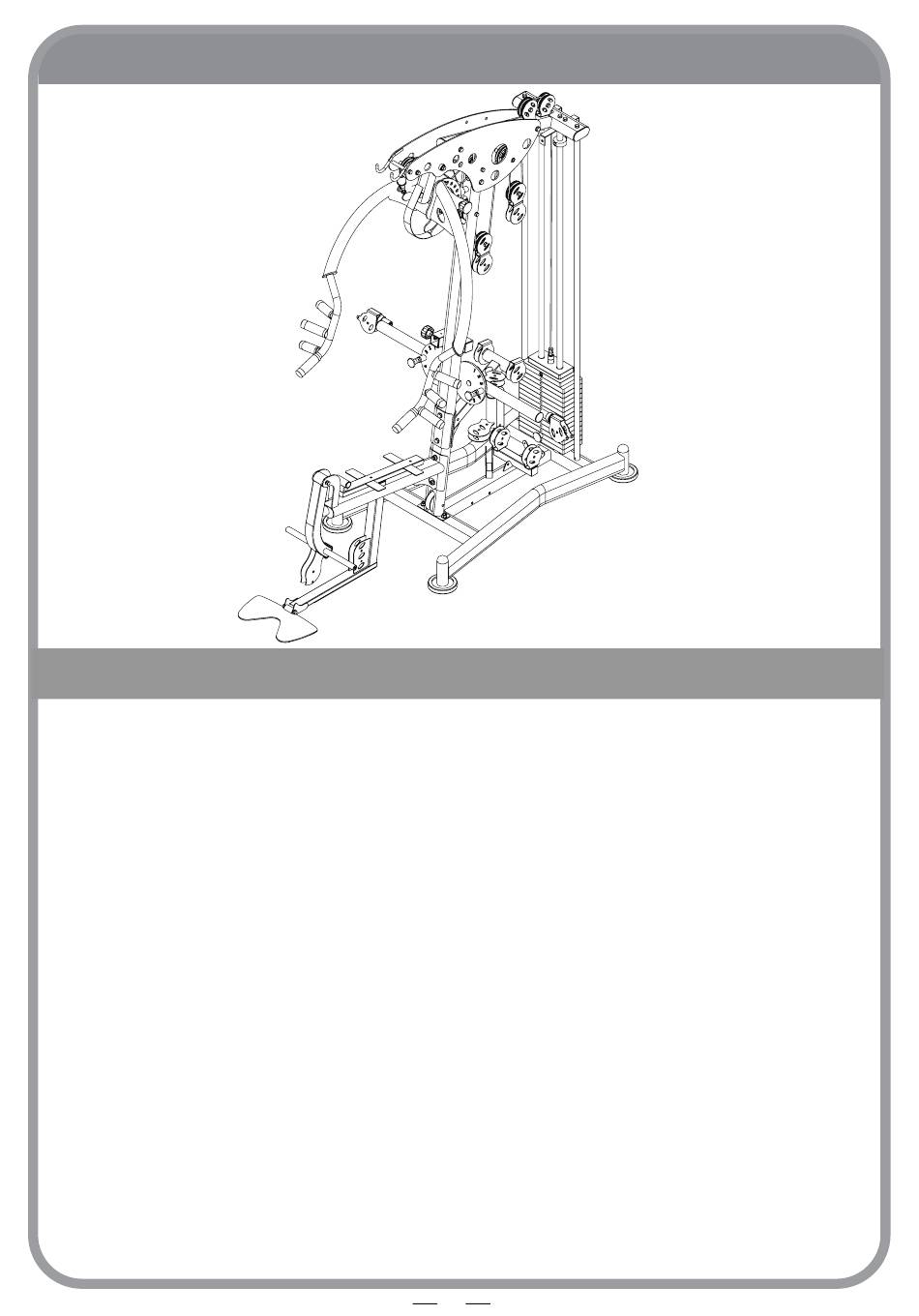

Montageschritt (9) Montageanleitung
1. 4 Umlenkrollen (55) an den folgenden Punkten befestigen: A, B, C, E, hierzu Folgendes
verwenden:
M10 x 45 Sechskantschraube (52), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23)
2. 2 Umlenkrollen (55) an den folgenden Punkten befestigen: I, D, hierzu Folgendes verwenden:
M10 x 130 Sechskantschraube (50), Abstandhalter für die Umlenkrolle (57), Unterlegscheibe mit
Ф10 (5), M10 Sicherungsmutter (23)
3. Eine Umlenkrolle (55) am Punkt G montieren. Hierzu Folgendes verwenden:
M10 x 130 Sechskantschraube (50), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23)
4. Eine Umlenkrolle (55) am Punkt H montieren. Hierzu Folgendes verwenden:
M10 x 45 Inbusschraube (63), Unterlegscheibe mit Φ10 (5), M10 Sicherungsmutter (23)
5. Eine Umlenkrolle (55) am Punkt F montieren. Hierzu Folgendes verwenden:
M10 x 115 Sechskantschraube (51), Unterlegscheibe mit Ф10 (5), M10 Sicherungsmutter (23)
6. Mit einer M10 x 130 Sechskantschraube (50), einer Unterlegscheibe mit Ф10 (5), einer M10
Sicherungsmutter (23) die Verbindungsmuffe (56) an der linken und rechten (in der Nähe des
Punktes I) montieren.
7. Den am Lat-Drahtseilzugende (58) befestigten Kugelkopf entfernen.
8. Das Ende des Lat-Drahtseilzugs (58) an der Gewichtswahl-Stange befestigen, das Ende von Punkt
A beginnend durch die folgenden Punkte führen: B, C, D, E, F, G, H, I,
dann den Kugelkopf wieder am Drahtseil befestigen.
Montageschritt (9)
26
