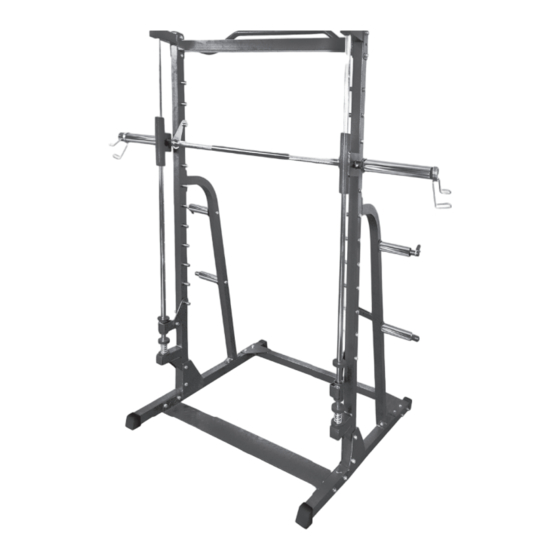

PART LIST NUMBER NAME COUNT LEFT BASE FRAME RIGHT BASE FRAME BACK BEAM FRAME LEFT UPRIGHT FRAME RIGHT UPRIGHT FRAME LEFT OBLIQUE FRAME RIGHT OBLIQUE FRAME FOOT PLATE TOP CROSS FRAME GUIDE BAR WEIGHT ROD WEIGHT CARRIAGE LEFT SLIDING TUBE RIGHT SLIDING TUBE ROUND BAR BRACERS... - Seite 3 BAUTEILE (1)LEFT BASE FRAME (2)RIGHT BASE FRAME (3)BACK BEAM FRAME (4)LEFT UPRIGHT FRAME (5)RIGHT UPRIGHT FRAME (6)LEFT OBLIQUE FRAME (7)RIGHT OBLIQUE FRAME (8)FOOT PLATE (10)GUIDE BAR (12)WEIGHT CARRIAGE (9)TOP CROSS FRAME (11)WEIGHT ROD (13)LEFT SLIDING TUBE (14)RIGHT SLIDING TUBE (15)ROUND BAR (16)BRACERS (17)LEFT BARBELL (19)WEIGHT...
- Seite 4 ÜBERSICHTSZEICHNUNG...
- Seite 5 SCHRITT 1 A. MIT 4 M10 x 70 SECHSKANTSCHRAUBEN (34) , 4 M10 FEDERRINGEN (39) UND 4 M10 UNTERLEGSCHEIBEN (40) DEN LINKEN BODENHOLM (1) UND DEN RECHTEN BODENHOLM (2) AM HINTEREN VERBINFDUNGSHOLM (3) MONTIEREN. DANN MIT 4 M10 x 16 SECHSKANTSCHRAUBEN (36), 4 M10 FEDERRINGEN (39) UND 4 M10 UNTERLEGSCHEIBEN (40) DIES SEITEN VON OBEN FIXIEREN.
- Seite 6 SCHRITT 2 A. DIE LINKE VERTIKALE STÜTZE (4) UND DIE RECHTE VERTIKALE STÜTZE (5) MIT 4 M10 x 75 SECHSKANTSCHRAUBEN (33), 8 M10 UNTERLEGSCHEIBEN (40) UND 4 M10 KONTERMUTTERN (43) AN DER HALTERUNG DES LINKEN BODENHOLMS (1) UND DER HALTERUNG DES RECHTEN BODENHOLMS (2) MONTIEREN. B.
- Seite 7 SCHRITT 3 A. DIE LINKE SCHRÄGE STÜTZE (6) MIT 4 M10 x 20 SECHSKANTSCHRAUBEN (35) UND 4 M10 UNTERLEGSCHEIBEN (40) AN DER LINKEN STÜTZE (4) UND DEM LINKEN BODENHOLM (1) MONTIEREN. DIE RECHTE SCHRÄGE STÜTZE (7) AUF DIE GLEICHE WEISE MONTIEREN. B.
- Seite 8 SCHRITT 4 A. DIE FÜHRUNGSSTANGE (10) DURCH DIE ÖFFNUNG AN DER OBEREN SEITE DER RECHTEN STÜTZE (5) SCHIEBEN. DANN DAS RECHTE HANTEL-GLEITLAGER (18) AUF DIE FÜHRUNGSSTANGE (10) SCHIEBEN, DANN DEN GUMMIRING (31), DIE Φ50 mm UNTERLEGSCHEIBE (41), DIE FEDER (25), WIEDER EINE Φ50 mm UNTERLEGSCHEIBE (41), EINEN GUMMIRING (31) UND ZULETZT DAS RECHTE GLEITROHR (14) (SIEHE ABBILDUNG).
- Seite 9 SCHRITT 5 A. DIE TEILE DES LINKEN HANTELSTANGEN-GLEITLAGERS (17), DES RECHTEN HANTELSTANGEN-GLEITLAGERS (18) UND DIE HANTELSTANGENHALTERUNG (21) DER REIHE NACH BEREITLEGEN, DANACH DIE HANTELSTANGE (20) DURCH DIESE 3 TEILE SCHIEBEN UND MIT 2 M8 x 8 SCHRAUBEN (38) BEFESTIGEN (SIEHE ABBILDUNG).
- Seite 10 SCHRITT 6 OPTION : MIT EINEM SCHWERLASTDÜBEL (32) DIE BODENHOLME (1 UND 2) AM BODEN FESTSCHRAUBEN, DANN DIE Φ30 ENDKAPPE (29) AUFSETZEN.
