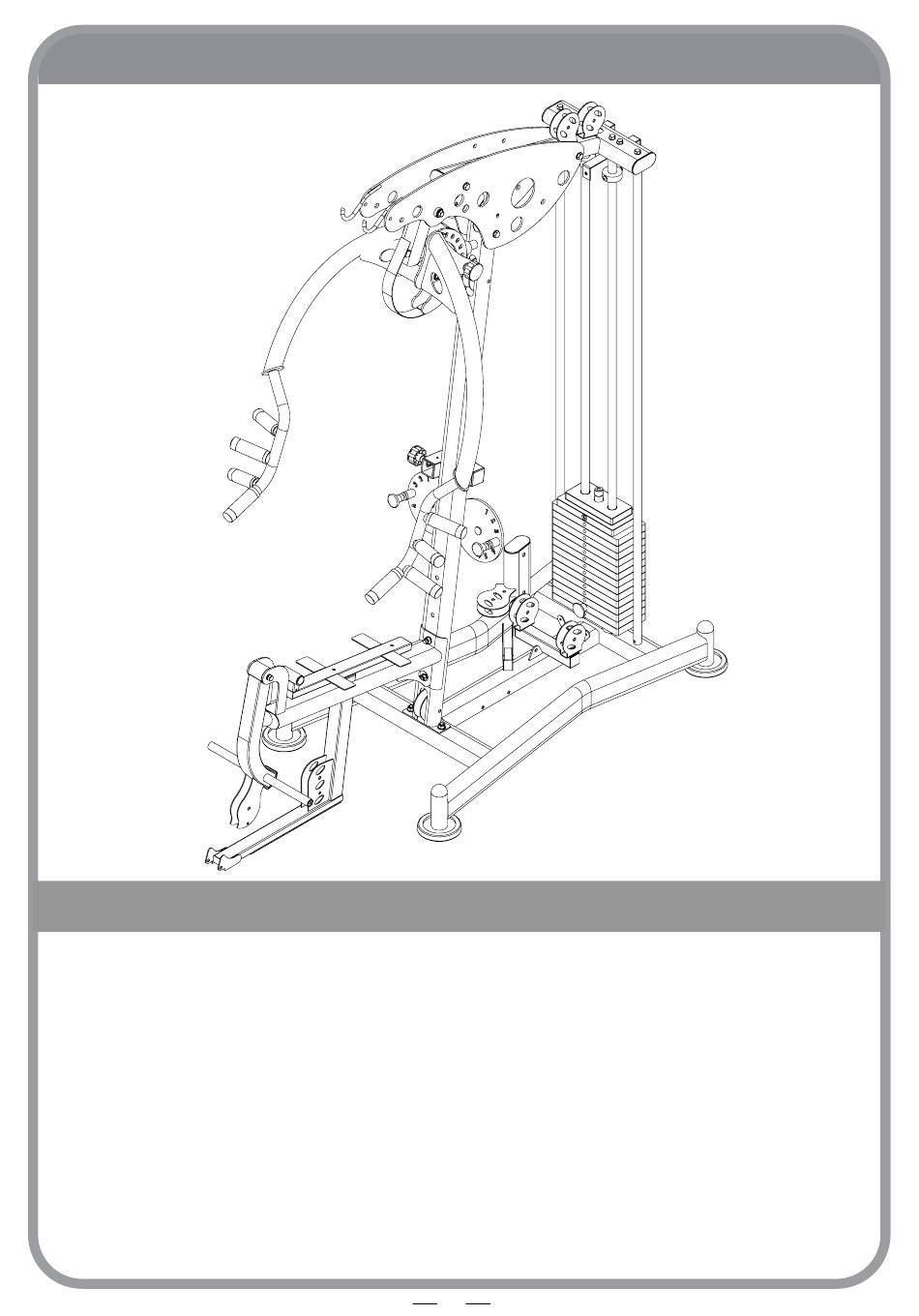

Montageschritt (7) Montageanleitung
1. Die Brustpressenhalterung (40) an der linken und rechten Abdeckung
montieren. Hierzu Folgendes verwenden:
Welle (38), M10 x 20 Sechskantschraube (6), Federscheibe mit Φ10 (7), große
Unterlegescheibe mit Ф10 (35)
2. Den Brustpressenbügel (42) vorn an der Brustpressenhalterung (40)
montieren. Hierzu Folgendes verwenden:
Welle (39), M10 x 20 Sechskantschraube (6), große Unterlegscheibe mit Φ10
(35), Sicherungsstift (37)
3. Die Schutzplatte (41) vor an der Brustpressenhalterung (40) montieren.
Hierzu Folgendes verwenden:
M8 x 16 Sechskantschraube (36), Unterlegscheibe mit Ф8 (15)
VORSICHT: Alle Schrauben und Bolzen müssen fest angezogen werden.
Montageschritt (7)
21
