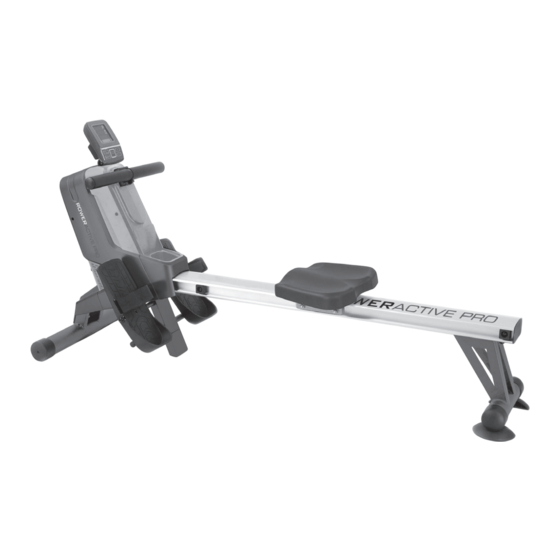

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Identifikationshilfe Für Die Mitgelieferten Kleinteile
IDENTIFIKATIONSHILFE FÜR DIE MITGELIEFERTEN KLEINTEILE Diese Abbildung soll Ihnen bei der Identifizierung der für die Montage erforderlichen Kleinteile behilflich sein. Legen Sie die Unterlegscheiben oder die Schraubenenden auf die Kreise, um den Durchmesser zu überprüfen. Mit dem Metermaß können Sie die Länge der Schrauben überprüfen. - Seite 3 Bauteil-Nr. Beschreibung Menge Rundkopfschraube (M8 x 15 mm) Sicherungsscheibe (M8) Unterlegscheibe (M8) Flachkopf-Kreuzschlitzschraube (M6 x 15 mm) Unterlegscheibe (M6) Große Unterlegscheibe (M8) Blechschraube (ST4,2 x 45) Rundkopfschraube (M8 x 40 mm) Rundkopfschraube (M8 x 20 mm) Inbusschlüssel (5 mm) Kombischlüssel (Inbus + Schraubendreher)
- Seite 4 IM KARTON FINDEN SIE FOLGENDE EINZELTEILE: 1 Grundrahmen, 1 St. 3 Bodenstütze, 1 St. 21 Sitz, 1 St. 27 Flaschenhalter, 1 St. 28 Vordere Abdeckung, 30 Endkappe (60 mm), 5 Hintere Stütze, 1 St. 2 Hintere Bodenstütze, 1 St. 2 St. 1 St.
- Seite 5 MONTAGEANLEITUNG SCHRITT 1 Das Hauptteil des Rudergeräts wie in Abbildung A positionieren. Die HINTERE STÜTZE (5) in den GRUNDRAHMEN (3) einsetzen und mit RUNDKOPFSCHRAUBEN (M6 × 15 mm) (63) und UNTERLEGSCHEIBEN (M6) (64) fixieren. Den GRUNDRAHMEN (3) mit RUNDKOPFSCHRAUBEN (M8 × 40 mm) (84) und UNTERLEGSCHEIBEN (M8) (62) am MONTAGEWINKEL (11) montieren.
- Seite 6 SCHRITT 3 Siehe nachfolgende Abbildung. Die FÜHRUNGSSCHIENE (48) nach oben klappen und dann den MONTAGEWINKEL (11) RUNDKOPFSCHRAUBEN (M8 × 20 mm) (85) und UNTERLEGSCHEIBEN (M8) (62) am GRUNDRAHMEN (3) montieren. SCHRITT4 Den SITZ (21) mit RUNDKOPFSCHRAUBEN (M6 mal 15 mm) (63) und UNTERLEGSCHEIBEN (M6) (64) am SCHLITTEN (10) montieren.
- Seite 7 SCHRITT 5 Siehe Detail-Ansicht C. Die GRIFFSTANGE (15) durch die GRIFFSTANGEN-HÜLSE (111) schieben. Schieben Sie nun die SCHAUMSTOFFHÜLSE (22) auf das überstehende Ende der GRIFFSTANGE (15). Drücken Sie den RUNDEN STOPFEN (23) in das Ende der GRIFFSTANGE (15). HINWEIS: Schmieren Sie die GRIFFSTANGE (15) mit einer kleinen Menge Flüssigseife oder Wasser, um die SCHAUMSTOFFHÜLSE (22) leichter aufschieben zu können.
- Seite 8 SCHRITT 9 Die PEDALACHSE (6) durch das Rohr am GRUNDRAHMEN (3) schieben. Auf jedes Ende der PEDALACHSE (6) ein PEDAL (19) schieben. Dann die PEDALE (19) mit RUNDKOPFSCHRAUBEN (M8 x 15 mm) (60) und GROSSEN UNTERLEGSCHEIBEN (M8) (83) an beiden Enden der PEDALACHSE (6) befestigen. Die RUNDKOPFSCHRAUBEN (M8 x 15 mm) (60), mit denen die Pedale befestigt werden, müssen an beiden Seiten der PEDALACHSE (6) gleichzeitig angezogen werden.
-
Seite 9: Einstellen Des Pedalbandes
EINSTELLEN DES PEDALBANDES Wenn Sie mit an den Pedalen fixierten Füßen besser trainieren können, können Sie das PEDALBAND (20) unten am PEDAL (19) befestigen (siehe Abbildung 1 unten). Ziehen Sie das PEDALBAND (20) durch die Öffnung unten am PEDAL (19). Ziehen Sie das PEDALBAND (20) bis Sie es unten am PEDALS (19) schließen können. -
Seite 10: Transportanleitung
AUFBEWAHRUNG 1. Das Rudergerät kann einfach an einem sauberen und trockenen Ort aufbewahrt werden. 2. Verschieben das Rudergerät mithilfe der Transporträder an der vorderen Bodenstütze des GRUNDRAHMENS (3). Heben Sie die HINTERE BODENSTÜTZE (2) an, um das Rudergerät zu bewegen. Verwenden Sie nicht den SITZ (21) zum Bewegen des Rudergeräts. -
Seite 11: Bedienung Des Computers
BEDIENUNG DES COMPUTERS A. Einschalten: a. Schließen Sie alle Kabel am Display an. b. Dem Einschalten leuchten für 2 Sekunden alle LCD-Segmente auf und die CPU setzt den Trainingswiderstand auf die Stufe 1 zurück. Das Display schaltet auf den ursprünglichen Modus um. Wenn die Anschlusskabel nicht ordnungsgemäß... - Seite 12 2. Wenn diese Taste 5 Sekunden lang gedrückt wird, werden in jedem Gerätezustand die elektronische Uhr und alle ODO-Daten zurückgesetzt. f. Tastenkombination: Wenn die Tasten FUN/SCAN und UP (HOCH/ERHÖHEN) (+) gleichzeitig 3 Sekunden lang gedrückt werden, führt der Motor eine Selbstprüfung durch. g.
-
Seite 13: Funktionsweise
RUDERSCHLÄGE/MIN Diese Angabe steht für die Anzahl der Ruderschläge, die von dem Ruderer pro Minute ausgeführt werden. D. FUNKTIONSWEISE: Es stehen insgesamt 20 Programme zur Verfügung. Der BENUTZER kann seine Trainingszeit einstellen, das Programm teilt diese Trainingszeit dann in 10 Abschnitte ein. Wenn der Benutzer keine Trainingszeit festlegt, zählt das Programm die Sekunden, wobei jeder Abschnitt 1 Minute lang ist. - Seite 14 3. Wenn der Benutzer die Eingestellte Trainingszeit bereits erreicht hat, die eingestellte Strecke jedoch nicht zurückgelegt hat, blinken die Strecken-Balken. Wenn dagegen die Balken zu nehmen, war das Training in Ordnung. BENUTZERDEFINIERTES PROGRAMM: (U1 - U4) 1. Drücken Sie die PROGRAMM-Taste bis Sie bei U1 - U4 angelangt sind. 2.
-
Seite 15: Explosionszeichnung
EXPLOSIONSZEICHNUNG... - Seite 16 TEILELISTE BEZEICHNUNG MENGE Grundrahmen Hintere Bodenstütze Grundrahmen Fuß-Halterung Hintere Stütze Pedalachse Hinterer Federhaken Federhaken Schienenkappe Schlitten Montagewinkel Magnetband Abstandhalter (ø 12,8 x 38,5 mm) Achse (ø 12,8 x 58,5 mm) Griffstange Selbstschneidende Rundkopfschraube (M4,2 x 20 mm) Linke Abdeckung Rechte Abdeckung Pedal Pedalriemen Sattel...
- Seite 17 Schiene Magnetisches Schwungrad Schwungrad-Achse Keilrippenriemen (220 PJ3) Laufrolle Laufrad Rundkopfschraube (M8 x 20 mm) Lager (608zz) Runder Stopfen (ø 19 mm) Rundkopfschraube (M5 x 20 mm) Rückstellfeder Inbusschlüssel (5 mm) Rundkopfschraube (M8 x 15 mm) Sicherungsscheibe (M8) Unterlegscheibe (M8) Rundkopfschraube (M6 x 15 mm) Unterlegscheibe (M6) Flachkopfschraube (M8 x 32 mm) Nylock-Mutter (M8)
- Seite 18 Sensorkabel mit Stecker EVA-Pad (180 x 30 x 1 mm stark) EVA-Pad (65 x 15 x 1 mm stark) Spannkabel Lager (6003RS) Griffstangenhülse Gummiauflage Abstandhalter (S17)
- Seite 19 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
